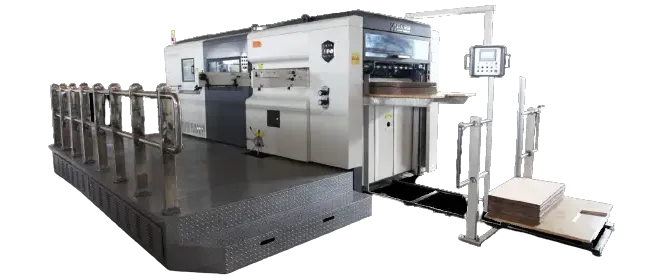

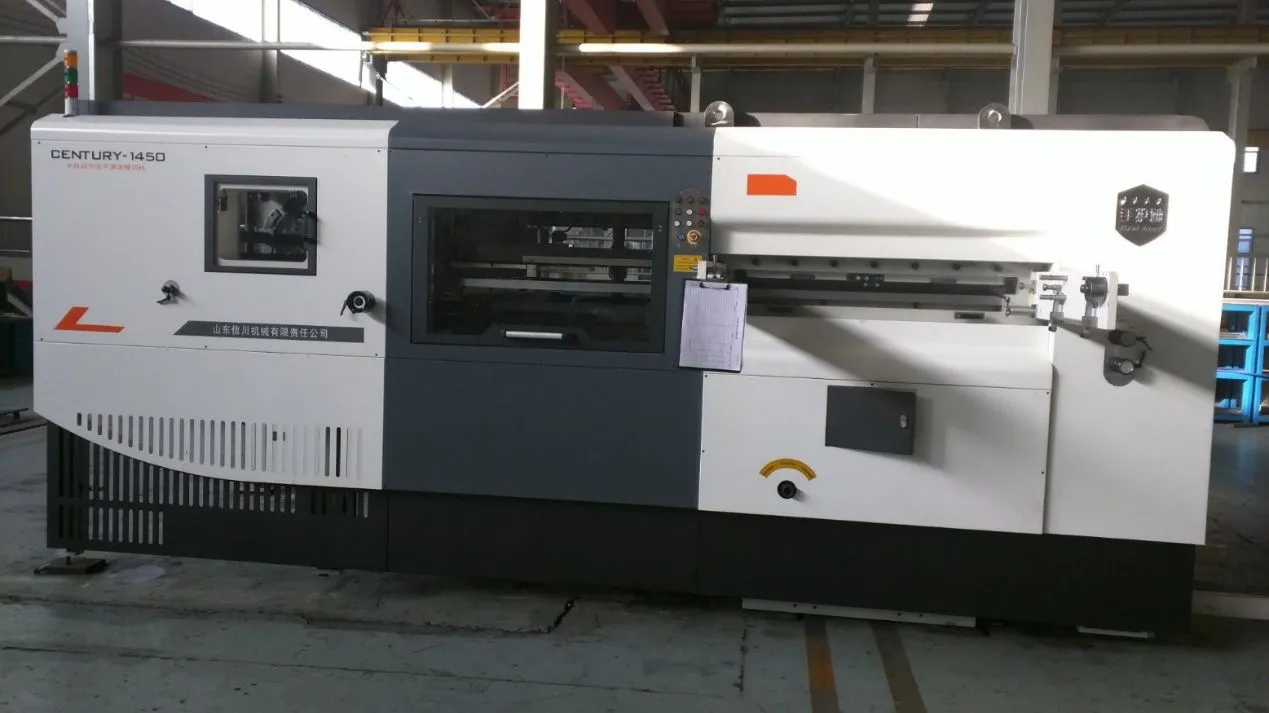

مدل Century 1450 ماشینی مناسب برای دایکات انواع ورق‌های کارتن کاروگیت، صفحات پلاستیکی و استندهای نمایشگاهی، جعبه‌های بسته‌بندی و محصولات قابل عرضه بر روی پیشخوان فروش است.
| مشخصه | مقدار | واحد |
|---|---|---|
| حداکثر اندازه ورق | ۱۰۸۰×۱۴۸۰ | میلی‌متر |
| حداقل اندازه ورق | ۴۸۰×۵۵۰ | میلی‌متر |
| حداکثر اندازه برش | ۱۰۵۰×۱۴۵۰ | میلی‌متر |
| حداکثر فشار برش | ۳۰۰x۱۰⁴ | نیوتن |
| گستره ورق | ورق کاروگیت ≤ ۹ میلی‌متر | |
| دقت دایکات | ±۰.۵ | میلی‌متر |
| حداکثر سرعت مکانیکی | ۴۰۰۰ | ورق بر ساعت |
| تنظیم فشار | ۱± | میلی‌متر |
| حداقل لبه جلویی | ۸ | میلی‌متر |
| اندازه داخلی شاسی | ۱۰۸۰×۱۴۸۰ | میلی‌متر |
| توان کل | ۲۱ (بدون احتساب سکوی کار) | کیلووات |
| ابعاد ماشین | ۷۷۵۰ × ۴۸۶۰ × ۲۴۴۰ (شامل سکوی کار، پیش آماده ساز پالت) | میلی‌متر |
| ابعاد ماشین | ۵۱۴۰ × ۲۶۰۵ × ۲۲۴۰ (بدون احتساب سکوی کار، پیش آماده ساز پالت) | میلی‌متر |
| وزن کل | ۱۹ | تن |
واحد تغذیه
• سیستم تغذیه دستی کارآمد.
• سیستم بالابر اتوماتیک پالت.
• گونیای تنظیم مرکز موقعیت پالت.
• قابل استفاده برای فلوت‌های E، B، C، A و دو جداره.
واحد دایکات

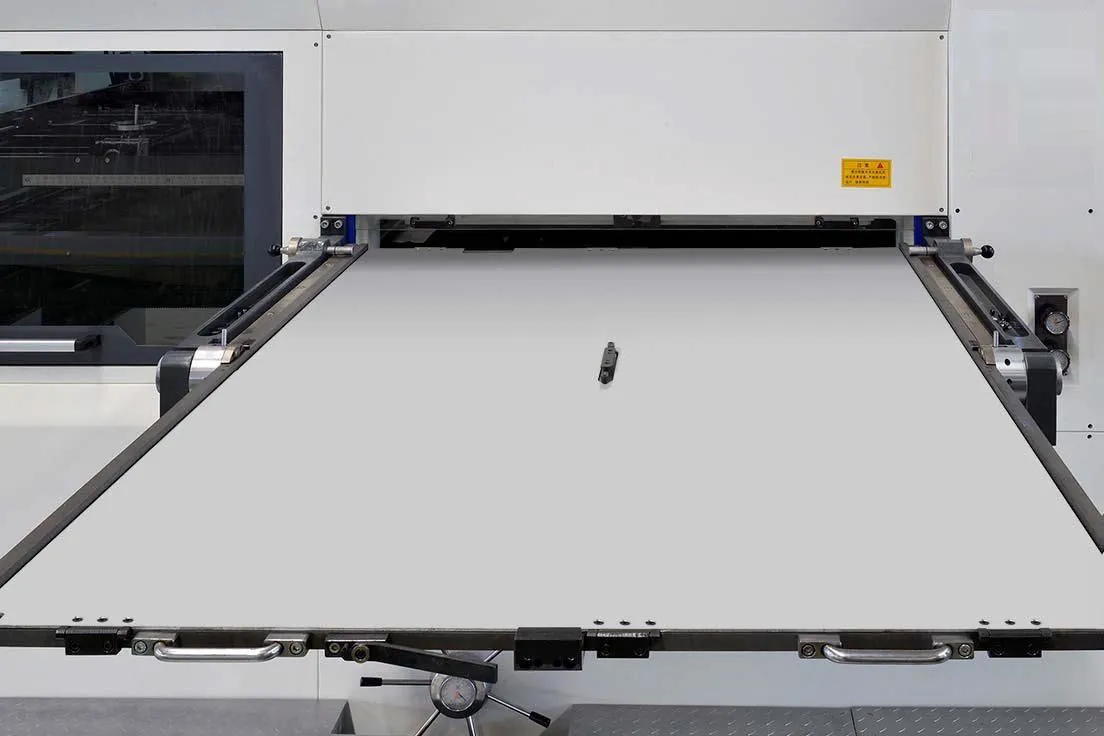

• مکانیزم قفل شاسی قالب با دکمه فشاری پنوماتیک برای اطمینان از تعویض ایمن و راحت صفحه برش قالب.
• سیستم تنظیم مرکزی برای تنظیم و تعویض سریع قالب برش.

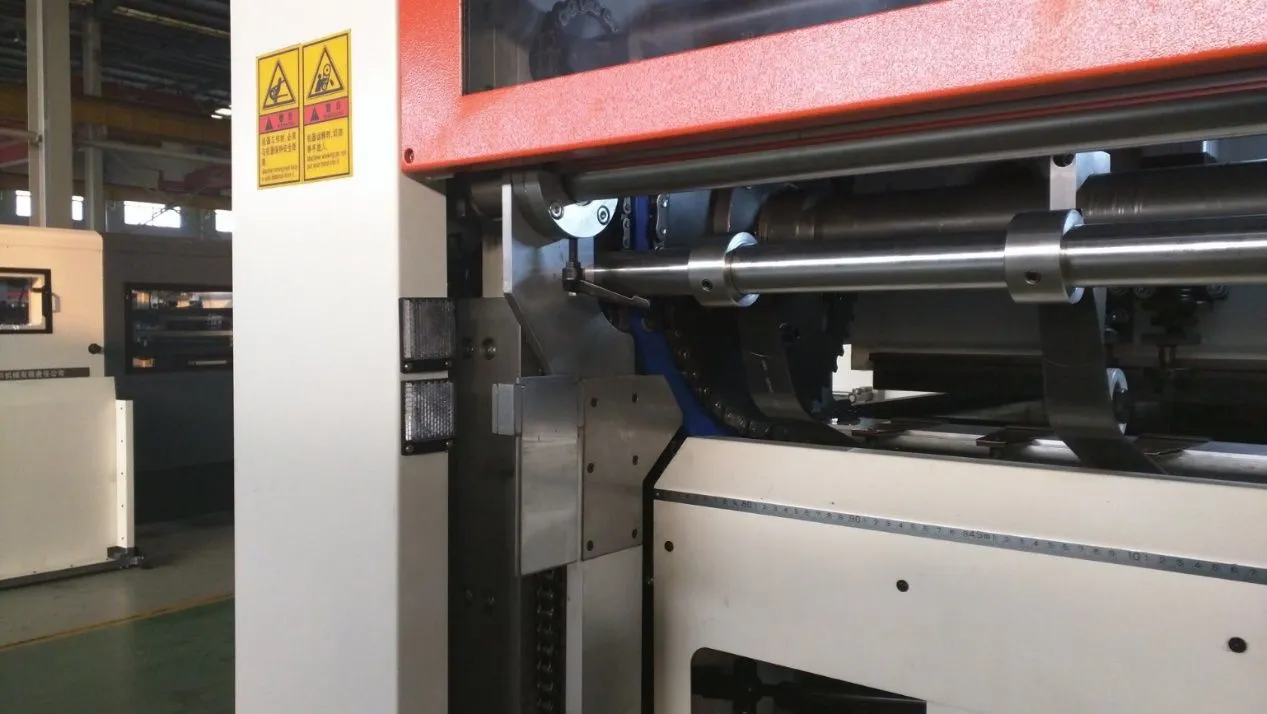

• سیستم مفصلی-لنگی برای حداکثر فشار برش تا ۴۰۰ تن
• سیستم روانکاری اتوماتیک و مستقل برای عملکرد روان و طول عمر بیشتر
• درب ایمنی و دستگاه فتوالکتریک برای عملکرد ایمن.
واحد پوشالگیری
• شاسی پوشالگیری بالایی با قابلیت بالارو به منظور نصب و تعویض قالب پوشالگیری.
• سیستم تنظیم مرکزی برای تنظیم سریع قالب جدا شدن و تغییر کار
• سیستم قفل شاسی، انعطاف‌پذیر و آسان برای باز و بست قالب پوشالگیری.
• حسگر نوری و پنجره ایمنی مجهز به عملکرد ایمن.
• سیستم پوشالگیری سه وجهی
واحد تحویل
• دسته کن‌های جانبی و جلویی برای اطمینان از چیدمان مرتب پالت.
• سیستم تحویل پالت
• حسگر فوتوالکتریک برای ورود و عملکرد ایمن.

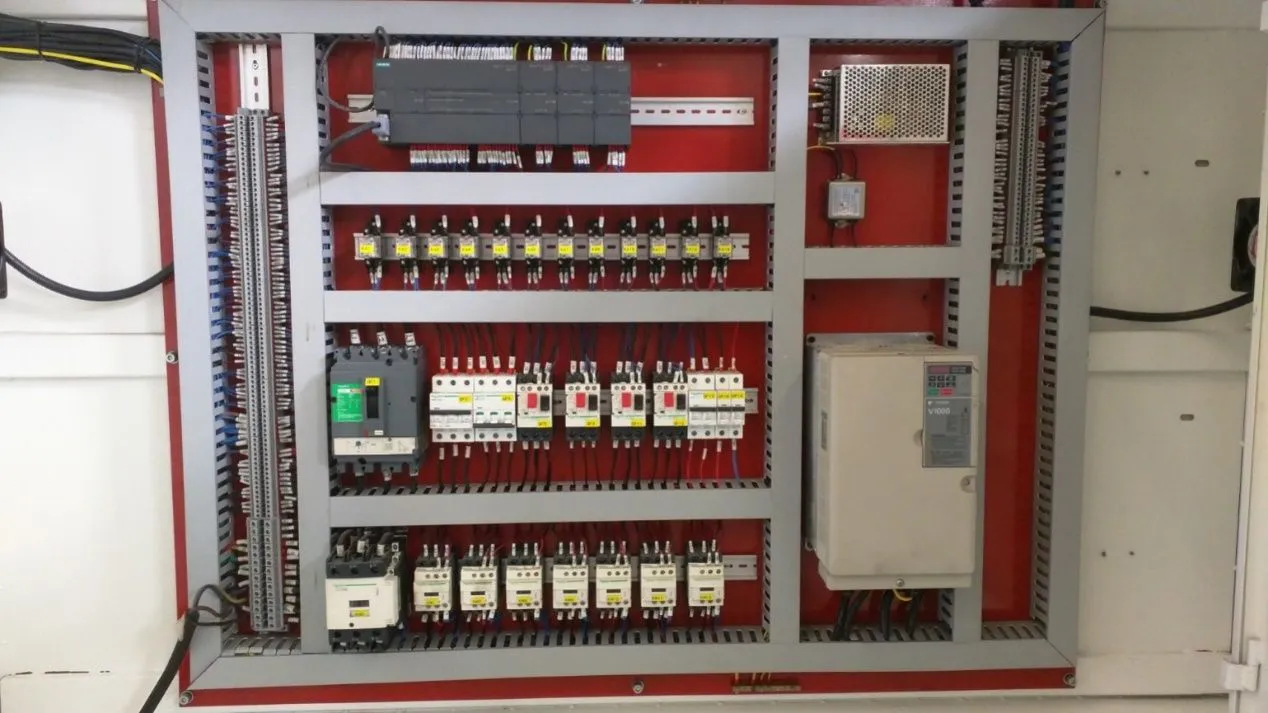

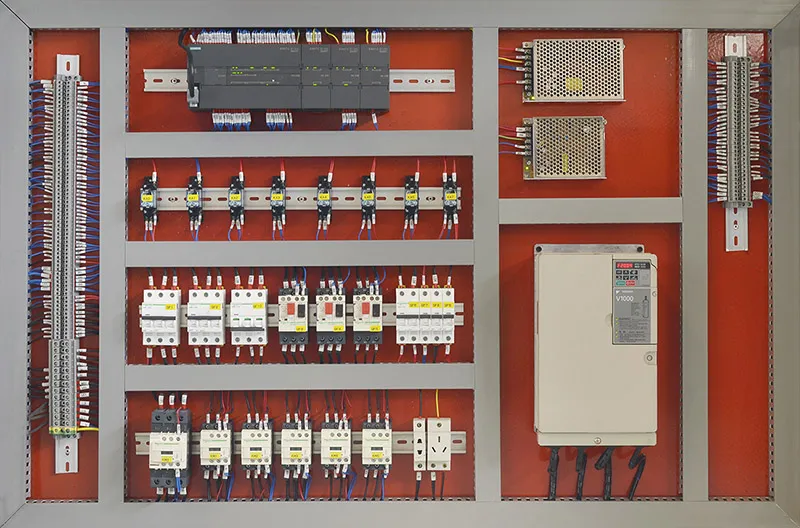

واحد کنترل الکتریکی

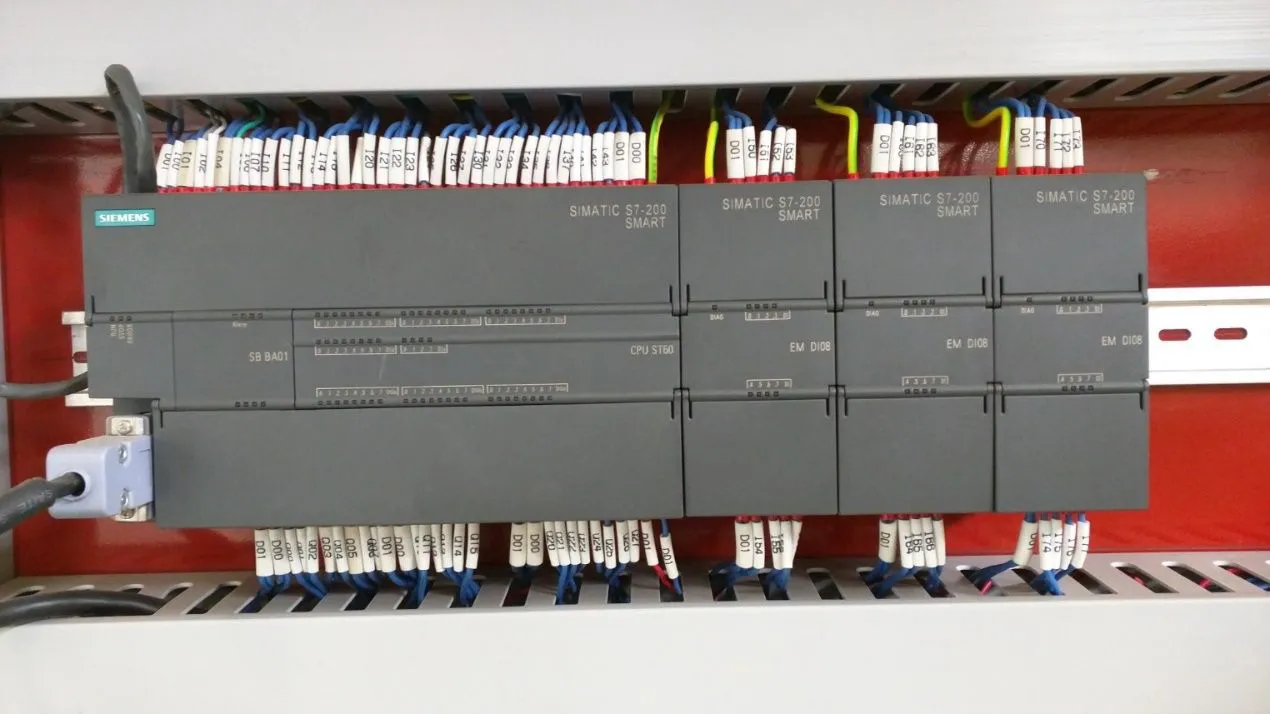

• فناوری PLC زیمنس برای اطمینان از عملکرد بدون مشکل.

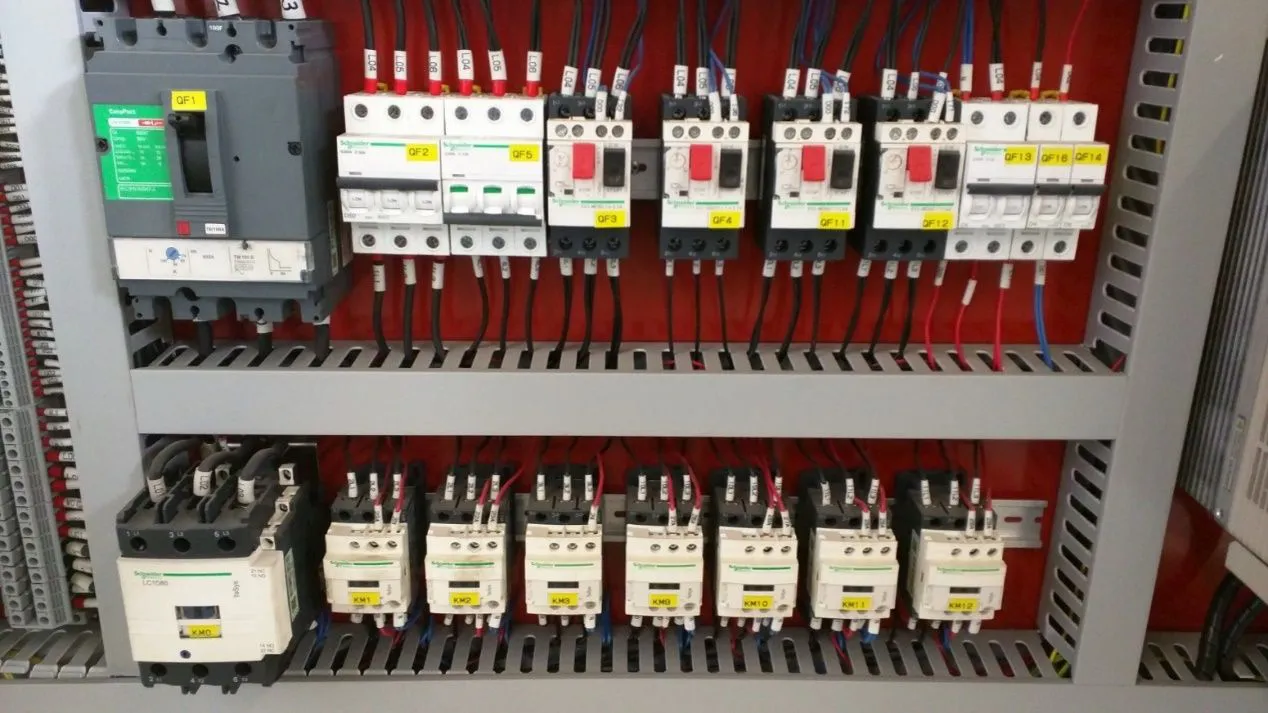

• قطعات الکتریکی از زیمنس و اشنایدر هستند.
• تمام قطعات الکتریکی مطابق با استاندارد CE هستند.
| نام قطعه | برند |
|---|---|
| یاتاقان اصلی | NSK |
| زنجیر محرک اصلی | RENOLD |

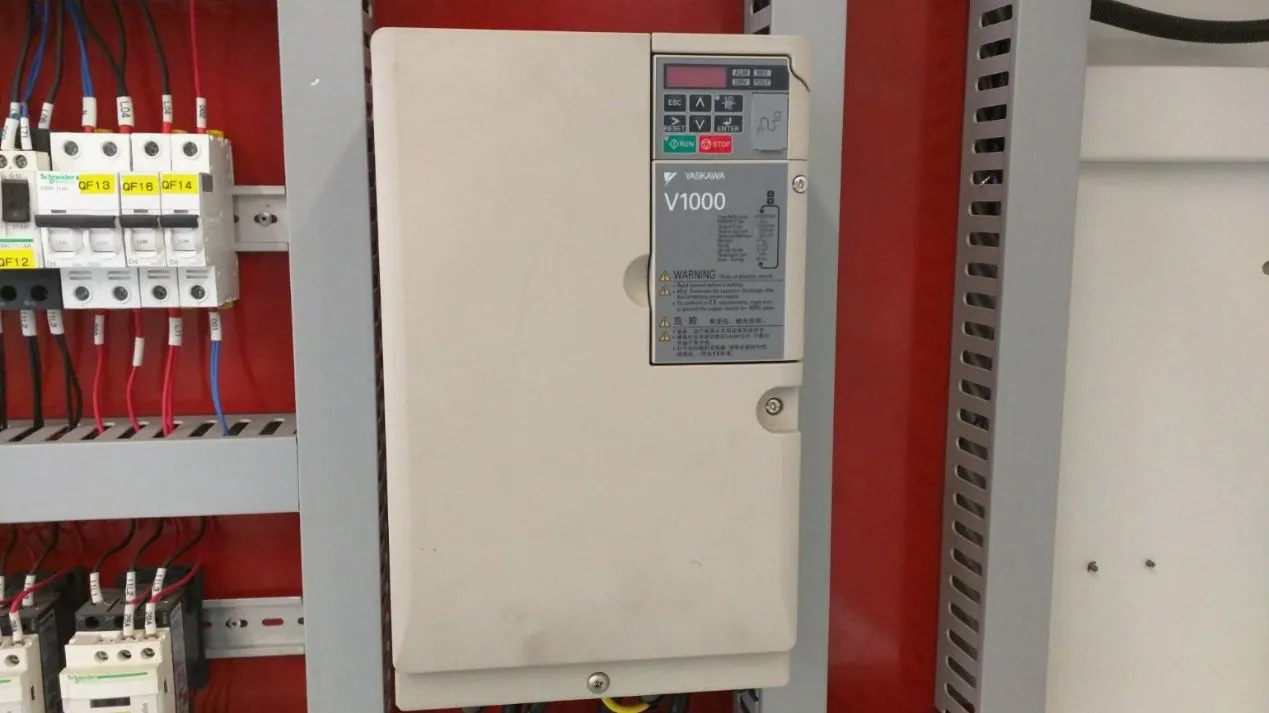

| اینوِرتِر فرکانس | YASKAWA |
| قطعات الکتریکی | Siemens / Schneider |
| انکودر | OMRON |
| حسگرهای نوری | Panasonic / Omron |
| موتور اصلی | Siemens |
| اجزای پنوماتیکی | AirTac / SMC |
| PLC | Siemens |
| صفحه لمسی | Siemens |
پیش-تغذیه
تجهیزات پیش-آماده سازی به آماده سازی پالت بعدی و تعویض سریع پالت‌ها کمک می کند. هنگامی که اپراتور در حال تغذیه ورق‌ها به ماشین دایکات است، اپراتور دیگری می‌تواند همزمان پالت دیگری را آماده کند. پس از اتمام تغذیه ورق، پالت‌های آماده شده روی پیش-تغذیه را می توان به دستگاه بالابر اتوماتیک پالت منتقل کرد. این کار حدود ۵ دقیقه در آماده سازی هر پالت صرفه‌جویی می‌کند و بهره‌وری را افزایش می دهد.
واحد تغذیه
• دوربین برای نظارت بر وضعیت داخلی واحد تحویل
• سیستم بالابر اتوماتیک پالت

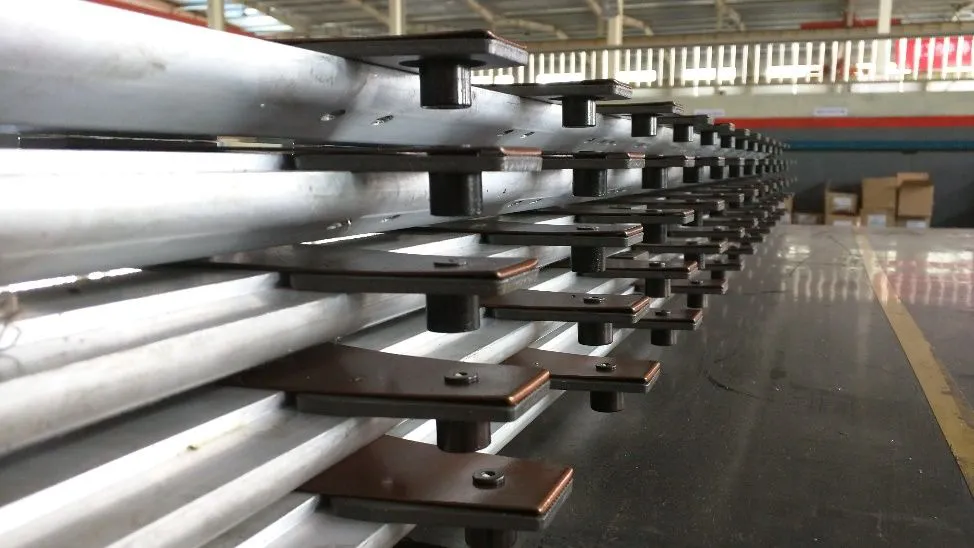

• سیستم تنظیم فاصله ورودی بین ورق‌ها و پنجه‌ها.
• پنجره ایمنی و حسگر نوری، در صورت باز بودن پنجره ایمنی، از اپراتور و ماشین محافظت می‌کنند.
• صفحه پرس برای اطمینان از اینکه ورق‌ها هرگز بیش از حدمجاز به ماشین دایکات تغذیه نمی‌شوند

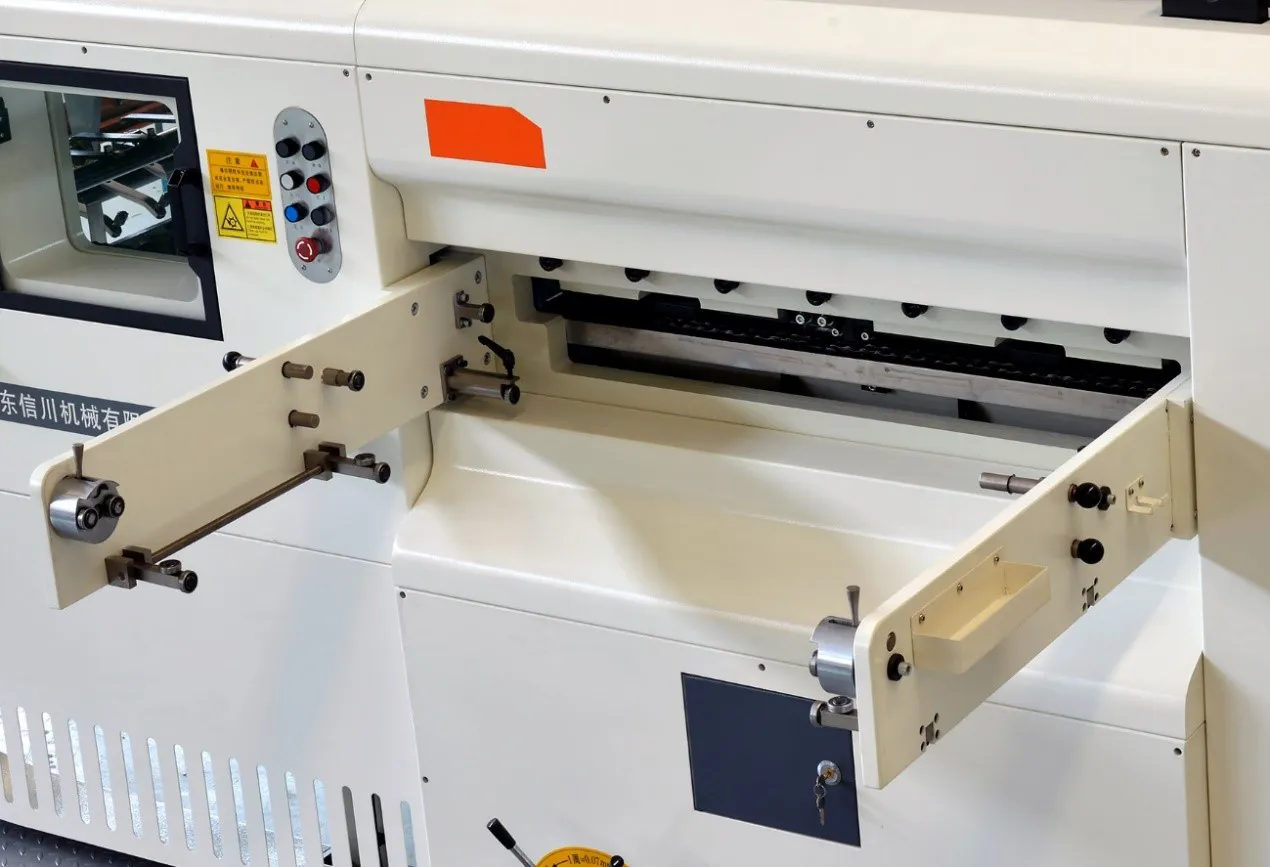

• دسته‌کن‌های جانبی برای مرکزیت بخشی و دستیابی به تغذیه آسان و دقیق ورق‌ها.

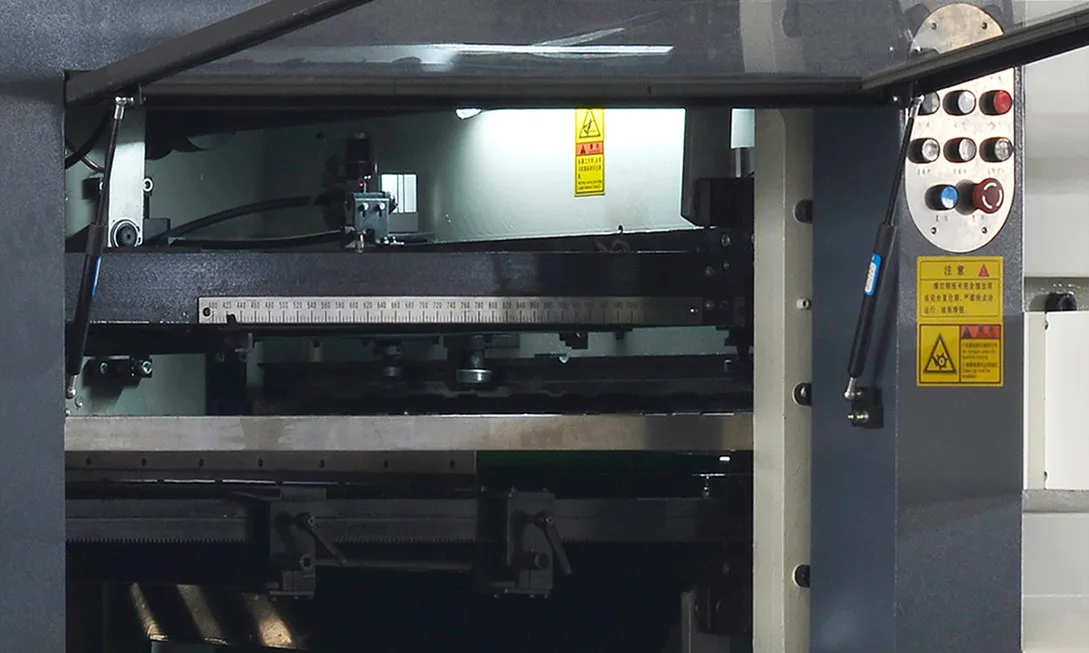

واحد دایکات
• صفحه برش قالبی از 65Mn با سختی HRC45 که برای برش قالبی مناسب است.
• پنجره ایمنی مجهز به ایمنی اپراتور و دستگاه.
• سیستم تنظیم مرکزی برای تنظیم سریع قالب برش و تغییر کار.
• دسته تنظیم‌گر نیروی برش. آسان و ساده.

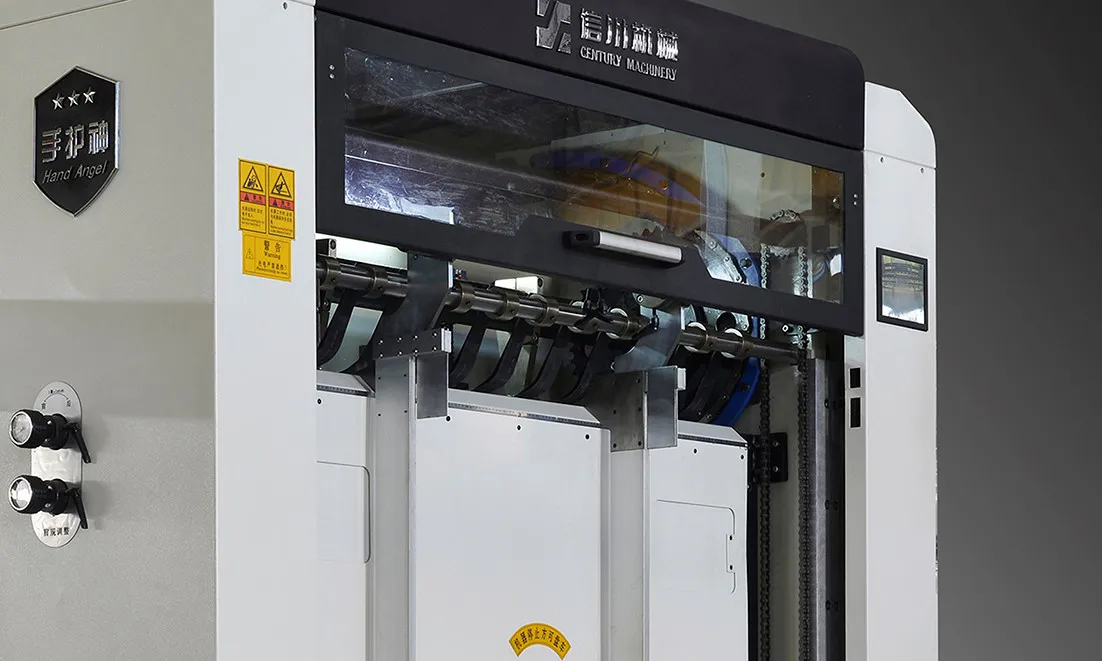

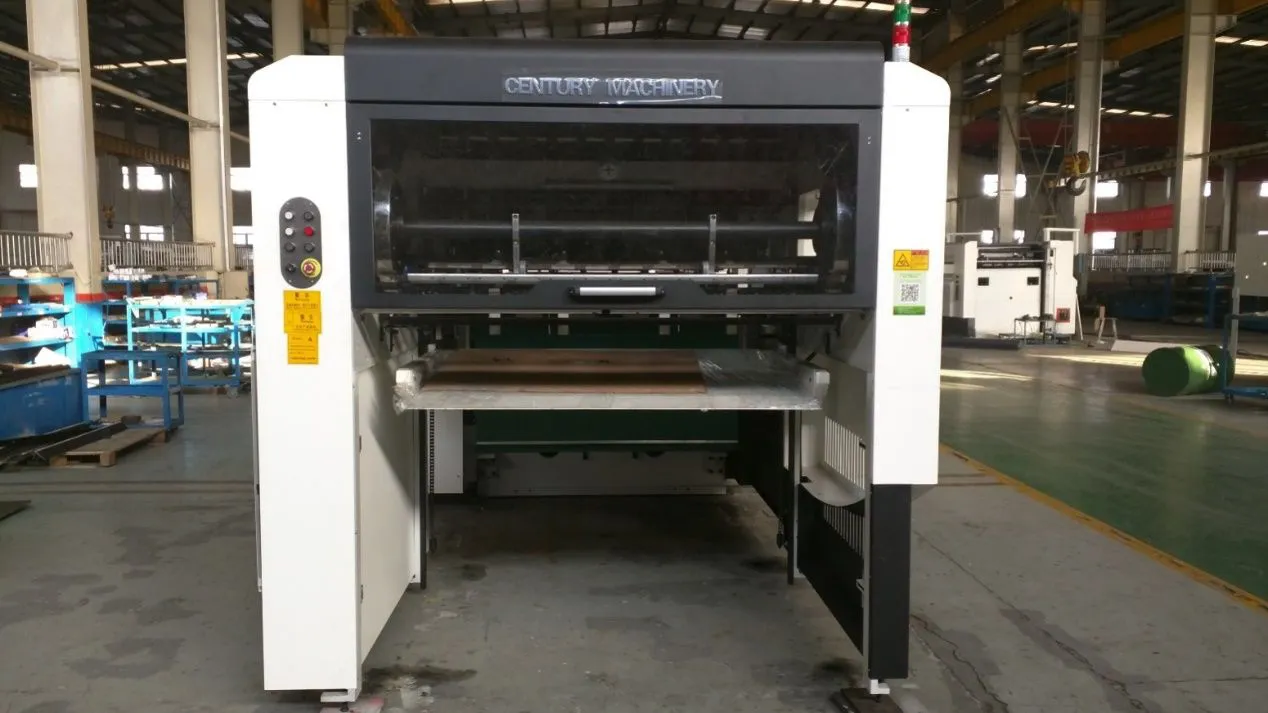

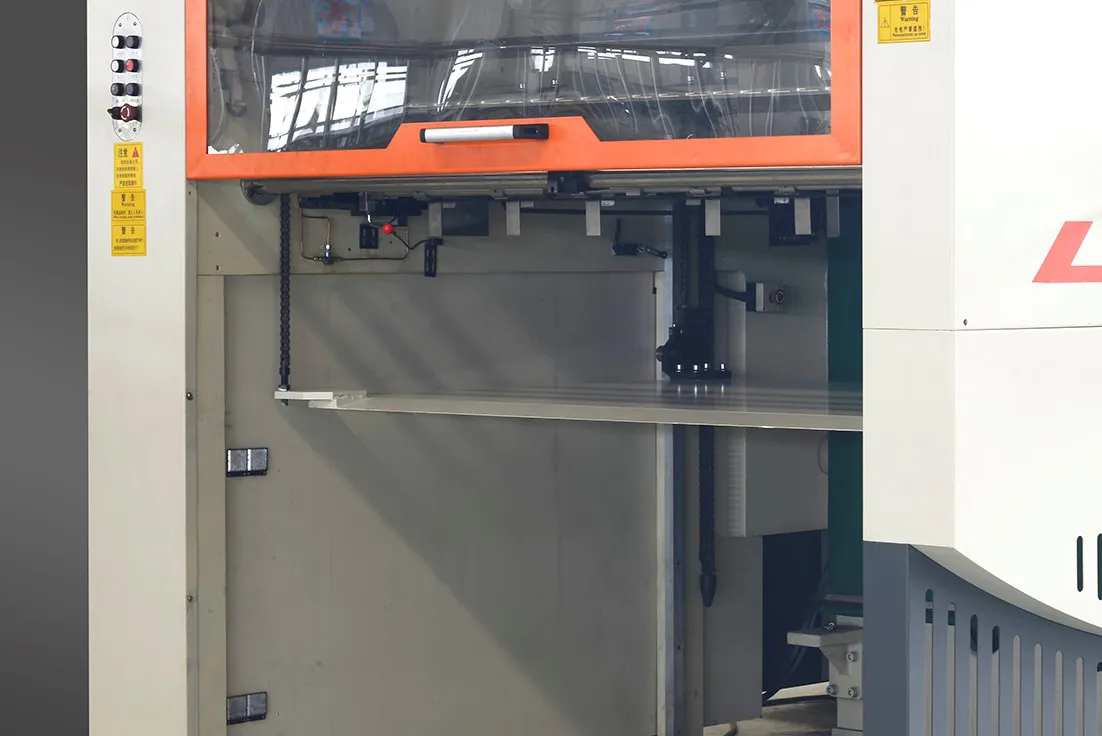

واحد تحویل
• سیستم تحویل پالت بدون توقف

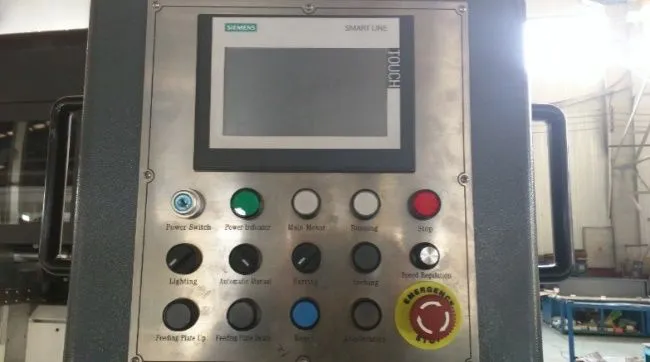

• پنل عملیاتی
• پنجره ایمنی
• حسگر فتوالکتریکی به منظور اطمینان از توقف دستگاه هنگام ورود چیزی به این قسمت دستگاه.
• دسته کن‌های جانبی برای جمع‌آوری مرتب ورق‌ها
