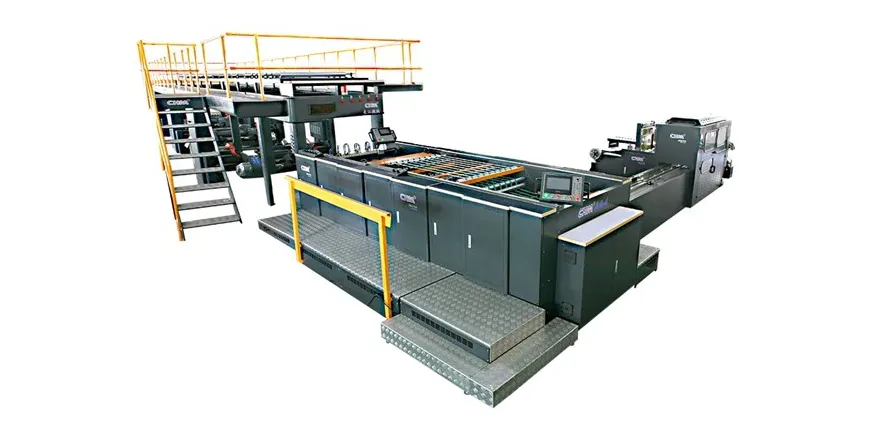

اولین خط تولید ورق و بسته بندی برش A4 در چین، ماشین برش کاغذ A4 در سال 2006 توسط CHM توسعه و تولید شد. دستگاه بسته بندی CHM با فناوری پیشرفته، تمام 13 عمل بسته بندی با سرعت و کیفیتی بالا، مستحکم و با کارکردی آسان توسط سروو کنترل می شود که مورد قبول اکثر کاربران بازار است.

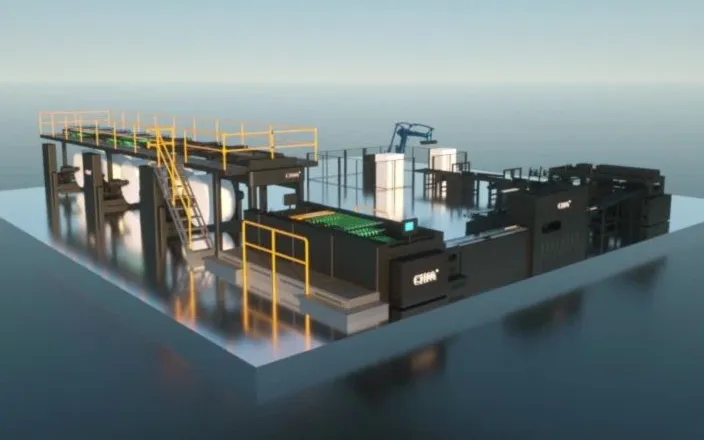

خط تولید ورق و بسته‌بندی CHM A4، از پیشرفته‌ترین فناوری‌های برش ابعادی ورق بصورت همزمان با تیغه‌های دوار دوقلو بهره می‌برد. این خط قابلیت بسته‌بندی کاملاً خودکار بند کاغذ و لفاف‌بندی آن را دارد.
عرض کاغذ
عرض ناخالص ۱۰۶۰ میلیمتر، عرض خالص ۱۰۵۰ میلیمتر
تعداد برش
۵ برش – A4 ۲۱۰ میلیمتر (عرض)
قطر رول کاغذ
حداکثر ۱۵۰۰ میلیمتر. حداقل ۶۰۰ میلیمتر
قطر هسته کاغذ
۳ اینچ (۷۶.۲ میلیمتر) یا ۶ اینچ (۱۵۲.۴ میلیمتر) یا طبق تقاضای مشتری
بسته‌بندی درجه کاغذ
کاغذ کپی مرغوب؛ کاغذ اداری مرغوب؛ کاغذ بدون چوب مرغوب و غیره
وزن کاغذ
۶۰-۱۰۰ گرم بر متر مربع
طول ورق
۲۹۷ میلیمتر (طراحی ویژه برای کاغذ A4، طول برش ۲۹۷ میلیمتر)
مقدار بند کاغذ
حداکثر ۵۰۰ برگ ارتفاع: ۴۵-۵۵ میلیمتر
سرعت تولید
حداکثر ۰-۲۲۰ متر در دقیقه (بستگی به کیفیت کاغذ دارد)
حداکثر تعداد برش
۷۴۰ در دقیقه
خروجی بند کاغذ
۳۷-۴۲ بند در دقیقه
بارگذاری برش
۵۰۰ گرم در متر مربع (۵×۱۰۰ گرم در متر مربع)
دقت برش
±۰.۲ میلیمتر
منبع تغذیه اصلی
۳*۳۸۰ ولت / ۵۰ هرتز
ولتاژ
۲۲۰ ولت AC / ۲۴ ولت DC
برق
۳۴ کیلووات
مصرف هوا
۳۰۰ لیتر هوا در شرایط نرمال در دقیقه
فشار هوا
۶ بار
برش لبه
۲×۱۰ میلیمتر
استاندارد ایمنی
طراحی مطابق با استاندارد ایمنی چین
۱. لطفاً بررسی کنید که کدام نوع رول جامبو با عرض را می‌توانید راحت‌تر تهیه کنید؟ ۱۰۵۵-۱۰۶۰ میلیمتر؟ یا ۸۴۵-۸۵۰ میلیمتر؟
۲. پیش فرض بر اساس کارخانه ای در نظر گرفته شده که ۸ ساعت در روز و ۲۵ روز در ماه کار می‌کند.
- CHM-A4-2 (تغذیه ۲ رول) می‌تواند حدود ۲۰۰ تن در ماه برش و بسته‌بندی کند. (۸ ساعت، حدود ۸ تا ۹ تن)
- CHM-A4-4 (تغذیه ۴ رول) می‌تواند حدود ۴۰۰ تن در ماه برش و بسته‌بندی کند. (۸ ساعت، حدود ۱۶ تا ۱۸ تن)
- CHM-A4-4 (تغذیه ۵ رول) می‌تواند حدود ۵۰۰ تن در ماه برش و بسته‌بندی کند. (۸ ساعت، حدود ۲۰ تا ۲۲ تن)
- CHM-A4-5 (تغذیه ۵ رول) می‌تواند حدود ۶۰۰ تن در ماه برش و بسته‌بندی کند. (۸ ساعت، حدود ۲۴ تا ۲۷ تن)
مشخصات فنی مدل‌ها در زیر آمده است:
مـدل
CHM – A4-2
(تغذیه ۲ رول)
CHM – A4-4
(تغذیه ۴ رول)
CHM – A4-4
(تغذیه ۵ رول)
CHM – A4-5
(تغذیه ۵ رول)
عرض رول کاغذ
845-850 میلیمتر
1055-1060 میلیمتر
تعداد برش
4 برش-210 میلیمتر (عرض)
5 برش-210 میلیمتر (عرض)
قطر رول کاغذ
حداکثر Ø 1400 میلیمتر.
حداقل Ø 600 میلیمتر
5 برش-210 میلیمتر (عرض)
حداکثر سرعت تولید
حداکثر 220-250 متر/ دقیقه (بسته به کیفیت مختلف کاغذ)
حداکثر خروجی بند کاغذ
10-12 بند/ دقیقه
(تغذیه 2 رول)
23-27 بند/ دقیقه
(تغذیه 4 رول)
29-33 بند/ دقیقه
(تغذیه 5 رول)
37-42 بند/ دقیقه
(تغذیه 5 رول)
قطر بوبین کاغذ
3 اینچ (76.2 میلی متر) یا 6 اینچ (152.4 میلی متر) یا طبق درخواست مشتری
رده کاغذ بسته‌بندی
کاغذ پوشش دار روکش شده با فیلم PE یا کاغذ افست روکش شده با فیلم PE، کاغذ بدون چوب درجه بالا و غیره
محدوده وزن کاغذ
60-100 گرم/ متر مربع
طول ورق
297 میلی متر(طراحی ویژه برای کاغذ A4، طول برش 297 میلی متر است)
مقدار بند کاغذ
500 ورق، حداکثر ارتفاع: 45-55 میلی متر (در صورت لزوم، قابل تنظیم به 30-60 میلی متر)
حداکثر تعداد برش
841 برش/ دقیقه
خروجی تخمینی
8-10 تن (بر اساس زمان تولید 8 ساعت)
16-20 تن (بر اساس زمان تولید 8 ساعت)
20-25 تن (بر اساس زمان تولید 8 ساعت)
24-30 تن (بر اساس زمان تولید 8 ساعت)
حداکثر بارگذاری برش
400 گرم/ متر مربع (4*100 گرم/ مترمربع)
500 گرم/ متر مربع (5*100 گرم/ متر مربع)
دقت برش
±0.2 میلیمتر
الزامات برش کاغذ
بدون تغییر سرعت، بدون پارگی، تمام کاغذ را در یک زمان برش دهید و به کاغذ واجد شرایط نیاز دارید
منبع تغذیه اصلی
3 فاز – 380 ولت/ 50 هرتز
ولتاژ
220 ولت AC/ 24 ولت DC
برق
22 کیلو وات
32 کیلو وات
34 کیلو وات
مصرف هوا
300 لیتر هوا در شرایط نرمال/ دقیقه
فشار هوا
6 بار
برش لبه
2*10 میلیمتر
- دستگاه لفاف بندی جعبه و دستگاه استاکر به صورت انتخابی.
مدل
CHM – A4-2 (تغذیه ۲ رول)
عرض رول کاغذ
845-850 میلیمتر
تعداد برش
4 برش-210 میلیمتر (عرض)
قطر رول کاغذ
حداکثر 1400 میلیمتر.
حداقل 600 میلیمتر
حداکثر سرعت تولید
حداکثر 220-250 متر/ دقیقه (بسته به کیفیت مختلف کاغذ)
حداکثر خروجی بند کاغذ
10-12 بند/ دقیقه (تغذیه 2 رول)
قطر بوبین کاغذ
3 اینچ (76.2 میلی متر) یا 6 اینچ (152.4 میلی متر) یا طبق درخواست مشتری
رده کاغذ بسته‌بندی
کاغذ پوشش دار روکش شده با فیلم PE یا کاغذ افست روکش شده با فیلم PE، کاغذ بدون چوب درجه بالا
محدوده وزن کاغذ
60-100 گرم/ متر مربع
طول ورق
297 میلی متر (طراحی ویژه برای کاغذ A4، طول برش 297 میلی متر است)
مقدار بند کاغذ
500 ورق، حداکثر ارتفاع: 45-55 میلی متر (در صورت لزوم، قابل تنظیم به 30-60 میلی متر)
حداکثر تعداد برش
841 برش/ دقیقه
خروجی تخمینی
8-10 تن (بر اساس زمان تولید 8 ساعت)
حداکثر بارگذاری برش
400 گرم/ متر مربع (4*100 گرم/ مترمربع)
دقت برش
±0.2 میلیمتر
الزامات برش کاغذ
بدون تغییر سرعت، بدون پارگی، تمام کاغذ را در یک زمان برش دهید و به کاغذ واجد شرایط نیاز دارید
منبع تغذیه اصلی
3 فاز – 380 ولت/ 50 هرتز
ولتاژ
220 ولت AC/ 24 ولت DC
برق
22 کیلو وات
مصرف هوا
300 لیتر هوا در شرایط نرمال/ دقیقه
فشار هوا
6 بار
برش لبه
2*10 میلیمتر
مدل
CHM – A4-4 (تغذیه 4 رول)
عرض رول کاغذ
845-850 میلیمتر
تعداد برش
4 برش-210 میلیمتر (عرض)
قطر رول کاغذ
حداکثر 1500 میلیمتر.
حداقل 600 میلیمتر
حداکثر سرعت تولید
حداکثر 220-250 متر/ دقیقه (بسته به کیفیت مختلف کاغذ)
حداکثر خروجی بند کاغذ
23-27 بند/ دقیقه (تغذیه 4 رول)
قطر بوبین کاغذ
3 اینچ (76.2 میلی متر) یا 6 اینچ (152.4 میلی متر) یا طبق درخواست مشتری
رده کاغذ بسته‌بندی
کاغذ پوشش دار روکش شده با فیلم PE یا کاغذ افست روکش شده با فیلم PE، کاغذ بدون چوب درجه بالا
محدوده وزن کاغذ
60-100 گرم/ متر مربع
طول ورق
297 میلی متر (طراحی ویژه برای کاغذ A4، طول برش 297 میلی متر است)
مقدار بند کاغذ
500 ورق، حداکثر ارتفاع: 45-55 میلی متر (در صورت لزوم، قابل تنظیم به 30-60 میلی متر)
حداکثر تعداد برش
841 برش/ دقیقه
خروجی تخمینی
16-20 تن (بر اساس زمان تولید 8 ساعت)
حداکثر بارگذاری برش
400 گرم/ متر مربع (4*100 گرم/ مترمربع)
دقت برش
±0.2 میلیمتر
الزامات برش کاغذ
بدون تغییر سرعت، بدون پارگی، تمام کاغذ را در یک زمان برش دهید و به کاغذ واجد شرایط نیاز دارید
منبع تغذیه اصلی
3 فاز – 380 ولت/ 50 هرتز
ولتاژ
220 ولت AC/ 24 ولت DC
برق
32 کیلو وات
مصرف هوا
300 لیتر هوا در شرایط نرمال/ دقیقه
فشار هوا
6 بار
برش لبه
2*10 میلیمتر
مدل
CHM – A4-4 (تغذیه 5 رول)
عرض رول کاغذ
845-850 میلیمتر
تعداد برش
4 برش-210 میلیمتر (عرض)
قطر رول کاغذ
حداکثر 1500 میلیمتر.
حداقل 600 میلیمتر
حداکثر سرعت تولید
حداکثر 220-250 متر/ دقیقه (بسته به کیفیت مختلف کاغذ)
حداکثر خروجی بند کاغذ
29-33 بند/ دقیقه (تغذیه 5 رول)
قطر بوبین کاغذ
3 اینچ (76.2 میلی متر) یا 6 اینچ (152.4 میلی متر) یا طبق درخواست مشتری
رده کاغذ بسته‌بندی
کاغذ پوشش دار روکش شده با فیلم PE یا کاغذ افست روکش شده با فیلم PE، کاغذ بدون چوب درجه بالا
محدوده وزن کاغذ
60-100 گرم/ متر مربع
طول ورق
297 میلی متر (طراحی ویژه برای کاغذ A4، طول برش 297 میلی متر است)
مقدار بند کاغذ
500 ورق، حداکثر ارتفاع: 45-55 میلی متر (در صورت لزوم، قابل تنظیم به 30-60 میلی متر)
حداکثر تعداد برش
841 برش/ دقیقه
خروجی تخمینی
20-25 تن (بر اساس زمان تولید 8 ساعت)
حداکثر بارگذاری برش
400 گرم/ متر مربع (4*100 گرم/ مترمربع)
دقت برش
±0.2 میلیمتر
الزامات برش کاغذ
بدون تغییر سرعت، بدون پارگی، تمام کاغذ را در یک زمان برش دهید و به کاغذ واجد شرایط نیاز دارید
منبع تغذیه اصلی
3 فاز – 380 ولت/ 50 هرتز
ولتاژ
220 ولت AC/ 24 ولت DC
برق
32 کیلو وات
مصرف هوا
300 لیتر هوا در شرایط نرمال/ دقیقه
فشار هوا
6 بار
برش لبه
2*10 میلیمتر
مدل
CHM – A4-5 (تغذیه 5 رول)
عرض رول کاغذ
1055-1060 میلیمتر
تعداد برش
5 برش-210 میلیمتر (عرض)
قطر رول کاغذ
حداکثر 1500 میلیمتر.
حداقل 600 میلیمتر
حداکثر سرعت تولید
حداکثر 220-250 متر/ دقیقه (بسته به کیفیت مختلف کاغذ)
حداکثر خروجی بند کاغذ
37-42 بند/ دقیقه (تغذیه 5 رول)
قطر بوبین کاغذ
3 اینچ (76.2 میلی متر) یا 6 اینچ (152.4 میلی متر) یا طبق درخواست مشتری
رده کاغذ بسته‌بندی
کاغذ پوشش دار روکش شده با فیلم PE یا کاغذ افست روکش شده با فیلم PE، کاغذ بدون چوب درجه بالا
محدوده وزن کاغذ
60-100 گرم/ متر مربع
طول ورق
297 میلی متر (طراحی ویژه برای کاغذ A4، طول برش 297 میلی متر است)
مقدار بند کاغذ
500 ورق، حداکثر ارتفاع: 45-55 میلی متر (در صورت لزوم، قابل تنظیم به 30-60 میلی متر)
حداکثر تعداد برش
841 برش/ دقیقه
خروجی تخمینی
24-30 تن (بر اساس زمان تولید 8 ساعت)
حداکثر بارگذاری برش
500 گرم/ متر مربع (5*100 گرم/ متر مربع)
دقت برش
±0.2 میلیمتر
الزامات برش کاغذ
بدون تغییر سرعت، بدون پارگی، تمام کاغذ را در یک زمان برش دهید و به کاغذ واجد شرایط نیاز دارید
منبع تغذیه اصلی
3 فاز – 380 ولت/ 50 هرتز
ولتاژ
220 ولت AC/ 24 ولت DC
برق
34 کیلو وات
مصرف هوا
300 لیتر هوا در شرایط نرمال/ دقیقه
فشار هوا
6 بار
برش لبه
2*10 میلیمتر
- دستگاه لفاف بندی جعبه و دستگاه استاکر به صورت انتخابی.
