• تنظیم موتوری استاندارد صفحه برای تعویض سریع کار
• سیستم تسمه قابل تنظیم دو طرفه برای جلوگیری از کجی جعبه (دم ماهی)
• اندازه موجود: ۱۲۰۰-۳۲۰۰ میلی متر
• حداکثر سرعت ۲۴۰ متر در دقیقه
• بدنه ۲۰ میلی متری در هر دو طرف برای حرکت پایدار

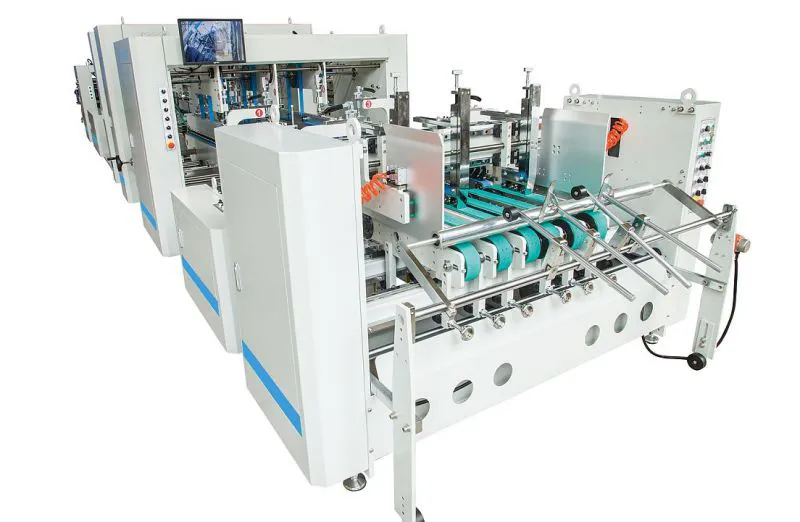

۱. بخش تغذیه
• واحد تغذیه ماشین جعبه چسبان توسط موتور AC مستقل با کنترل کننده
• تسمه‌های پهن، غلتک‌های آج‌دار و ویبراتور برای تنظیم سرعت روان و دقیق هدایت می‌شود
• صفحات فلزی ضخیم چپ و راست را می‌توان به راحتی با توجه به عرض کاغذ جابجا کرد
• سه تیغه تغذیه می‌توانند اندازه تغذیه را با توجه به طول بلنک تنظیم کنند. تسمه‌های مکش با پمپ خلاء که با موتور همکاری می‌کنند، تغذیه مداوم و پایدار را تضمین می‌کنند
• ارتفاع بلنک‌ها تا ۴۰۰ میلیمتر. سیستم ویبراتور می‌تواند توسط کنترل از راه دور در هر موقعیتی از دستگاه کار کند.
۲. واحد تنظیم راستای جانبی
• واحد تنظیم راستای ماشین دارای ساختار سه حاملی است که با استفاده از روش فشاری برای تنظیم، کاغذ را به موقعیت دقیق با عملکرد پایدار هدایت می‌کند.
۳. واحد پیش-تا (*اختیاری)
• واحد خط تازنی مستقل، که قبل از تا کردن، بعد از واحد نشان نصب می‌شود، برای عمیق‌تر کردن خطوط تایی که کم‌عمق هستند و بهبود کیفیت تا و چسب‌زنی
۴. واحد پیش-تا (*PC)
• طراحی ویژه می‌تواند اولین خط تا را با زاویه ۱۸۰ درجه و خط سوم را با زاویه ۱۳۵ درجه تا کند که باز کردن جعبه را در خط ماشین جعبه‌چسبان آسان‌تر می‌کند.

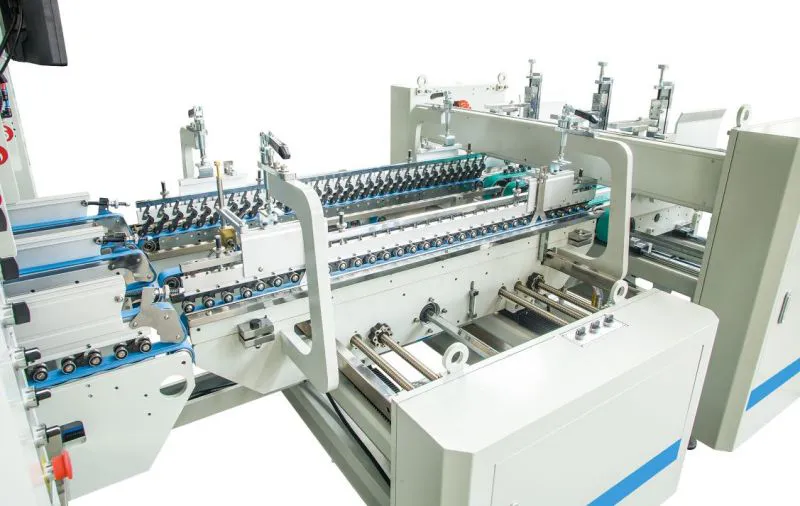

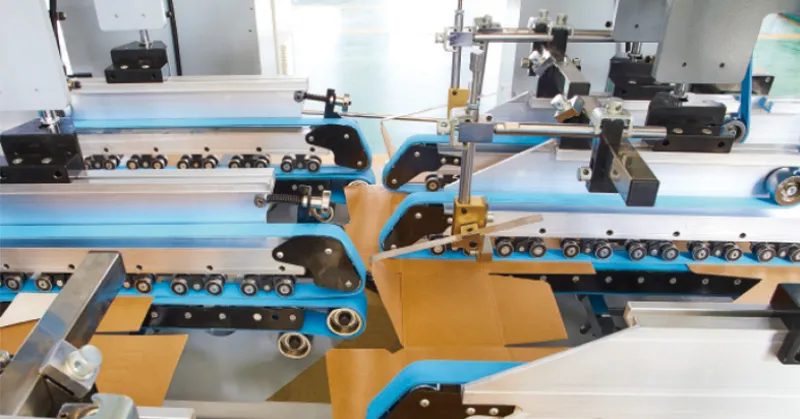

۵. واحد لاک باتم اتومات (کراش)
• واحد لاک باتم اتومات ماشین جعبه چسبان سری EF دارای ساختار سه حامله است
• سیستم انتقال قدرت تسمه بالایی، تسمه‌های پایینی پهن‌تر، حمل و نقل بلنک پایدار و روان را تضمین می‌کند
• تجهیزات قلاب تکمیل شده با لوازم جانبی برای تناسب با طیف وسیعی از جعبه‌های منظم و نامنظم
• حامل‌های تسمه بالایی را می‌توان با سیستم پنوماتیک بلند کرد تا مواد با ضخامت‌های مختلف را در خود جای دهد
• واحدهای چسب‌زن پایینی (در چپ و راست) با ظرفیت بالا، مقدار چسب قابل تنظیم با دیسک‌های با ضخامت‌های مختلف، نگهداری آسان.
۶. واحد ۴ و ۶ نقطه (*PCW)
• واحد ۴ و ۶ نقطه با فناوری سروو موتور هوشمند. این سیستم امکان تا کردن دقیق تمام لبه‌های پشتی را با استفاده از قلاب‌های نصب شده در دو شفت مستقل که به صورت الکترونیکی کنترل می‌شوند، فراهم می‌کند
• سیستم سروو و قطعات برای جعبه‌های ۴ و ۴ نقطه
• سیستم سروو یاساکاوا با ماژول حرکتی، پاسخ سریع را برای مطابقت با درخواست سرعت بالا تضمین می‌کند.

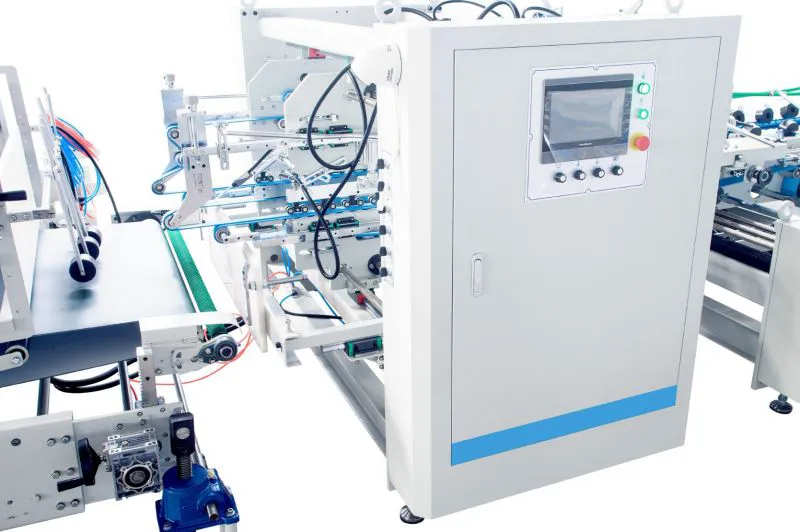

• صفحه لمسی مستقل، تنظیم را تسهیل می‌کند و عملکرد را در ماشین جعبه‌چسبان انعطاف‌پذیرتر می‌کند.
۷. تا کردن نهایی
• ساختار سه حامل، ماژول تازنی ویژه بسیار بلند برای اطمینان از فضای کافی مقوا
• تسمه‌های تاکنی چپ و راست رو به بیرون توسط موتورهای مستقل با کنترل سرعت متغیر برای تا کردن مستقیم جعبه و کمک به جلوگیری از پدیده “دم ماهی” در خط ماشین جعبه‌چسبان
۸. ترومبون
• رانش مستقل. تسمه‌های بالایی و پایینی را می‌توان برای تنظیم آسان‌تر به جلو و عقب حرکت داد
• سوئیچ سریع بین حالت‌های مختلف دسته‌سازی
• تنظیم خودکار کشش تسمه
• سیستم مرتب سازی (جاگینگ) برای بسته شدن دقیق جعبه‌های لاک باتم اتومات
• شمارنده خودکار با ضربه زن یا جوهر افشان برای علامت‌گذاری
• شناساگر گیر کردگی جعبه مجهز به غلتک پنوماتیک برای اتقال بی نقص جعبه‌ها
۹. واحد نوار نقاله پرس
• رانش مستقل. تسمه‌های بالایی و پایینی را می‌توان برای تنظیم آسان‌تر به جلو و عقب حرکت داد
• سوئیچ سریع بین حالت‌های مختلف دسته‌سازی
• تنظیم خودکار کشش تسمه
• سیستم مرتب سازی (جاگینگ) برای بسته شدن دقیق جعبه‌های لاک باتم اتومات
• شمارنده خودکار با ضربه زن یا جوهر افشان برای علامت‌گذاری
• شناساگر گیر کردگی جعبه مجهز به غلتک پنوماتیک برای اتقال بی نقص جعبه‌ها

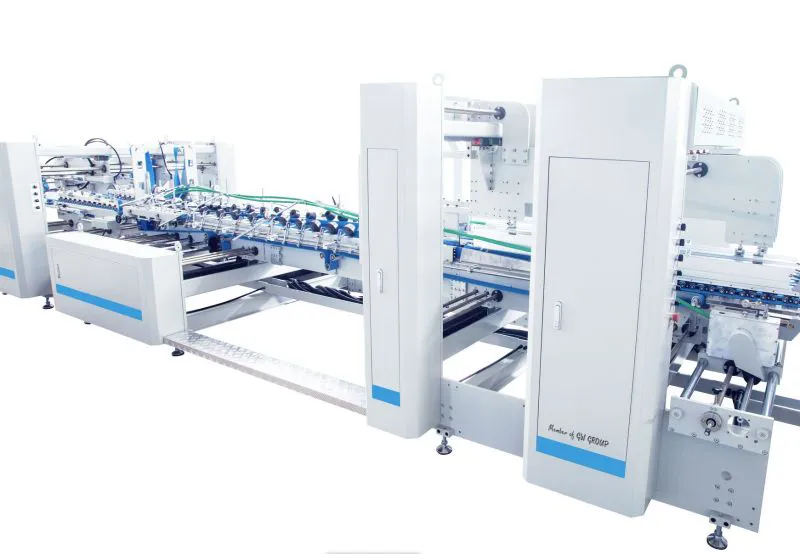

• ماشین های جعبه‌چسبان سری EF مدل چندکاره هستند، عمدتاً برای جعبه‌های متوسط مقوای ۳۰۰ گرم تا ۸۰۰ گرم، کارتن‌های کاروگیت ۱ تا ۱۰ میلیمتر، کارتن‌های پنج‌وجهی E، C، B، A، AB، EB، می‌توانند تاهای ۲/۴، لاک باتم، جعبه‌های ۴/۶ نقطه و کارتن‌های چاپ‌دار شیاردار تولید کنند
• ساختار ماژول محرک و عملکردی مجزا، خروجی قدرتمند و عملکرد ساده و راحتی را با استفاده از HMI گرافیکی، کنترل PLC، تشخیص آنلاین و کنترل از راه دور چندکاره فراهم می‌کند
• انتقال قدرت با محرک موتور مستقل، عملکرد روان و بی‌صدا را ایجاد می‌کند
• تسمه‌های بالایی حامل تحت کنترل فشار پایدار و آسان توسط تجهیزات پنوماتیک مستقل انجام می‌شوند
• این سری از ماشین‌ها که مجهز به سروو موتورهای با کارایی بالا برای بخش‌های مشخص هستند، می‌توانند نیازهای تولید بسیار پایدار و کارآمد را برآورده کنند
• ماشین جعبه‌چسبان مطابق با استانداردهای CE اروپا تولید می‌شود
• طراحی ساختار مدولاسیون می‌تواند عملکردهای ماشین را مطابق با نیاز مشتری ارتقا دهد
• کل مسیر محرک ماشین جعبه‌چسبان از محرک موتور هماهنگ مستقل استفاده می‌کند
• به طور ویژه به واحد تنظیم راستای جانبی مجهز شده است
• تسمه‌های بالایی و پایینی تقویت و پهن‌تر شده‌اند و برای کارتن‌های کاروگیت مناسب هستند
• تنظیم کل ماشین برای راه‌اندازی آسان، موتوری است
• حرکت حامل‌های بالایی و پایینی از سیستم ریل راهنمای خطی استفاده می‌کند تا دقت مکانیکی تضمین شود
• طراحی انسانی برای نصب و بهره‌برداری آسان، یک آچار آلن شش‌گوش می‌تواند کل دستگاه را تنظیم کند
• تا شدن نهایی، واحدهای ترومبون با موتورهای مستقل برای تنظیم، و واحد نوار نقاله پرس با تجهیزات گونیاسازی، می‌تواند به طور موثری از پدیده “دم ماهی” محصولات کاروگیتی جلوگیری کند.
• بخش نوار نقاله پرس از سیستم سیلندرهای پنوماتیک استفاده می‌کند، تنظیم فشار آن آسان است و باعث می‌شود محصولات به طور موثر محکم بچسبند
• صفحه نمایش لمسی، HMI گرافیکی، کنترل از راه دور با چند عملکرد برای بهره‌برداری راحت

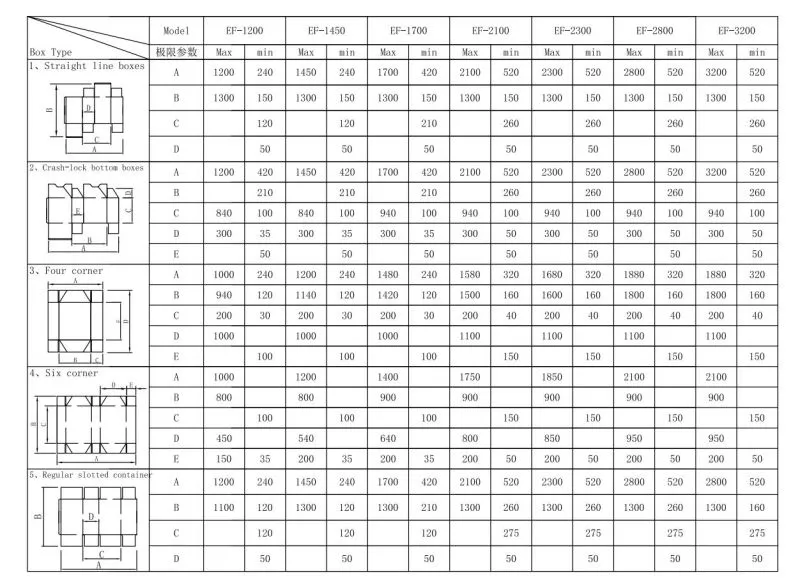

| مدل | ۱۲۰۰ | ۱۴۵۰ | ۱۷۰۰ | ۲۱۰۰ | ۲۸۰۰ | ۳۲۰۰ |
|---|---|---|---|---|---|---|
| حداکثر اندازه بلنک (میلیمتر) | ۱۳۰۰×۱۲۰۰ | ۱۳۰۰×۱۴۵۰ | ۱۳۰۰×۱۷۰۰ | ۱۳۰۰×۲۱۰۰ | ۱۳۰۰×۲۸۰۰ | ۱۳۰۰×۳۲۰۰ |
| حداقل اندازه بلنک (میلیمتر) | ۱۵۰-۳۸۰ | ۱۵۰-۴۲۰ | ۱۵۰-۴۲۰ | ۱۵۰-۵۲۰ | ۱۵۰-۵۲۰ | ۱۵۰-۵۲۰ |
| مواد | مقوای ۳۰۰–۸۰۰ گرم/مترمربع؛ ورق کاروگیت؛ F، E، C، B، A، EB، AB | |||||
| حداکثر سرعت تسمه | ۲۴۰ متر / دقیقه | |||||
| طول ماشین | ۱۸۰۰ میلیمتر | ۲۲۰۰۰ میلیمتر | ۲۲۰۰۰ میلیمتر | ۲۲۰۰ میلیمتر | ۲۲۰۰۰ میلیمتر | ۲۲۰۰۰ میلیمتر |
| عرض ماشین | ۱۸۵۰ میلیمتر | ۲۷۰۰ میلیمتر | ۲۹۰۰ میلیمتر | ۳۶۰۰ میلیمتر | ۴۲۰۰ میلیمتر | ۴۶۰۰ میلیمتر |
| توان کل | ۳۵ کیلووات | ۴۲ کیلووات | ۴۵ کیلووات | ۴۵ کیلووات | ۴۵ کیلووات | ۴۵ کیلووات |
| حداکثر حجم هوای جابجا شده در واحد زمان (وکیوم/کمپرسور) | ۰.۷ مترمکعب/دقیقه | |||||
| وزن کل | ۱۰۵۰۰ کیلوگرم | ۱۴۵۰۰ کیلوگرم | ۱۵۰۰۰ کیلوگرم | ۱۶۰۰۰ کیلوگرم | ۱۶۵۰۰ کیلوگرم | ۱۷۰۰۰ کیلوگرم |
نکته: می‌توان برای جعبه‌های با اندازه‌های خاص سفارشی‌سازی کرد
EF：۱۲۰۰/۱۴۵۰/۱۷۰۰/۲۱۰۰/۲۸۰۰/۳۲۰۰
نکات مربوط به مدل:
AC – با واحد لاک باتم اتومات
PC – با واحد پیش-تا و لاک باتم اتومات
PCW – با واحد پیش-تا ، لاک باتم اتومات و ۴/۶ نقطه
| ردیف | لیست پیکربندی | نکته |
|---|---|---|
| ۱ | واحد جعبه‌های ۶/۴ نقطه با سروو موتور یاسکاوا | برای مدل PCW |
| ۲ | تنظیم موتوری | استاندارد |
| ۳ | واحد پیش-تا | برای مدل PC |
| ۴ | تنظیم موتوری با عملکرد حافظه | انتخابی |
| ۵ | واحد پیش-خط تازنی | انتخابی |
| ۶ | چرخش‌دهنده در ترومبون | استاندارد |
| ۷ | نمایشگر پنل LED | انتخابی |
| ۸ | نقاله چرخش ۹۰ درجه جعبه | انتخابی |
| ۹ | سیستم گونیاسازی پنوماتیک در نوار نقاله | انتخابی |
| ۱۰ | نورد فشاری یاتاقان‌دار - NSK ژاپن | انتخابی |
| ۱۱ | مخزن چسب بالایی | استاندارد |
| ۱۲ | ترمبون با موتور سروو موتور | انتخابی |
| ۱۳ | میتسوبیشی PLC | انتخابی |
| ۱۴ | ترانسفورماتور | برای مدل PCW |
پیکربندی ماشین شامل سیستم اسپری چسب سرد و سیستم بازرسی نیست، شما باید از بین این تامین‌کنندگان انتخاب کنید، ما بر اساس ترکیب بندی مورد نظر شما پیشنهاد ارائه خواهیم داد.
| ردیف | لیست پیکربندی | نکته |
|---|---|---|
| ۱ | تفنگ چسب‌زنی KQ 3 با پمپ فشار بالا (۱:۹) | انتخابی |
| ۲ | تفنگ چسب‌زنی KQ 3 با پمپ فشار بالا (۱:۶) | انتخابی |
| ۳ | سیستم چسب سرد HHS | انتخابی |
| ۴ | بازرسی چسب | انتخابی |
| ۵ | سایر بازرسی‌ها | انتخابی |
| ۶ | سیستم پلاسما با ۳ تفنگ | انتخابی |
| ۷ | کاربرد KQ لیبل خودچسب | انتخابی |
| ردیف | قطعه | برند | مبدا |
|---|---|---|---|
| ۱ | موتور اصلی | CPG | تایوان |
| ۲ | مبدل فرکانس | JETTECH | ایالات متحده آمریکا |
| ۳ | HMI | PANELMASPER | تایوان |
| ۴ | تسمه پله‌ای | continental | آلمان |
| ۵ | یاتاقان اصلی | NSK/SKF | ژاپن / سوئیس |
| ۶ | شفت اصلی | تایوان | |
| ۷ | تسمه تغذیه | NITTA | ژاپن |
| ۸ | تسمه تبدیل | NITTA | تایوان |
| ۹ | PLC | FATEK | فرانسه |
| ۱۰ | قطعات الکتریکی | Schneider | تایوان |
| ۱۱ | مسیر مستقیم | Hiwin | تایوان |
| ۱۲ | نازل | ژاپن | |
| ۱۳ | سنسور الکترونیکی | Sunx | تایوان |
| ردیف | تجهیزات و مشخصات فنی | تعداد | واحد |
|---|---|---|---|
| ۱ | جعبه ابزار و ابزارهای اپراتوری | ۱ | دسته |
| ۲ | شمارشگر نوری | ۱ | کیت |
| ۳ | شمارشگر ضربه زن-جعبه | ۱ | کیت |
| ۴ | شمارشگر اسپری | ۱ | کیت |
| ۵ | پد افقی | ۳۰ | قطعات |
| ۶ | لوله افقی ۱۵ متری | ۱ | نوار |
| ۷ | بسته عملکردی لاک باتم اتومات | ۶ | کیت |
| ۸ | قالب عملکردی لاک باتم اتومات | ۴ | کیت |
| ۹ | مانیتور کامپیوتر | ۱ | کیت |
