• سرعت خطی تا ۵۰۰ متر در دقیقه
• مجهز به عملکرد حافظه برای ذخیره سفارش‌ها
• تنظیم اتوماتیک صفحات انتقال از طریق موتور
• بدنه ۲۰ میلیمتری در دو طرف برای تضمین حرکت پایدار در سرعت بالا

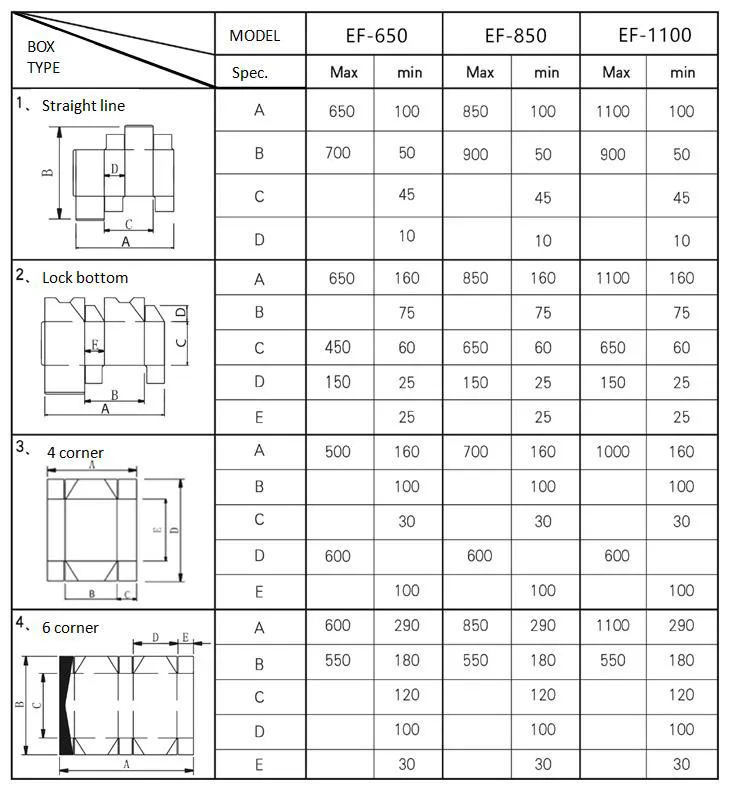

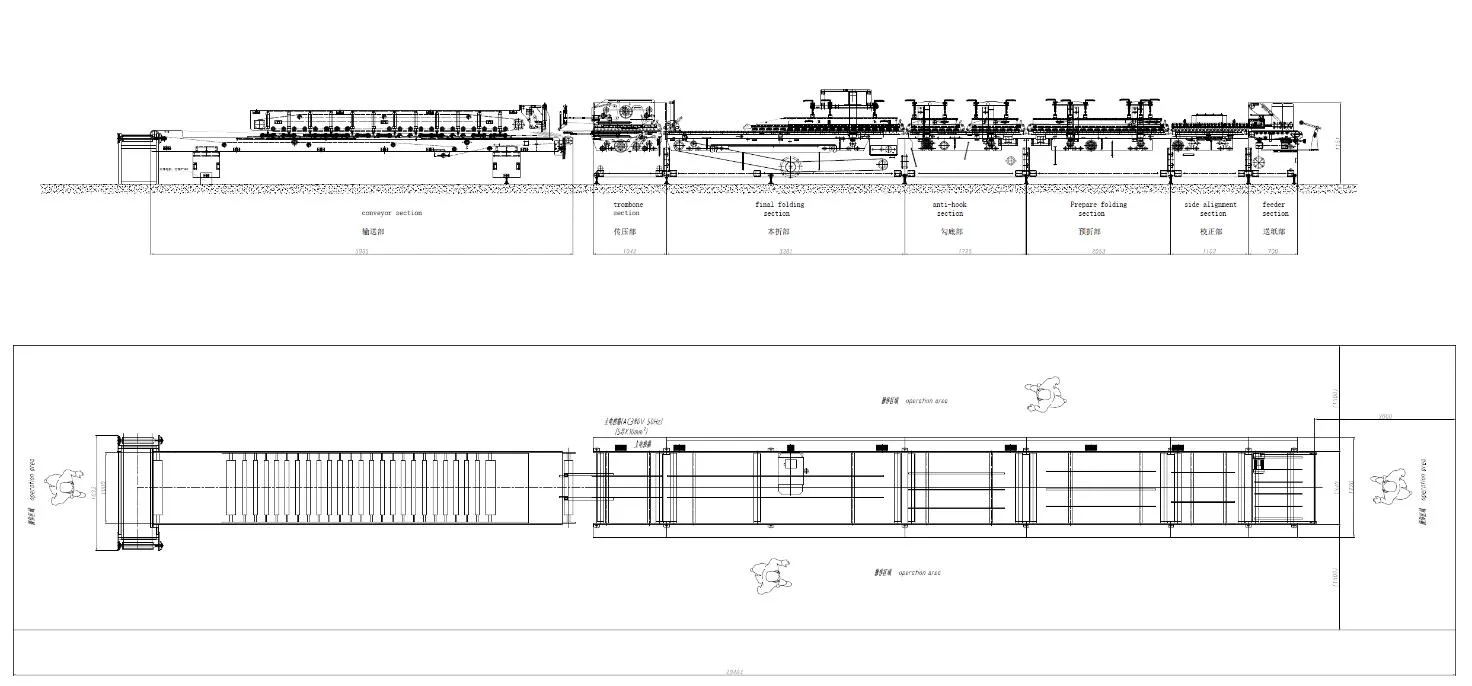

| مشخصه | EF-650 | EF-850 | EF-1100 |
|---|---|---|---|
| حداکثر اندازه بلنک | ۷۰۰×۶۵۰ میلیمتر | ۹۰۰×۸۵۰ میلیمتر | ۱۱۰۰×۹۰۰ میلیمتر |
| حداقل اندازه بلنک | ۱۰۰×۵۰ میلیمتر | ۱۰۰×۵۰ میلیمتر | ۱۰۰×۵۰ میلیمتر |
| مواد | مقوای ۲۵۰–۸۰۰ گرم/مترمربع؛ ورق کاروگیت؛ E,F | ||
| حداکثر سرعت تسمه | ۴۵۰ متر / دقیقه | ||
| طول ماشین | ۱۶۸۰۰ میلیمتر | ۱۶۸۰۰ میلیمتر | ۱۶۸۰۰ میلیمتر |
| عرض ماشین | ۱۳۵۰ میلیمتر | ۱۵۰۰ میلیمتر | ۱۸۰۰ میلیمتر |
| ارتفاع ماشین | ۱۴۵۰ میلیمتر | ۱۴۵۰ میلیمتر | ۱۴۵۰ میلیمتر |
| توان کل | ۱۸.۵ کیلووات | ۱۸.۵ کیلووات | ۱۸.۵ کیلووات |
| حداکثر حجم هوای جابجا شده در واحد زمان (وکیوم/کمپرسور) | ۰/۷ مترمکعب/دقیقه | ||
| وزن کل | ۵۵۰۰ کیلوگرم | ۶۰۰۰ کیلوگرم | ۶۵۰۰ کیلوگرم |
| ردیف | پیکربندی | واحدها | استاندارد | انتخابی |
|---|---|---|---|---|
| ۱ | واحد تغذیه | ✓ | ||
| ۲ | واحد رجیستر کناری | ✓ | ||
| ۳ | واحد پیش-تا | ✓ | ||
| ۴ | واحد جعبه‌های لاک باتم اتومات (کراش) | ✓ | ||
| ۵ | واحد چسب‌زن پایین سمت چپ | ✓ | ||
| ۶ | واحد چسب‌زن پایین سمت راست | ✓ | ||
| ۷ | ابزار ساب‌زنی با مکش گرد و غبار | ✓ | ||
| ۸ | سیستم چسب سرد با تفنگ‌های چسب زنی HHS 3 | ✓ | ||
| ۹ | واحد تا کردن و بستن بلنک | ✓ | ||
| ۱۰ | تنظیم موتوری | |||
| ۱۱ | واحد پرس پنوماتیکی | |||
| ۱۲ | واحد جعبه‌های ۴ و ۶ نقطه | |||
| ۱۳ | واحد ترومبون با موتور سروو | ✓ | ||
| ۱۴ | دستگاه گونیا کردن قفل پایین در نوار نقاله | ✓ | ||
| ۱۵ | دستگاه گونیا کردن پنوماتیک در نوار نقاله | |||
| ۱۶ | واحد جعبه‌های کوچک | |||
| ۱۷ | تولید نمایشگر LED | |||
| ۱۸ | تغذیه وکیوم | ✓ | ||
| ۱۹ | کانال خارج‌سازی روی ترومبون | |||
| ۲۰ | صفحه نمایش لمسی اصلی با رابط طراحی گرافیکی | ✓ | ||
| ۲۱ | تغذیه اضافی و تسمه حمل | |||
| ۲۲ | کنترل از راه دور و تشخیص | ✓ | ||
| ۲۳ | سیستم پلاسما با ۳ تفنگ | ✓ | ||
| ۲۴ | عملکرد حافظه برای ذخیره کارهای تکراری | |||
| ۲۵ | واحد لاک باتم بدون قلاب | |||
| ۲۶ | مانع نور و دستگاه ایمنی | ✓ | ||
| ۲۷ | واحد چرخش ۹۰ درجه | ✓ | ||
| ۲۸ | اتصال نوار چسب | ✓ | ||
| ۲۹ | غلتک فشاری یاتاقان‌دار - NSK ژاپن | ✓ | ||
| ۳۰ | سیستم چسب KQ 3 با پمپ فشار بالا | ✓ |

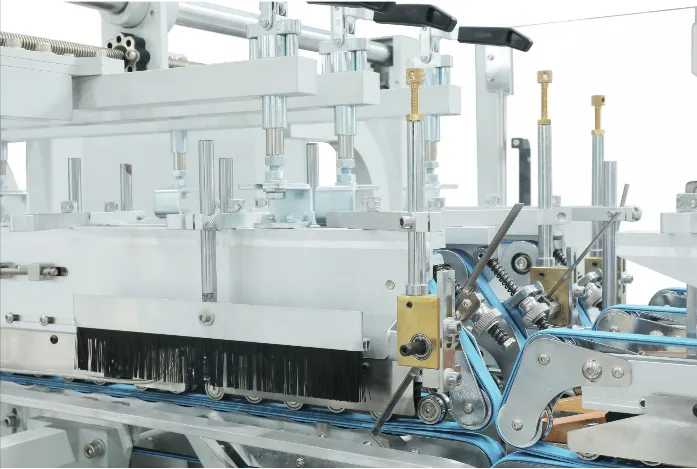

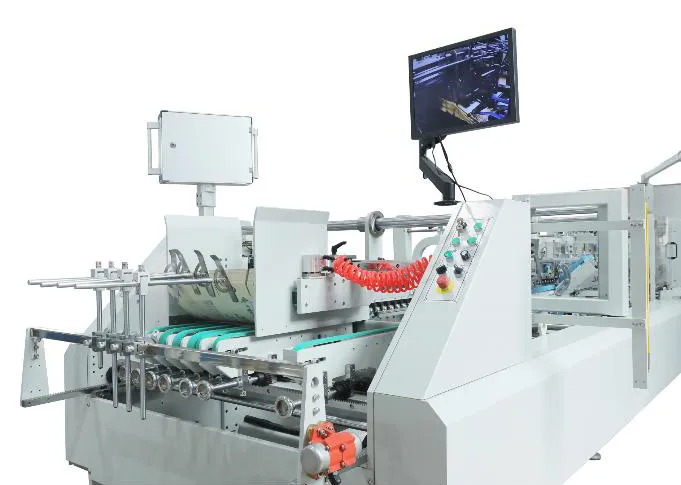

۱. بخش تغذیه
• بخش تغذیه دارای یک سیستم محرک موتور مستقل همانگ با ماشین است.
• ۷ عدد تسمه تغذیه ۳۰ میلیمتری و صفحه فلزی ۱۰ میلیمتری برای حرکت جانبی به منظور تنظیم عرض.
• غلتک آج‌دار، تسمه تغذیه را هدایت می‌کند. دو پانل جانبی با طراحی محصول مطابقت دارند.
• بخش تغذیه مجهز به سه تیغه تغذیه خروجی است تا مطابق با نمونه محصول تنظیم شود.
• سیستم ویبراتور، تغذیه بلنک را سریع، آسان، مداوم و خودکار نگه می‌دارد.
• بخش تغذیه با ارتفاع ۴۰۰ میلیمتر و نورد فرچه‌ای ضد گرد و غبار، تغذیه روان کاغذ را تضمین می‌کند.
• اپراتور می‌تواند سوئیچ تغذیه را در هر قسمتی از ماشین فعال کند.
• تسمه تغذیه می‌تواند به عملکرد مکش (اختیاری) مجهز شود.
• مانیتور مستقل می‌تواند عملکرد را در انتهای ماشین بررسی کند.
۲. واحد رجیستر جانبی
• بلنک خروجی از واحد تغذیه را می‌توان در واحد رجیستر جانبی اصلاح کرد تا تغذیه دقیق تضمین شود.
• فشار محرک را می‌توان به بالا و پایین تنظیم کرد تا با ضخامت‌های مختلف تخته سازگار شود.

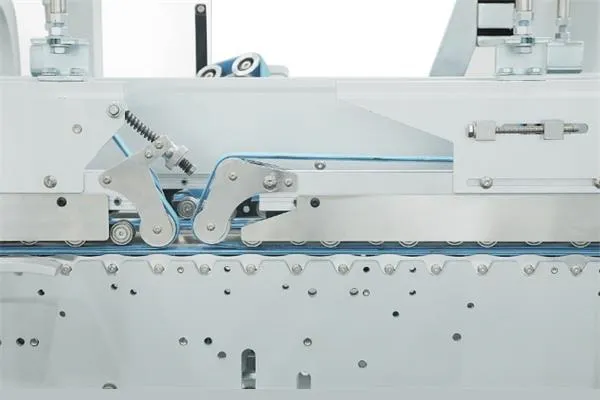

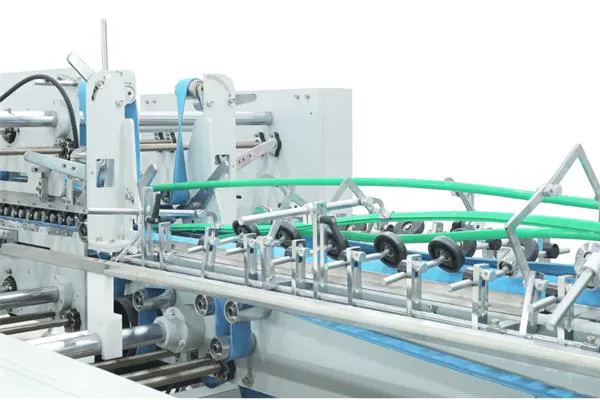

۳. بخش پیش-تا
• طراحی ویژه می‌تواند اولین خط تا را با زاویه ۱۸۰ درجه و خط سوم را با زاویه ۱۶۵ درجه از قبل تا کند که باز کردن جعبه را آسان‌تر می‌کند. سیستم ۴ نقطه با فناوری سروو موتور هوشمند. این سیستم امکان تا کردن دقیق تمام لبه‌های پشتی را با استفاده از قلاب‌های نصب شده در دو شفت مستقل که به صورت الکترونیکی کنترل می‌شوند، فراهم می‌کند.

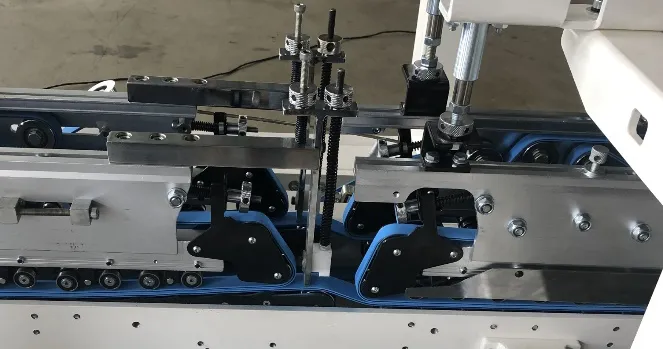

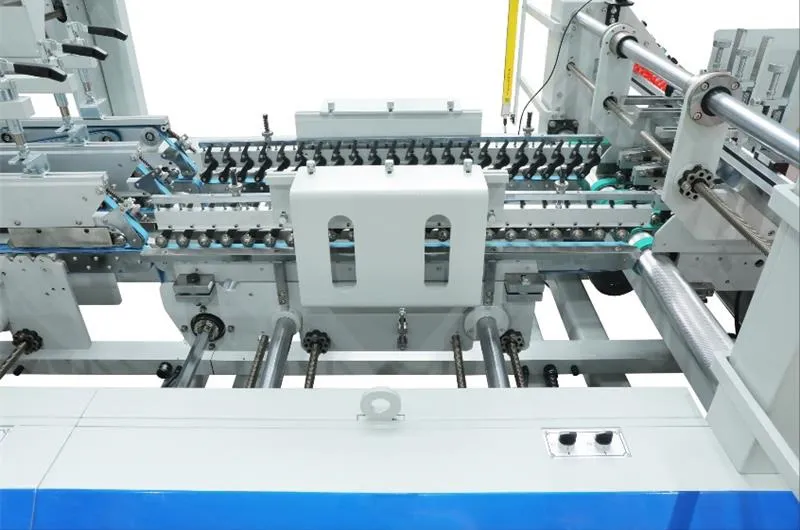

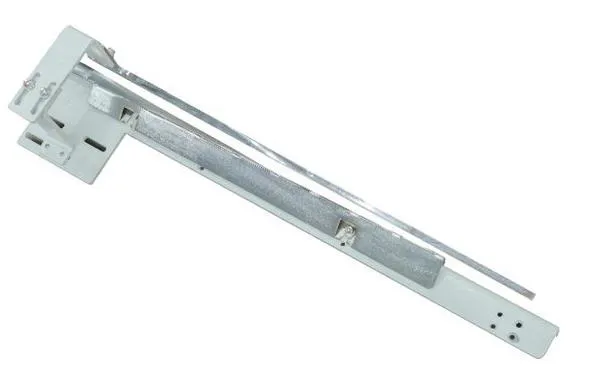

۴. واحد لاباتم اتومات (کراش)
• کف قفلی با طراحی انعطاف‌پذیر و عملکرد سریع.
• کف قفلی اتومات را می‌توان با ۴ مجموعه کیت تکمیل کرد.
• تسمه‌های بیرونی ۲۰ میلیمتری و تسمه‌های پایینی ۳۰ میلیمتری. صفحه تسمه‌های بیرونی را می‌توان با سیستم بادامک به بالا و پایین تنظیم کرد تا با ضخامت‌های مختلف تخته سازگار شود.

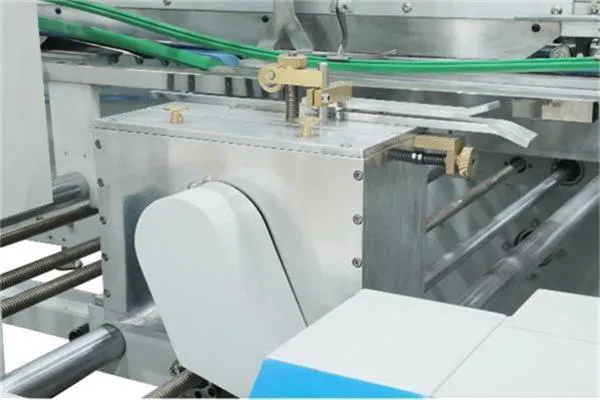

۵. واحد چسب پایینی
• واحد چسب چپ و راست مجهز به دیسک چسب‌زنی ۲ یا ۴ میلیمتری موجود است.

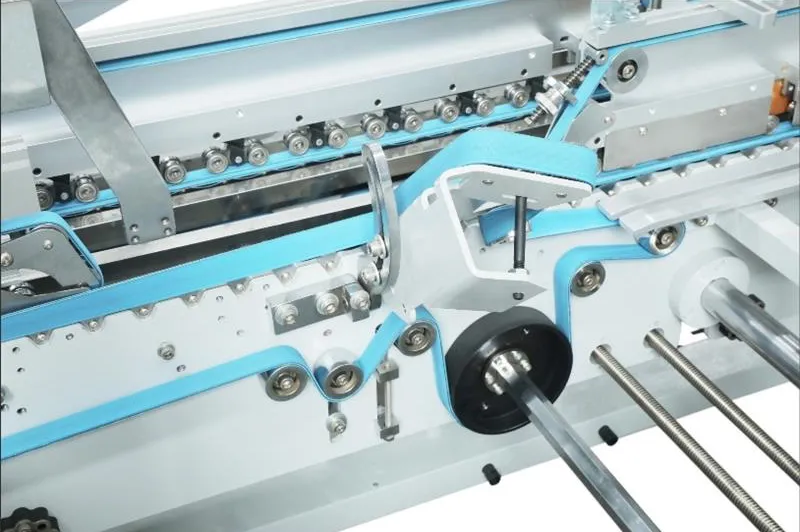

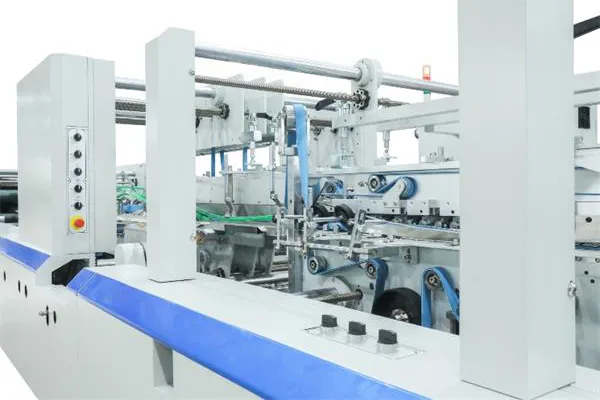

۶. واحد تا کردن و بستن بلنک
• خط تای دوم ۱۸۰ درجه و خط تای چهارم ۱۸۰ درجه است.
• طراحی ویژه سرعت تسمه تا انتقال را می‌توان به صورت جداگانه تنظیم کرد تا جهت حرکت جعبه را اصلاح کند و آن را صاف نگه دارد.
۷. تنظیم موتوری
• تنظیم موتوری می‌تواند برای تنظیم صفحه تاشو مجهز شود.

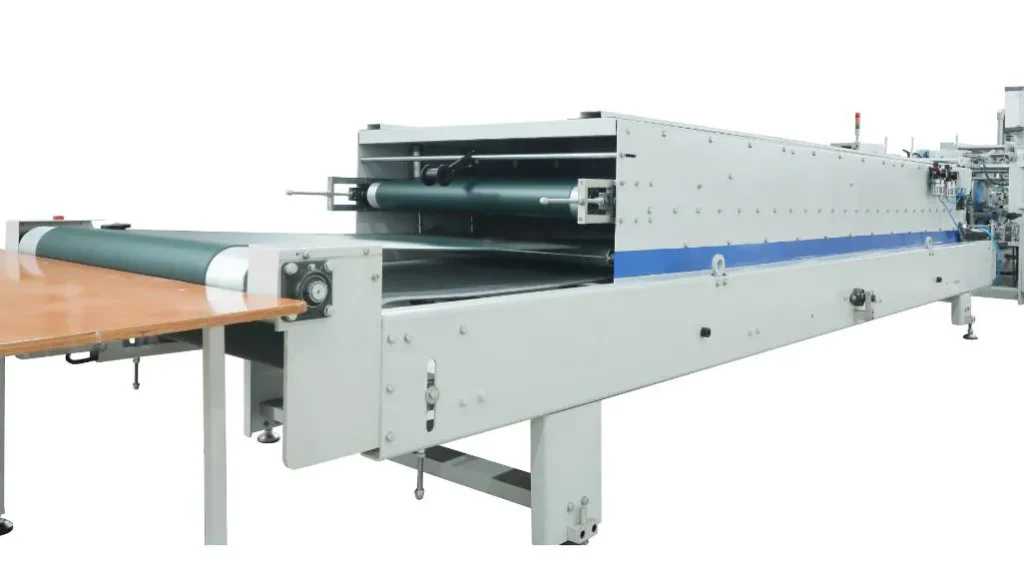

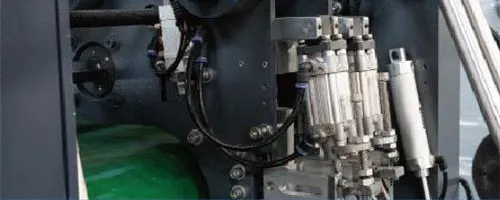

۸. واحد پرس پنوماتیکی
• بخش بالایی را می‌توان بسته به طول جعبه به جلو و عقب حرکت داد.
• تنظیم فشار پنوماتیکی برای حفظ فشار یکنواخت.
• اسفنج اضافی مخصوص را می‌توان برای پرس قطعات مقعر (فرورفته) استفاده کرد.
• در حالت خودکار، سرعت واحد پرس با دستگاه اصلی هماهنگ می‌شود تا ثبات تولید افزایش یابد.
۹. واحد ۴ و ۶ نقطه

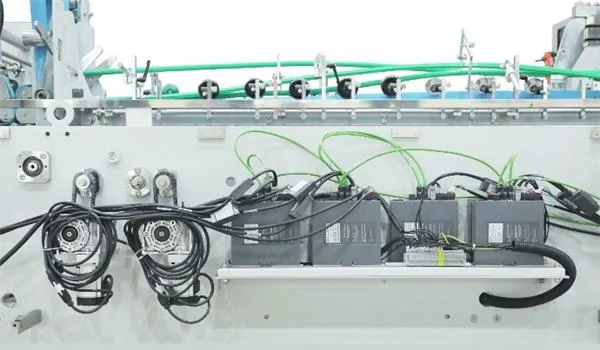

• سیستم سروو یاساکاوا با ماژول حرکتی، پاسخ سریع را برای مطابقت با درخواست سرعت بالا تضمین می‌کند. صفحه لمسی مستقل، تنظیم را تسهیل می‌کند و عملیات را انعطاف‌پذیرتر می‌کند.

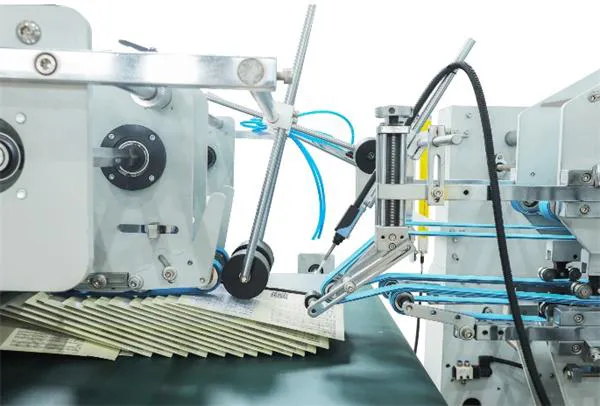

۱۰. واحد ترومبون سروو درایو
• مجهز به سیستم شمارش فتوسل را با نوار جداسازی “kicker” به صورت خودکار یا جوهر اسپری.
• واحد بازرسی گیر کردگی جعبه.
• تسمه با انتقال فعال کار می‌کند.
• کل واحد توسط سروو موتور مستقل برای تنظیم فاصله جعبه به دلخواه هدایت می‌شود.

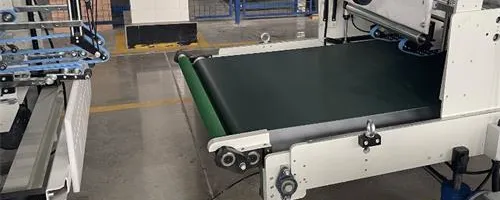

۱۱. واحدگونیاسازی لاک باتم در نوار نقاله
• دستگاه گونیاسازی می‌تواند با تنظیم ارتفاع تسمه نقاله موتوری، جعبه کاروگیت را به خوبی گونیا کند.
۱۲. واحد گونیاسازی پنوماتیک در نوار نقاله
• دستگاه گونیاسازی پنوماتیک با دو حامل در نوار نقاله می‌تواند جعبه کارتن پهن اما کم عمق را برای رسیدن به گونیا کامل تضمین کند.
۱۳. واحد جعبه های کوچک

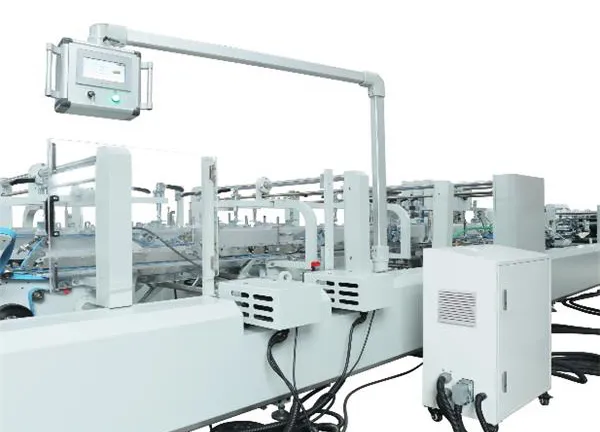

• صفحه لمسی اصلی با رابط طراحی گرافیکی برای عملکرد راحت.

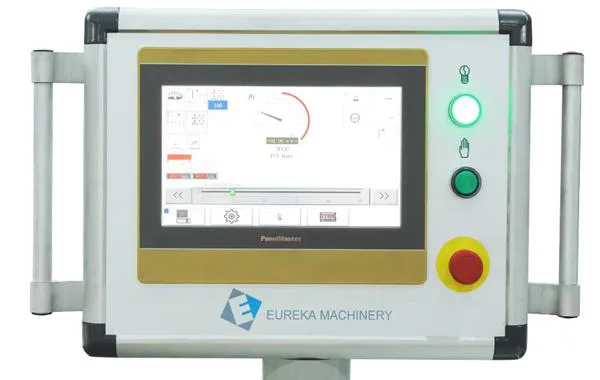

۱۴. صفحه لمسی اصلی با رابط طراحی گرافیکی
• صفحه لمسی اصلی با رابط طراحی گرافیکی برای عملکرد راحت.
۱۵. عملکرد حافظه برای ذخیره کارهای تکراری
• تا ۱۷ مجموعه سروو موتور، اندازه هر بلنک را به خاطر می‌سپارند و جهت می‌دهند.
• صفحه لمسی مستقل، تنظیم دستگاه را در اندازه مشخص شده بر اساس هر سفارش ذخیره شده تسهیل می‌کند.
۱۶. واحد لاک باتم اتومات بدون قلاب
• با شیب طراحی خاص، کف جعبه را می‌توان با سرعت بالا و بدون قلاب معمولی بست.
۱۷. مانع نوری و دستگاه ایمنی
• پوشش مکانیکی کامل، هرگونه احتمال آسیب را از بین می‌برد.
• مانع نوری Leuze، سوئیچ درب از نوع قفل‌دار و همچنین رله ایمنی، درخواست CE را با طراحی مدار اضافی برآورده می‌کنند.

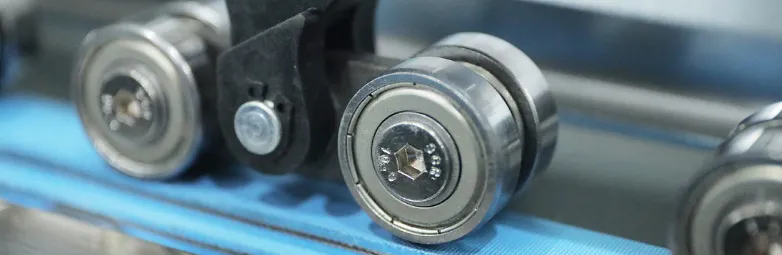

۱۸. غلتک فشاری یاتاقان‌دار از NSK ژاپن
• یاتاقان کامل NKS به عنوان واحد غلتک فشار، دستگاه با صدای کم و مدت زمان طولانی به نرمی کار می‌کند.
• این دستگاه از ساختار انتقال تسمه چند شیاره بهره می‌برد که می‌تواند صدای کم، عملکرد پایدار و نگهداری آسان را فراهم کند.
• این دستگاه از مبدل فرکانس برای دستیابی به کنترل خودکار و صرفه‌جویی در مصرف برق استفاده می‌کند.
• عملکرد مجهز به تنظیم میله تک دندانه آسان و راحت است. تنظیم الکتریکی استاندارد است.
• تسمه تغذیه از چندین تسمه ضخیم اضافی مجهز به موتور ویبره برای اطمینان از تغذیه مداوم، دقیق و خودکار استفاده می‌کند.
• به دلیل صفحه مقطعی تسمه بالارونده با طراحی ویژه، کشش تسمه را می‌توان به طور خودکار بر اساس محصولات به جای دستی تنظیم کرد.
• طراحی ساختار ویژه صفحه بالارونده نه تنها می‌تواند به طور موثر از درایو الاستیک محافظت کند، بلکه می‌تواند از آسیب ناشی از عملکرد نادرست نیز جلوگیری کند.
• مخزن چسب پایین با تنظیم پیچ برای عملکرد راحت.
• صفحه لمسی و سیستم کنترل PLC با کنترل از راه دور را اتخاذ می‌کند. مجهز به شمارش فتوسل و سیستم علامت‌گذاری خودکار ضربه زن.
• بخش پرس از مواد ویژه با کنترل فشار پنوماتیک استفاده می‌کند. مجهز به تسمه اسفنجی برای اطمینان از محصولات بی‌نقص.
• تمام عملیات را می‌توان با آچار آلن شش گوش انجام داد. این دستگاه می‌تواند جعبه‌های لب-چسب با قابلیت پیش-تای تاهای اول و سوم، جعبه‌های دوجداره و لاک‌باتم اتومات تولید کند.
