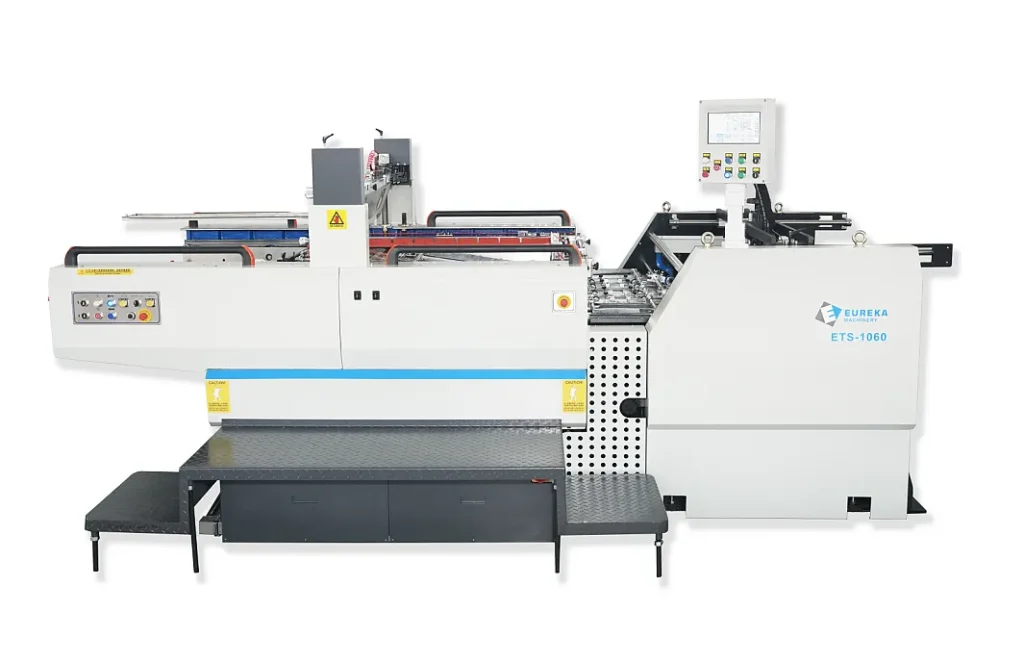

ماشین چاپ اسکرین سیلندری با توقف تمام اتوماتیک ETS-1060 از فناوری کلاسیک سیلندر استاپ بهره می‌برد و مزایایی مانند: قرارگیری دقیق و ثابت کاغذ، دقت بالا، سرعت بالا، صدای کم، اتوماسیون بالا و غیره را ارائه می‌دهد. این دستگاه برای چاپ روی سرامیک و شیشه، صنایع الکترونیک (سوئیچ فیلم، مدارهای انعطاف‌پذیر، پنل کنتور، تلفن همراه)، تبلیغات، بسته‌بندی و چاپ، برند، انتقال پارچه، تکنیک‌های ویژه و غیره مناسب است.
| مدل | ETS-1060 |
|---|---|
| حداکثر اندازه ورق | ۱۰۶۰ × ۹۰۰ میلی‌متر |
| حداقل اندازه ورق | ۵۶۰ × ۳۵۰ میلی‌متر |
| حداکثر اندازه چاپ | ۱۰۶۰ × ۸۰۰ میلی‌متر |
| ضخامت ورق قابل چاپ *۱ | ۹۰ تا ۴۲۰ گرم بر مترمربع |
| دقت رجیستری | ≤ ۰.۱ میلی‌متر |
| ابعاد قاب (شابلون) | ۱۱۷۰ × ۱۳۰۰ میلی‌متر |
| لبه کار | ≤ ۱۲ میلی‌متر |
| سرعت چاپ *۲ | ۵۰۰ تا ۴۰۰۰ ورق در ساعت |
| توان نصب‌شده (برق مصرفی) | ۳ فاز، ۳۸۰ ولت، ۵۰ هرتز، ۱۱ کیلووات |
| وزن کل دستگاه | ۵۵۰۰ کیلوگرم |
| ابعاد کلی دستگاه | ۱۷۵۰ × ۳۱۱۰ × ۳۸۰۰ میلی‌متر |
سنجاق‌ها و نشان کششی با بازرسی الیاف ژاپنی Keyence؛
میز انتقال ورق با تشخیص فتوالکتریک ارسال ورق، کاهش سرعت و خاموش شدن؛ جدیدترین دوتایی بگیر.

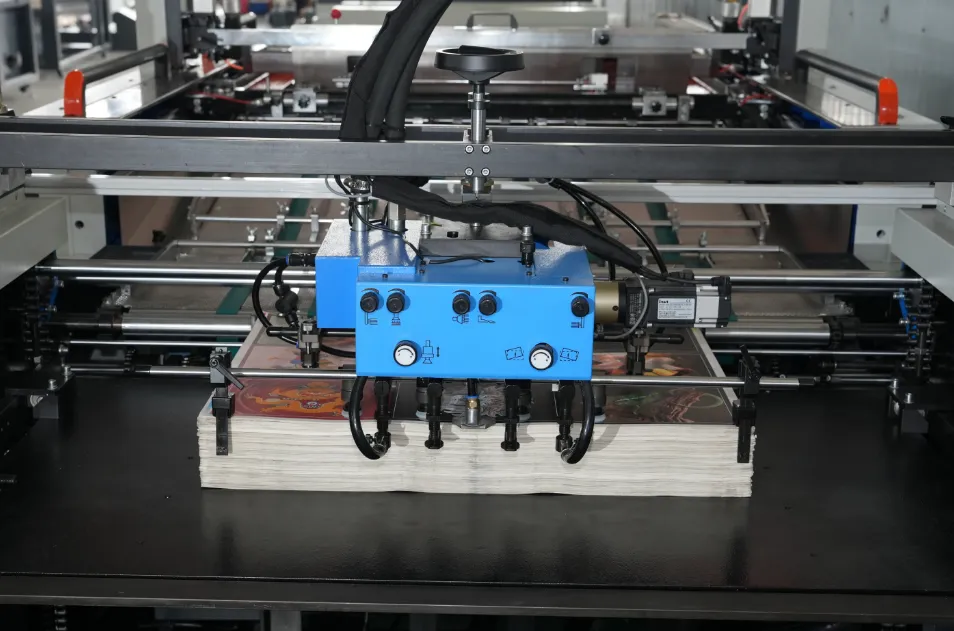

۱. واحد تغذیه
فناوری اصلی تغذیه ورق از عقب که از چاپ افست گرفته شده است، تغذیه‌ی پایدار و روان انواع مختلف سطوح را تضمین می‌کند. بسته به سطوح چاپی، می‌توان به راحتی تغذیه‌ی پیوسته یا تک‌برگی را انتخاب کرد. سیستم تغذیه‌ی چهار مکنده بالابر و چهار مکنده جلوبر. سیستم تغذیه بدون شفت با سروو موتور برای اطمینان از تغذیه‌ی دقیق بدون نیاز به تنظیم.

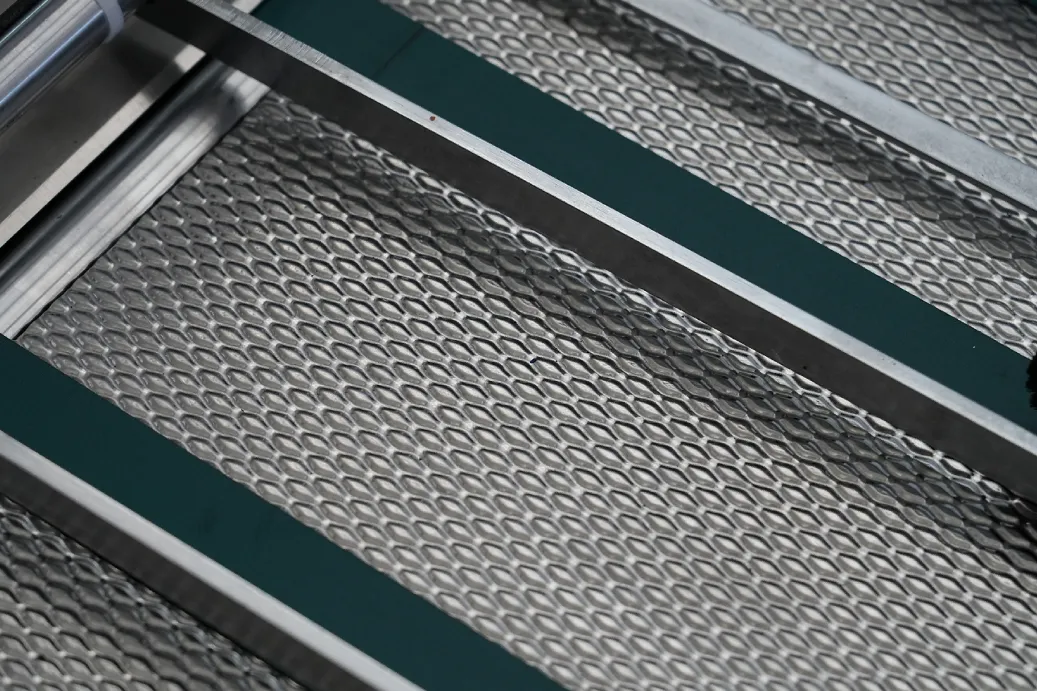

۲. میز تغذیه
میز تغذیه از جنس فولاد سخت ضد زنگ ساخته شده تا از خراشیدگی پشت متریال چاپی جلوگیری کرده و اصطکاک ساکن بین میز و سطح چاپ را کاهش دهد.
قرقره‌های لاستیکی و نایلونی برای تنظیم کاغذ نازک و ضخیم مناسب هستند.

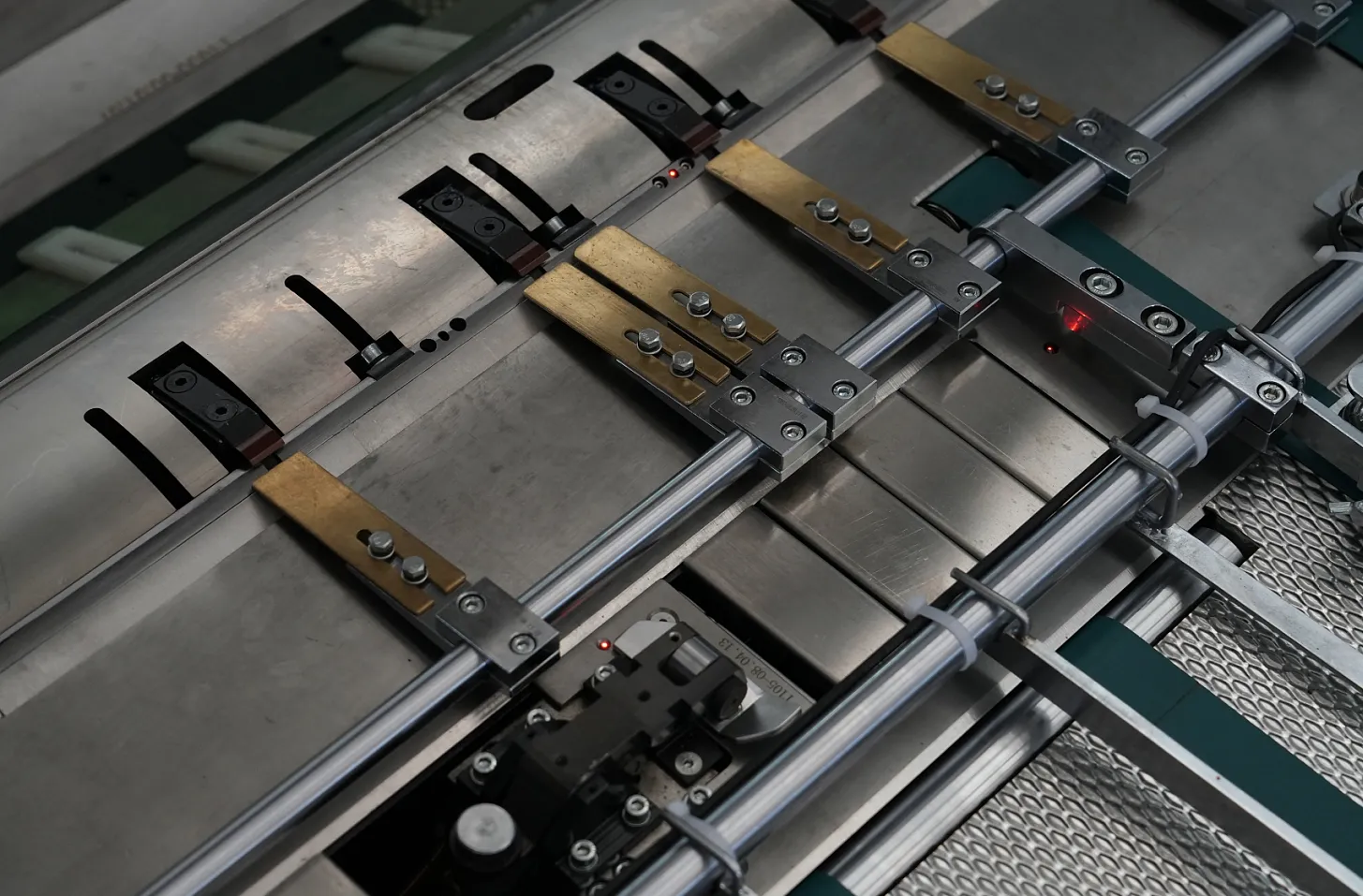

۳. نشان فشاری و کششی جدید
مجهز به کنترل پنوماتیک، به راحتی می‌توان از کاغذ نازک به مقوای ضخیم تنظیم شود، مخصوصاً برای چاپ روی ورق‌های کاروگیت E-فلوت مناسب است.

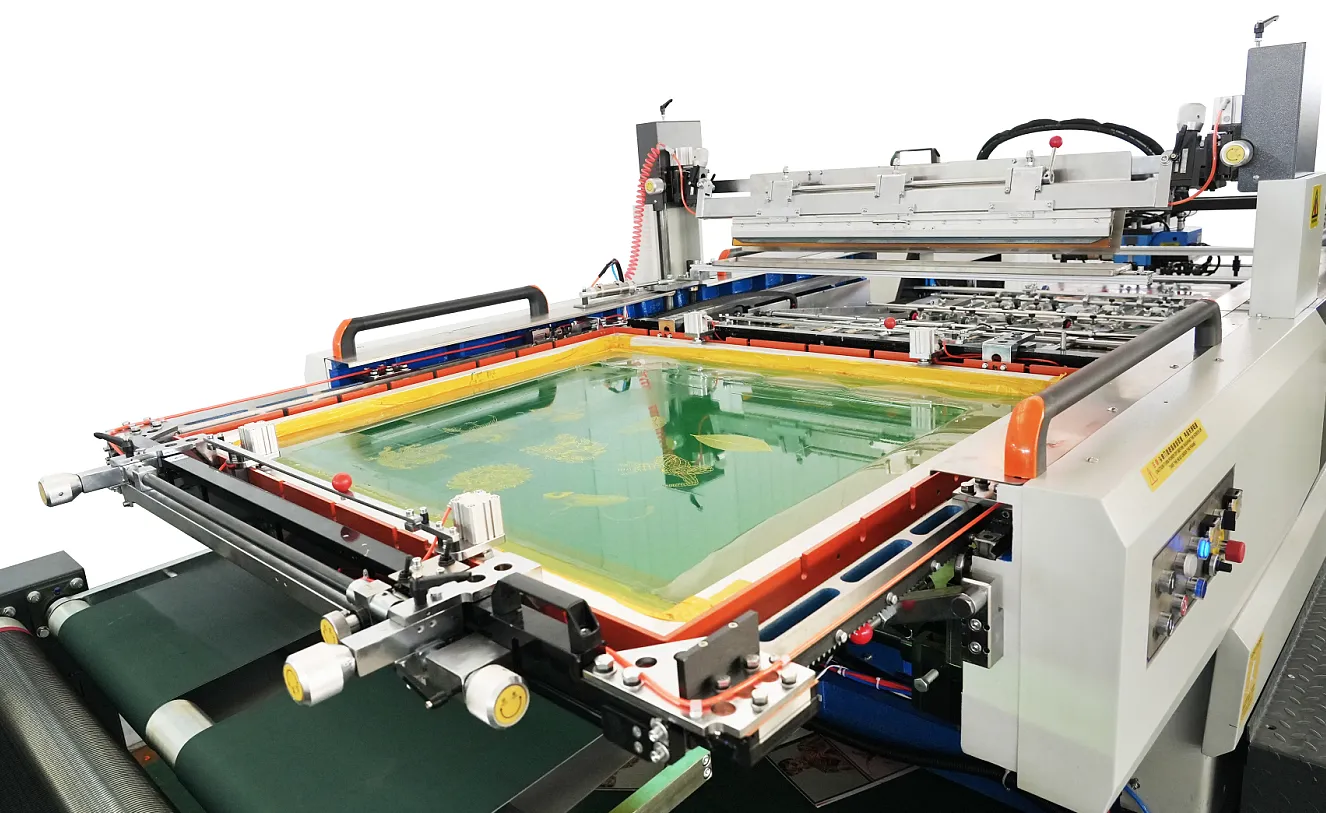

۴. میز خروجی ورق
تسمه نقاله مکنده دوتایی، کنترل شده با فرکانس مستقل. مناسب برای اندازه‌های مختلف ورق، از آسیب به ورق‌ها و گیرکردن آن جلوگیری می‌کند.
میز خروجی ورق که می‌تواند ۹۰ درجه بچرخد و قاب توری (شابلون) آن بیرون کشیده می‌شود تا تمیز کاری، بارگیری و تخلیه توری را تسهیل کند.

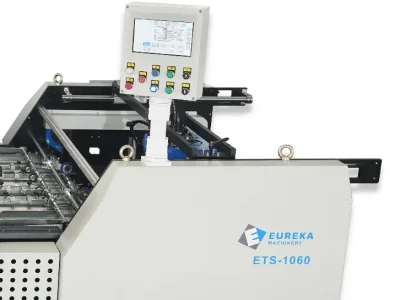

۵. قطعات الکترونیکی و HMI
PLC میتسوبیشی، قطعات فرکانس یاسکاوا، برای اطمینان از قابلیت اطمینان و پایداری سیستم، عملکرد پنل عملیاتی بازطراحی‌شده راحت‌تر و انسانی‌تر شده است.

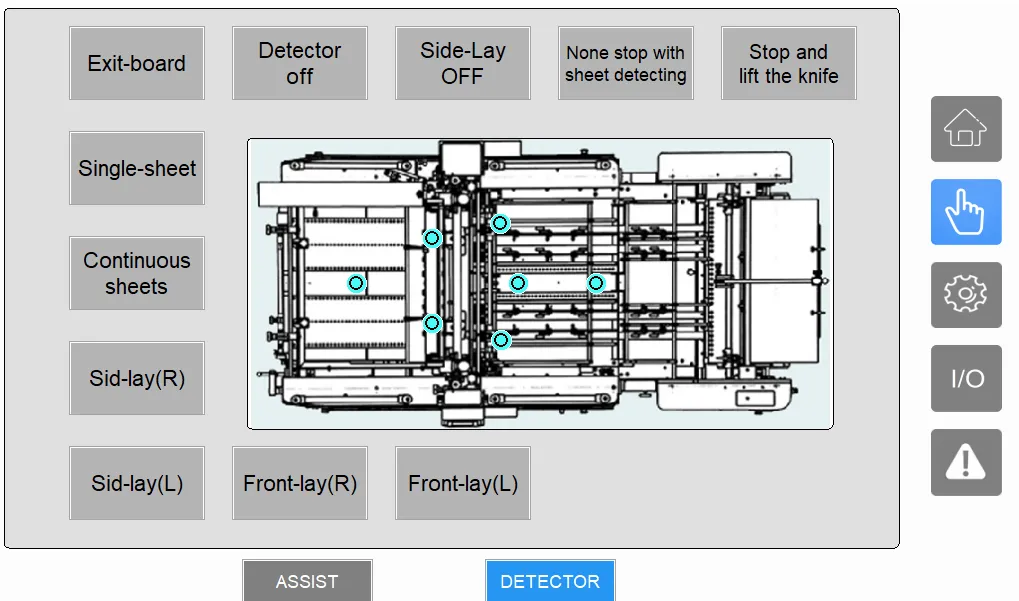

۶. سیستم عامل و نمایشگر
سیستم عامل به یک صفحه نمایش لمسی ۱۰.۴ اینچی دلتا مجهز شده است و رابط کاربری بازطراحی شده آن را راحت‌تر و سریع‌تر کرده و عملکرد آن را شهودی‌تر کرده است.
۷. مجموعه کامل سیستم پنوماتیک AirTAC
با عملکرد قابل اعتماد در حفظ فشار و عمر طولانی.همچنین عملیات تمیزکاری نورد و توری را سریع‌تر و ایمن‌تر می‌کند.
| ردیف | نام قطعه | برند | مشخصات فنی | تعداد |
|---|---|---|---|---|
| ۱ | رله حرارتی | Weidmuller | ZB12C-۱,۶ | ۱ |
| ۲ | رله حرارتی | Weidmuller | ZB12C-۴ | ۳ |
| ۳ | دکمه | TAYEE | — | |
| ۴ | اینورتر | Yaskawa | HB4A0018 | ۱ |
| ۵ | قطع‌کننده مدار | EATON | PKZMC-۳۲ | ۱ |
| ۶ | فیبر نوری | OMRON | E32-CC200 | ۲ |
| ۷ | تقویت‌کننده | OMRON | E3X-NA11 | ۲ |
| ۸ | تقویت‌کننده فیبر نوری | KEYENCE | FU-6F FS-N18N | ۷ |
| ۹ | کلید محدودکننده | OMRON | AZV۳۱۱ | ۵ |
| ۱۰ | توان سوئیچینگ | MEAN WELL | DR-۷۵-۲۴ | ۱ |
| ۱۱ | کلید محدودکننده | OMRON | — | ۱ |
| ۱۲ | پمپ وکیوم | BECKER | KVT۶۰ | ۱ |
| ۱۳ | انکودر | HEDSS | SC-3806-401G720 | ۱ |
| ۱۴ | صفحه لمسی | Delta | SA۱۲,۱ | ۱ |
| ۱۵ | کلید مجاوتی | OMRON | EZS-W23，EZS-W24 | ۲ |
| ۱۶ | بلوک ترمینال | Weidmuller | — | متغیر |

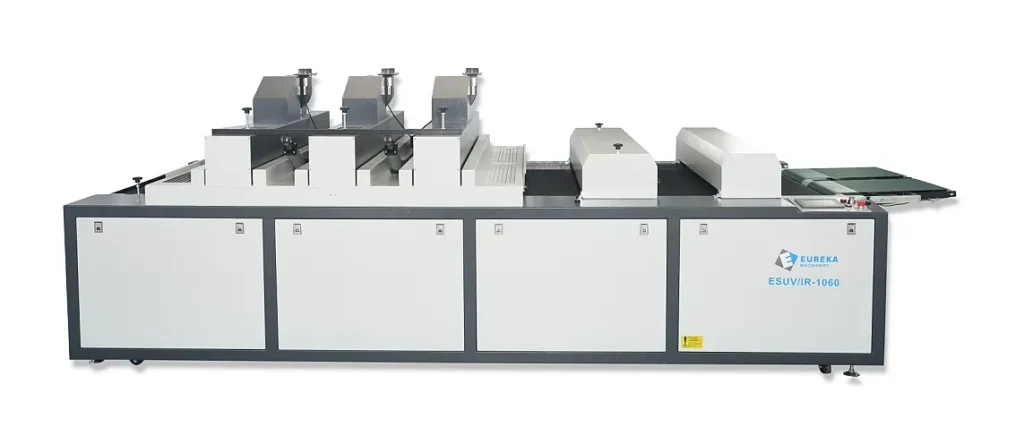

این خشک‌کن به طور گسترده برای خشک کردن جوهر UV چاپ شده روی کاغذ، PCB، PEC و پلاک نام دستگاه چاپ و غیره استفاده می‌شود.
این دستگاه از طول موج ویژه‌ای برای جامد کردن جوهر UV استفاده می‌کند. از طریق این واکنش، می‌تواند به سطح چاپ، سختی، روشنایی، ضد سایش و ضد حلال بالایی بدهد.
ویژگی‌های اصلی:
۱. تسمه نقاله از جنس تفلون؛ می‌تواند در برابر دمای بالا، سایش و تابش مقاومت کند.
۲. سیستم تنظیم سرعت بدون گام، حرکت را ثابت‌تر می‌کند. می‌تواند برای بسیاری از حالت‌های چاپ، چه دستی و چه نیمه اتوماتیک، در دسترس باشد.
۳. از طریق دو نوار مکنده، ورق به محکمی به تسمه می‌چسبد.
۴. دستگاه می‌تواند در حالت‌های مختلفی کار کند: تک لامپ، چند لامپ یا با نصف توان خشک کنی و غیره، که می‌تواند در مصرف برق صرفه‌جویی کرده و عمر لامپ را افزایش دهد.
۵. دستگاه دارای سیستم کشش و صاف‌کننده خودکار است.
۶. چهار چرخ پایه‌دار در زیر دستگاه تعبیه شده است که می‌توانند دستگاه را به راحتی حرکت دهند.
۷. ترانسفورماتور الکترونیکی با تنظیم قدرت بدون گام.
۸. اگزوز لامپ UV، تسمه نقاله تحت مکش هوا، نوار نقاله با محفظه لامپ و سیستم تخلیه هوا.
۹. ارتفاع لامپ قابل تنظیم است و شبکه سیم برای جلوگیری از سوختن ورق گیر کرده به پایین کشیده می‌شود.
۱۰. مجهز به هشدار باز شدن محفظه لامپ، هشدار گیر کردگی ورق، محافظت در برابر دمای بالای محفظه لامپ و سایر محافظت‌های ایمنی.
| مدل | ESUV/IR-۱۰۶۰ |
|---|---|
| سرعت انتقال | ۰-۶۵ متر در دقیقه |
| توان لامپ UV | ۱۰ کیلووات × ۳ عدد |
| توان لامپ IR | ۱ کیلووات × ۲ عدد |
| توان لامپ صاف‌کن ورق (ضد چروک) | ۴۰ وات × ۴ عدد |
| عرض مؤثر خشک شدن | ۱۱۰۰ میلی‌متر |
| توان کل | ۴۰ کیلووات، ۳ فاز ۳۸۰ ولت، ۵۰ هرتز |
| وزن | ۱۲۰۰ کیلوگرم |
| اندازه کلی | ۱۵۵۰ × ۱۳۵۰ × ۴۵۵۰ میلی‌متر |

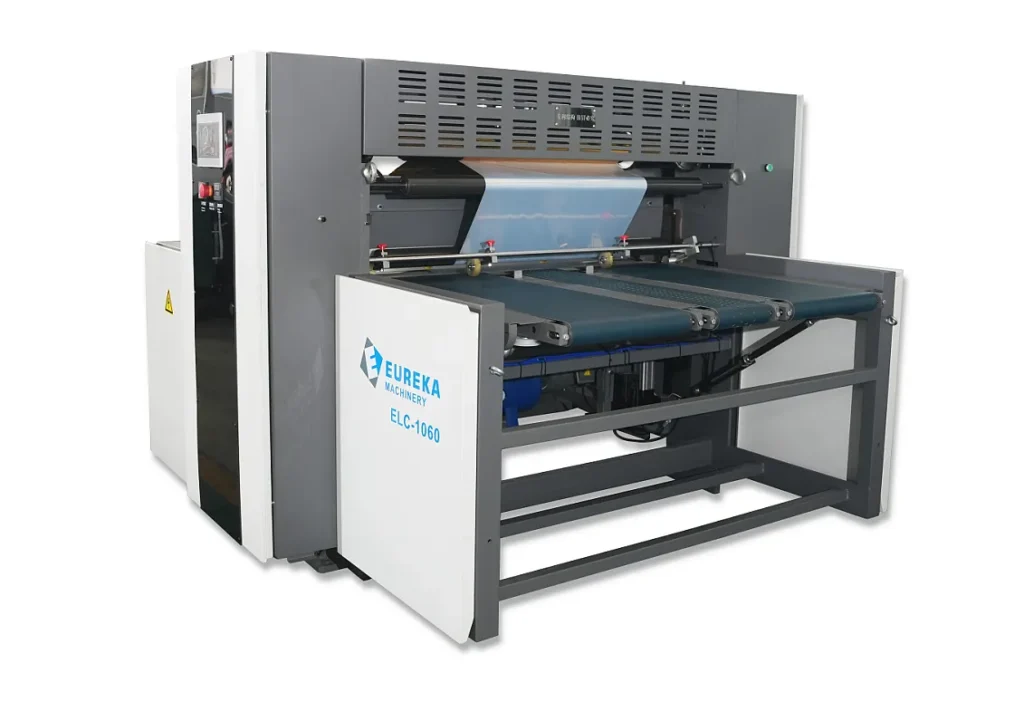

این تجهیزات برای تکمیل فرآیند فویل‌کوبی سرد به دستگاه چاپ اسکرین نیمه اتوماتیک/تمام اتوماتیک متصل می‌شوند.
فرآیند چاپ طیف گسترده‌ای از کاربردها را دارد که برای بسته‌بندی دخانیات و الکل، لوازم آرایشی، بلیستر‌های دارویی، جعبه‌های هدیه مناسب است و پتانسیل بالایی در بهبود کیفیت و جلوه چاپ و محبوبیت روزافزون در بازار دارد.
| مدل | ELC1060 |
|---|---|
| حداکثر عرض | ۱۱۰۰ میلی‌متر |
| سرعت | ۰-۶۵ متر/دقیقه |
| محیط سردخانه | R22 |
| توان | ۵.۵ کیلووات |
| ابعاد بیرونی | ۳۱۰۰ × ۱۸۰۰ × ۱۳۰۰ میلی‌متر |

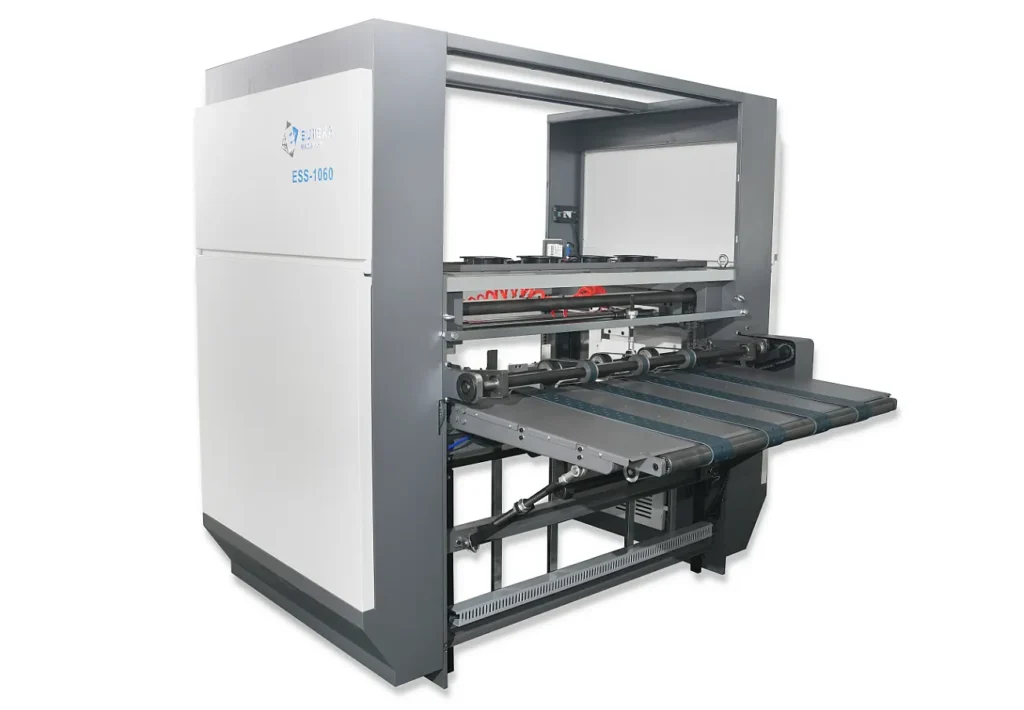

دستگاه استاکر ورق ESS یکی از تجهیزات جانبی دستگاه چاپ اسکرین اتوماتیک است که برای جمع آوری و دسته‌سازی ورق استفاده می‌شود و می‌تواند راندمان محصول شما را بهبود بخشد.
ویژگی‌ها
۱. سرعت تسمه نقاله توسط مبدل فرکانس به طور نامحدود تنظیم می‌شود.
۲. میز پایین روی ورق به طور اتوماتیک مطابق با چیدمان دسته‌ها پایین می‌آید و می‌تواند مستقیماً روی زمین بنشیند که بارگیری و تخلیه مواد را برای لیفتراک راحت می‌کند.
۳. کل مکانیزم ورق از سیلندر دو محوره برای کار استفاده می‌کند که پایدار و قابل اعتماد است.
۴. سیستم کنترل الکتریکی کل دستگاه از کنترل Chint و Delta استفاده می‌کند.
۵. با عملکرد شمارش، می‌تواند تعداد دریافتی را ثبت کند.
| مدل | ESS-1060 |
|---|---|
| حداکثر اندازه ورق | ۱۱۰۰×۹۰۰ میلی‌متر |
| حداقل اندازه ورق | ۵۰۰×۳۵۰ میلی‌متر |
| حداکثر سرعت | ۵۰۰۰ ورق در ساعت |
| قدرت | ۳فاز ۳۸۰ ولت ۵۰ هرتز ۱.۵ کیلووات (۵ آمپر) |
| وزن کل | ۸۰۰ کیلوگرم |
| ابعاد کلی | ۲۰۰۰×۲۰۰۰×۱۲۰۰ میلی‌متر |
