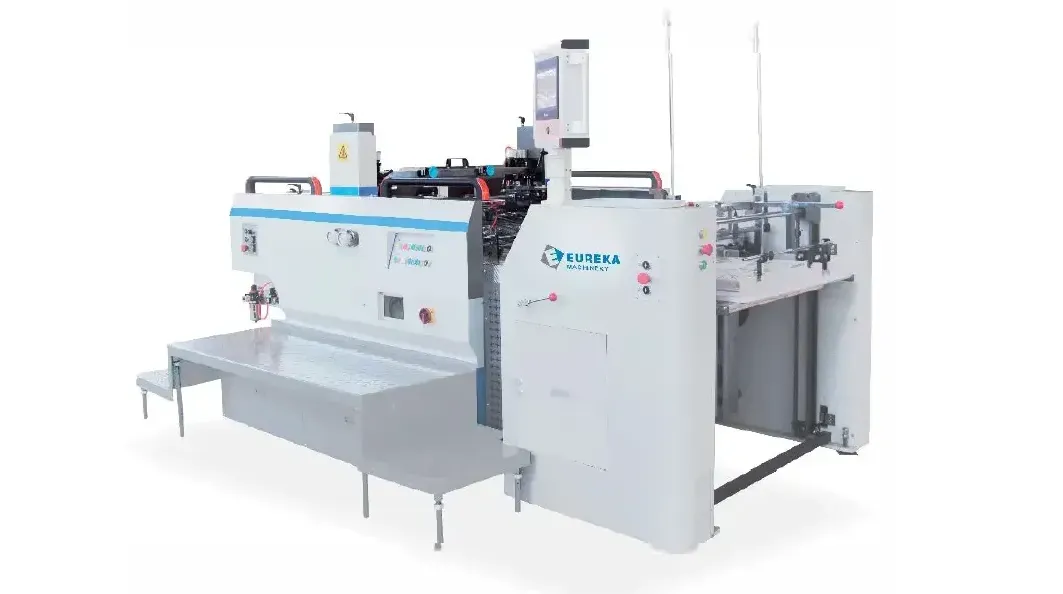

• ماشین چاپ اسکرین سیلندری با توقف اتوماتیک ETS مجهز به فناوری پیشرفته و طراحی و ساخت مدرن.
• قابلیت چاپ یووی موضعی و چاپ‌های تک‌رنگ و چند رنگ با رجیستری دقیق رنگ‌ها.
• سری ETS با ساختار کلاسیک استاپ-سیلندر و حداکثر سرعت تا ۴۰۰۰ ورق در ساعت (برای فرمت ۱۰۶۰).
• مجهز به پالت‌های با ارتفاع بالا و با تغذیه و تحویل بدون توقف. با این گزینه، ارتفاع پالت تا ۱.۲ متر با سیستم پیش-پالت قابل افزایش است که باعث افزایش ۳۰٪ کارایی می‌شود.
• قابلیت تنظیم توان بدون گام(Stepless) ۱ تا ۳ عدد لامپ یووی به منظور پاسخگویی نیازهای مختلف فرایند خشک‌کنی.
• سری ETS مناسب برای چاپ اسکرین بر روی سرامیک، پوستر، لیبل، منسوجات، قطعات الکترونیکی و غیره.
| مدل | ETS-720/800 | ETS-900 | ETS-1060 | ETS-1300 | ETS-1450 |
|---|---|---|---|---|---|
| حداکثر اندازه ورق (میلی‌متر) | ۷۲۰/۸۰۰×۵۲۰ | ۹۰۰×۶۵۰ | ۱۰۶۰×۹۰۰ | ۱۳۵۰×۹۰۰ | ۱۴۵۰×۱۱۰۰ |
| حداقل اندازه ورق (میلی‌متر) | ۳۵۰×۲۷۰ | ۳۵۰×۲۷۰ | ۵۶۰×۳۵۰ | ۵۶۰×۳۵۰ | ۷۰۰×۵۰۰ |
| حداکثر اندازه چاپ (میلی‌متر) | ۷۶۰×۵۱۰ | ۸۸۰×۶۳۰ | ۱۰۶۰×۸۰۰ | ۱۳۰۰×۸۰۰ | ۱۴۵۰×۱۰۵۰ |
| ضخامت ورق قابل چاپ (گرم بر متر مربع) | ۹۰–۲۵۰ | ۹۰–۲۵۰ | ۹۰–۴۲۰ | ۹۰–۴۵۰ | ۱۲۸–۳۰۰ |
| سرعت چاپ (ورق بر ساعت) | ۴۰۰-۳۵۰۰ | ۴۰۰-۳۲۰۰ | ۵۰۰-۴۰۰۰ | ۵۰۰-۴۰۰۰ | ۶۰۰-۲۸۰۰ |
| ابعاد قاب (شابلون) میلی‌متر | ۸۸۰×۹۴۰ | ۱۱۲۰×۱۰۷۰ | ۱۳۰۰×۱۱۷۰ | ۱۵۵۰×۱۱۷۰ | ۱۷۰۰×۱۵۷۰ |
| توان نصب‌شده (برق مصرفی) ولت | ۹ | ۹ | ۱۲ | ۱۳ | ۱۳ |
| وزن کل دستگاه (کیلوگرم) | ۳۵۰۰ | ۳۸۰۰ | ۵۵۰۰ | ۵۸۵۰ | ۷۵۰۰ |
| ابعاد دستگاه (میلی‌متر) | ۳۲۰۰×۲۲۴۰×۱۶۸۰ | ۳۴۰۰×۲۷۵۰×۱۸۵۰ | ۳۸۰۰×۳۱۱۰×۱۷۵۰ | ۳۸۰۰×۳۴۵۰×۱۵۰۰ | ۳۷۵۰×۳۱۰۰×۱۷۵۰ |
• این خشک‌کن به طور گسترده برای خشک کردن مرکب UV چاپ شده روی کاغذ، PCB، PEG و پلاک اسم ابزار استفاده می‌شود.
• از طول موج خاصی برای سخت کردن مرکب UV استفاده می‌کند. از طریق این واکنش، می‌تواند به سطح چاپ، سختی بیشتری بدهد.
• ویژگی‌های روشنایی و ضد سایش و ضد حلال
• تسمه نقاله از جنس تفلون وارداتی از آمریکا ساخته شده است؛ می‌تواند در برابر دماهای بالا، سایش و تابش مقاومت کند.
• دستگاه تنظیم سرعت بدون گام، عملکرد آسان و پایداری را فراهم می‌کند. در حالت‌های چاپ مختلفی موجود است: دستی، چاپ نیمه اتوماتیک و اتوماتیک با سرعت بالا.
• از طریق دو مجموعه سیستم دمنده هوا، ورق به طور محکم به تسمه می‌چسبد.
• دستگاه می‌تواند در حالت‌های مختلفی کار کند: تک لامپ، چند لامپ یا تنظیم بدون گام eps از ۱۰۹.۰ تا ۱۰۰٪، که می‌تواند در مصرف برق صرفه‌جویی کند و عمر لامپ را افزایش دهد.
• دستگاه دارای تجهیزات کشش و صاف کننده اتوماتیک است. آنها را می‌توان به راحتی تنظیم کرد.• ماشین چاپ اسکرین سیلندری با توقف اتوماتیک ETS مجهز به فناوری پیشرفته و طراحی و ساخت مدرن.
• قابلیت چاپ یووی موضعی و چاپ‌های تک‌رنگ و چند رنگ با رجیستری دقیق رنگ‌ها.
• سری ETS با ساختار کلاسیک استاپ-سیلندر و حداکثر سرعت تا ۴۰۰۰ ورق در ساعت (برای فرمت ۱۰۶۰).
• مجهز به پالت‌های با ارتفاع بالا و با تغذیه و تحویل بدون توقف. با این گزینه، ارتفاع پالت تا ۱.۲ متر با سیستم پیش-پالت قابل افزایش است که باعث افزایش ۳۰٪ کارایی می‌شود.
• قابلیت تنظیم توان بدون گام(Stepless) ۱ تا ۳ عدد لامپ یووی به منظور پاسخگویی نیازهای مختلف فرایند خشک‌کنی.
• سری ETS مناسب برای چاپ اسکرین بر روی سرامیک، پوستر، لیبل، منسوجات، قطعات الکترونیکی و غیره.
| مدل | ESUV/IR900 | ESUV/IR1060 | ESUV/IR1300 | ESUV/IR1450 | ESUV/IR1650 |
|---|---|---|---|---|---|
| حداکثر عرض انتقال (میلی‌متر) | ۹۰۰ | ۱۱۰۰ | ۱۴۰۰ | ۱۵۰۰ | ۱۷۰۰ |
| سرعت تسمه نقاله (متر/دقیقه) | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ |
| تعداد لامپ IR (کیلووات* قطعه) | ۲-۲.۵ | ۲-۲.۵ | ۲-۲.۵ | ۲-۲.۵ | ۲-۲.۵ |
| تعداد لامپ UV (کیلووات* قطعه) | ۸×۳ | ۱۰×۳ | ۱۳×۳ | ۱۳×۳ | ۱۵×۳ |
| توان کل (کیلووات) | ۳۳ | ۳۹ | ۴۹ | ۴۹ | ۵۳ |
| وزن کل (کیلوگرم) | ۸۰۰ | ۱۰۰۰ | ۱۱۰۰ | ۱۳۰۰ | ۱۸۰۰ |
| ابعاد بیرونی (میلی‌متر) | ۴۵۰۰×۱۶۶۵×۱۲۲۰ | ۴۵۰۰×۱۸۱۵×۱۲۲۰ | ۴۵۰۰×۲۰۰۰×۱۲۲۰ | ۴۵۰۰×۲۱۱۵×۱۲۲۰ | ۴۵۰۰×۲۳۱۵×۱۲۲۰ |
این تجهیزات را می توان برای تکمیل فرآیند فویل‌کوبی سرد به دستگاه چاپ سیلک نیمه اتوماتیک/تمام اتوماتیک متصل کرد.
فرآیند تکمیلی طیف گسترده‌ای از کاربردها را دارد که برای بسته‌بندی دخانیات و الکل، لوازم آرایشی، بلیستر‌های دارویی، جعبه‌های هدیه مناسب است و پتانسیل بالایی در بهبود کیفیت و تأثیر چاپ و محبوبیت روزافزون در بازار دارد.
| مدل | ELC1060 | ELC1300 | ELC1450 |
|---|---|---|---|
| حداکثر عرض عملیاتی (میلی‌متر) | ۱۱۰۰ | ۱۴۰۰ | ۱۵۰۰ |
| حداقل عرض عملیاتی (میلی‌متر) | ۳۵۰ | ۳۵۰ | ۳۵۰ |
| گراماژ ورق (گرم بر مترمربع) | ۱۵۷-۴۵۰ | ۱۵۷-۴۵۰ | ۱۵۷-۴۵۰ |
| حداکثر قطر رول فویل (میلی‌متر) | ۲۰۰Φ | ۲۰۰Φ | ۲۰۰Φ |
|
حداکثر سرعت خروجی (قطعه/ساعت) |
۴۰۰۰ قطعه برگرم (سرعت کار چاپ فویل سرد ۵۰۰-۱۲۰۰ عدد در ساعت) | ||
| توان کل (کیلووات) | ۱۴٫۵ | ۱۶٫۵ | ۱۶ |
| وزن کل (کیلوگرم) | ≈۷۰۰ | ≈۱۰۰۰ | ≈۱۱۰۰ |
| ابعاد بیرونی (میلی‌متر) | ۲۰۰۰×۲۱۰۰×۱۴۶۰ | ۲۴۵۰×۲۳۰۰×۱۴۶۰ | ۲۶۲۰×۲۳۰۰×۱۴۶۰ |
| مدل | EWC900 | EWC1060 | EWC1300 | EWC1450 | EWC1650 |
|---|---|---|---|---|---|
| حداکثر عرض انتقال (میلی‌متر) | ۹۰۰ | ۱۱۰۰ | ۱۴۰۰ | ۱۵۰۰ | ۱۷۰۰ |
| سرعت تسمه نقاله (متر/دقیقه) | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ |
| محیط سردخانه | R22 | R22 | R22 | R22 | R22 |
| توان کل (کیلووات) | ۵/۵ | ۶ | ۷ | ۷/۵ | ۸ |
| وزن کل (کیلوگرم) | ۵۰۰ | ۶۰۰ | ۷۰۰ | ۸۰۰ | ۹۰۰ |
| ابعاد بیرونی (میلی‌متر) | ۳۰۰۰×۱۶۶۵×۱۲۲۰ | ۳۰۰۰×۱۸۱۵×۱۲۲۰ | ۳۰۰۰×۲۰۰۰×۱۲۲۰ | ۳۰۰۰×۲۱۱۵×۱۲۲۰ | ۳۰۰۰×۲۳۱۵×۱۲۲۰ |
| مدل | ESS900 | ESS1060 | ESS1300 | ESS1450 | ESS1650 |
|---|---|---|---|---|---|
| حداکثر اندازه ورق انباشته (میلی‌متر) | ۹۰۰×۶۰۰ | ۱۱۰۰×۹۰۰ | ۱۴۰۰×۹۰۰ | ۱۵۰۰×۱۱۰۰ | ۱۷۰۰×۱۳۵۰ |
| حداقل اندازه ورق انباشته (میلی‌متر) | ۴۰۰×۳۰۰ | ۵۰۰×۳۵۰ | ۵۶۰×۳۵۰ | ۷۰۰×۵۰۰ | ۷۰۰×۵۰۰ |
| حداکثر ارتفاع پالت (میلی‌متر) | ۷۵۰ | ۷۵۰ | ۷۵۰ | ۷۵۰ | ۷۵۰ |
| توان کل (کیلووات) | ۱/۵ | ۱/۵ | ۱/۵ | ۲/۵ | ۲/۵ |
| وزن کل (کیلوگرم) | ۶۰۰ | ۸۰۰ | ۹۰۰ | ۱۰۰۰ | ۱۱۰۰ |
| ابعاد بیرونی (میلی‌متر) | ۱۸۰۰×۱۹۰۰×۱۲۰۰ | ۲۰۰۰×۲۰۰۰×۱۲۰۰ | ۲۱۰۰×۲۱۰۰×۱۲۰۰ | ۲۳۰۰×۲۳۰۰×۱۲۰۰ | ۲۵۰۰×۲۴۰۰×۱۲۰۰ |
واحدهای تکمیلی با قابلیت اتصال به ماشین چاپ اسکرین تمام اتوماتیک، دستگاه ورنی زنی یووی موضعی، ماشین چاپ افست، ماشین چاپ گراور تک رنگ و غیره را دارد. با هدف دستیابی به جلوه انتقالی هولوگرام ، انواع مختلف جلوه فویل سرد . این ماشین به طور گسترده در سطوح چاپ ضد جعل با کیفیت بالا مانند سیگار، شربت، دارو، لوازم آرایشی، مواد غذایی، محصولات دیجیتال، اسباب‌بازی‌ها، کتاب‌ها و غیره، انواع مختلف ورق کاغذ، بسته‌بندی ورق پلاستیکی استفاده می‌شود.
هم به صورت تک‌دستگاه و هم ترکیبی با کارایی بالا، برای دستیابی به فویل‌کوبی سرد (Cold Foil)، میکروامباس هولوگرام (Cast &Cure)، پوشش‌دهی یووی، دانه برفی(Snowflake) و سایر جلوه‌های ویژه ترکیبی چند فرآیندی، تکمیل یکباره تولید پردازش پس از چاپ.
این سیستم ماژولار دارای مزایای ساختاری کم‌جا و سازگاری قوی است. می‌توان از آن در ترکیب تک دستگاه یا چند ماژول، با قابلیت توسعه سیستم و نگهداری آسان بر اساس تقاضا بهره برد.
ارتفاع را می‌توان با توجه به تجهیزات پشتیبانی و محیط سایت سفارشی کرد تا به موقعیت عالی و موثر فرآیند، کاهش زمان تغذیه و انتقال لجستیک بین فرآیندها، کاهش اپراتورها و بهبود راندمان تولید دست یافت. این دستگاه مجهز به سوئیچ ایمنی یا سنسور برای اطمینان از ایمنی تولید است.
| مدل | 106A | 106AS | 106C | 106CS | 106ACS | 106ACWS |
|---|---|---|---|---|---|---|
| واحد میکروامباس هولوگرام (Cast & Cure) | ● | ● | ○ | ○ | ● | ● |
| واحد فویل‌کوبی سرد (Cold foil stamping) | ○ | ● | ● | ● | ● | |
| استاکر و سیستم خنک‌کننده | ○ | ● | ○ | ● | ● | ● |
| جلوه دانه برفی (Snowflake) | ○ | ○ | ○ | ○ | ○ | ● |
| حداکثر اندازه عملیاتی (میلی‌متر) | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ |
| حداقل اندازه عملیاتی (میلی‌متر) | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ |
| حداکثر محدوده چاپ (میلی‌متر) | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ |
| گراماژ (گرم بر متر مربع) | ۴۵۰–۹۰ | ۴۵۰–۹۰ | ۴۵۰–۱۲۸ | ۴۵۰–۱۲۸ | ۴۵۰–۹۰ | ۴۵۰–۹۰ |
| حداکثر قطر رول فویل (میلی‌متر) | ۵۰۰Φ | ۵۰۰Φ | ۵۰۰Φ | ۵۰۰Φ | ۵۰۰Φ | ۵۰۰Φ |
| حداکثر عرض رول فویل (میلی‌متر) | ۱۰۶۰ | ۱۰۶۰ | ۱۰۶۰ | ۱۰۶۰ | ۱۰۶۰ | ۱۰۶۰ |
| نوع فیلم | BOPP | BOPP | BOPP/PET | BOPP/PET | BOPP/PET | BOPP/PET |
| حداکثر سرعت (ورق/ساعت) | ۸۰۰۰ برای کاغذ ۹۰-۱۵۰ گرمی، ابعاد چاپ ≥ ۶۰۰*۵۰۰ میلی‌متر. سرعت ≥۴۰۰/۳۰۰۰ برای کاغذ ۱۲۸-۱۵۰ گرمی، ابعاد چاپ ≥ ۶۰۰*۵۰۰ میلی‌متر، سرعت چاپ ≥ ۱۰۰۰ ورق. | |||||
| ابعاد بیرونی (متر) | ۴×۴.۱×۳.۸ | ۶.۲×۴.۱×۳.۸ | ۴×۴.۱×۳.۸ | ۶.۲×۴.۱×۳.۸ | ۸.۲×۴.۱×۳.۸ | ۱۰×۴.۱×۳.۸ |
| وزن کل (تن) | ≈۴.۶ | ≈۶.۳ | ≈۴.۳ | ≈۶ | ≈۱۰.۴ | ≈۱۱.۴ |
۱. بالاترین سرعت مکانیکی به مشخصات کاغذ، ورنی یووی، چسب فویل‌کوبی سرد، فیلم انتقالی و فیلم فویل‌کوبی سرد بستگی دارد.
۲. هنگام انجام عملیات فویل‌کوبی سرد، گراماژ ورق ۱۵۰ تا ۴۵۰ گرم است.
