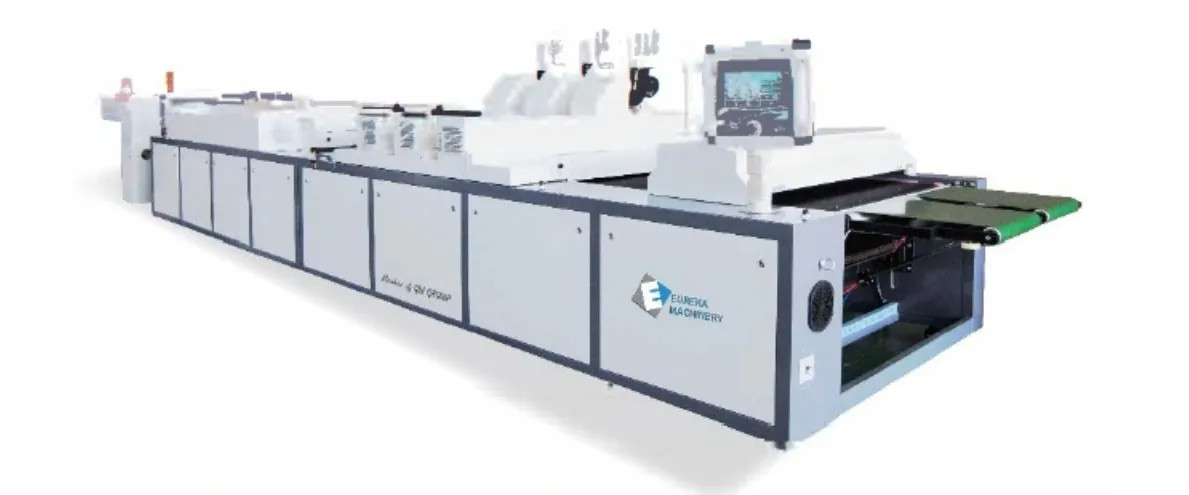

| مدل | EWS780 | EWS1060 | EWS1650 |
|---|---|---|---|
| حداکثر اندازه ورق (میلی‌متر) | ۷۸۰×۵۴۰ | ۱۰۶۰×۷۴۰ | ۱۷۰۰×۱۳۵۰ |
| حداقل اندازه ورق (میلی‌متر) | ۳۵۰×۲۷۰ | ۵۰۰×۳۵۰ | ۷۵۰×۵۰۰ |
| حداکثر محدوده چاپ (میلی‌متر) | ۷۸۰×۵۲۰ | ۱۰۲۰×۷۲۰ | ۱۶۵۰×۱۲۰۰ |
| ضخامت ورق (گرم بر متر مربع) | ۹۰-۳۵۰ | ۱۲۰-۳۵۰ | ۱۶۰-۳۲۰ |
| سرعت چاپ (ورق/ساعت) | ۵۰۰-۳۳۰۰ | ۵۰۰-۳۰۰۰ | ۶۰۰-۲۰۰۰ |
| اندازه قاب شابلون (میلی‌متر) | ۹۴۰×۹۴۰ | ۱۲۸۰×۱۱۴۰ | ۱۹۲۰×۱۶۳۰ |
| توان کل (کیلووات) | ۷/۸ | ۸/۲ | ۱۸ |
| وزن کل (کیلوگرم) | ۳۸۰۰ | ۴۵۰۰ | ۵۸۰۰ |
| ابعاد بیرونی (میلی‌متر) | ۳۱۰۰×۲۰۲۰×۱۲۷۰ | ۳۶۰۰×۲۳۵۰×۱۳۲۰ | ۷۲۵۰×۲۶۵۰×۱۷۰۰ |

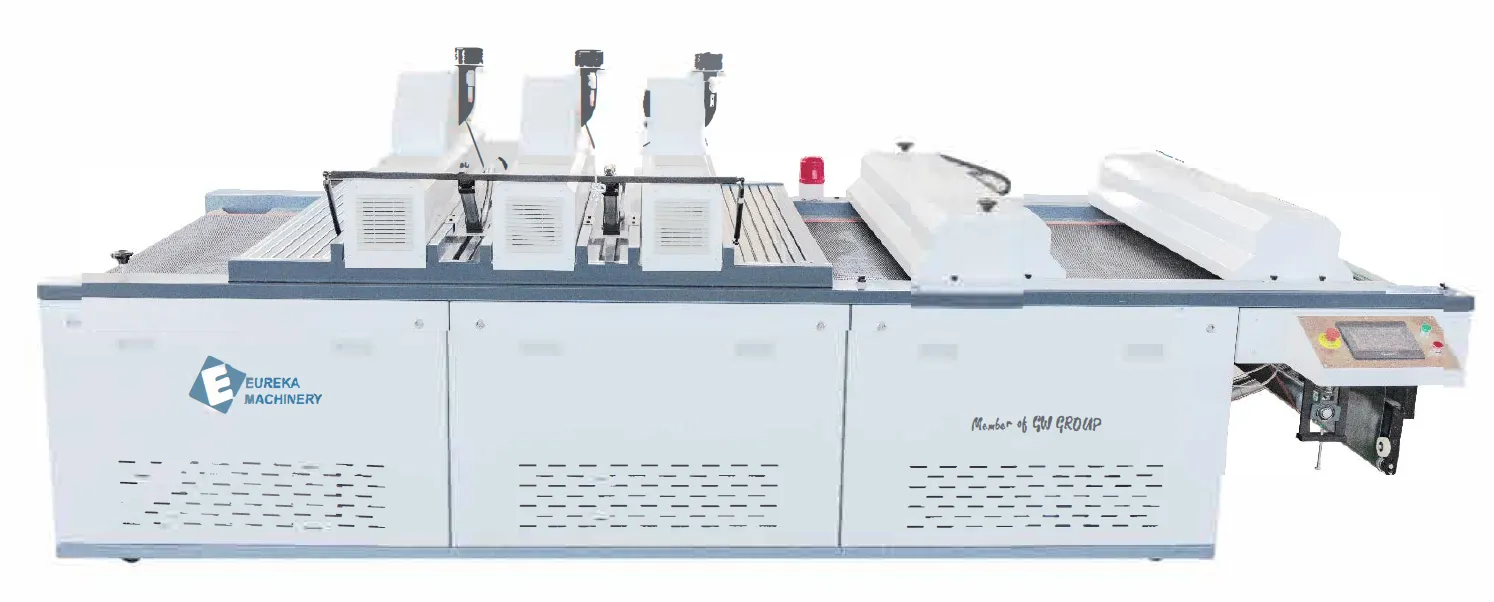

• این خشک‌کن به طور گسترده برای خشک کردن مرکب یووی چاپ شده روی کاغذ، PCB، PEG و پلاک اسم ابزار استفاده می‌شود.
• از طول موج خاصی برای سخت کردن مرکب یووی استفاده می‌کند. از طریق این واکنش، می‌تواند به سطح چاپ، سختی بیشتری بدهد.
• ویژگی‌های روشنایی و ضد سایش و ضد حلال
• تسمه نقاله از جنس تفلون وارداتی از آمریکا ساخته شده است؛ می‌تواند در برابر دماهای بالا، سایش و تابش مقاومت کند.
• دستگاه تنظیم سرعت بدون گام، عملکرد آسان و پایداری را فراهم می‌کند. در حالت‌های چاپ مختلفی موجود است: دستی، چاپ نیمه اتوماتیک و اتوماتیک با سرعت بالا.
• از طریق دو سری سیستم دمنده هوا، کاغذ به طور محکم به تسمه می‌چسبد.
• دستگاه می‌تواند در حالت‌های مختلفی کار کند: تک لامپ، چند لامپ یا تنظیم بدون گام eps از ۱۰۹.۰ تا ۱۰۰٪، که می‌تواند در مصرف برق صرفه‌جویی کند و عمر لامپ را افزایش دهد.
• دستگاه دارای یک دستگاه کشش و یک دستگاه صاف کننده خودکار است. آنها را می‌توان به راحتی تنظیم کرد.
| مدل | ESUV/IR900 | ESUV/IR1060 | ESUV/IR1300 | ESUV/IR1450 | ESUV/IR1650 |
|---|---|---|---|---|---|
| حداکثر عرض انتقال (میلی‌متر) | ۹۰۰ | ۱۱۰۰ | ۱۴۰۰ | ۱۵۰۰ | ۱۷۰۰ |
| سرعت تسمه نقاله (متر/دقیقه) | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ |
| تعداد لامپ IR (کیلووات* قطعه) | ۲-۲.۵ | ۲-۲.۵ | ۲-۲.۵ | ۲-۲.۵ | ۲-۲.۵ |
| تعداد لامپ UV (کیلووات* قطعه) | ۸×۳ | ۱۰×۳ | ۱۳×۳ | ۱۳×۳ | ۱۵×۳ |
| توان کل (کیلووات) | ۳۳ | ۳۹ | ۴۹ | ۴۹ | ۵۳ |
| وزن کل (کیلوگرم) | ۸۰۰ | ۱۰۰۰ | ۱۱۰۰ | ۱۳۰۰ | ۱۸۰۰ |
| ابعاد بیرونی (میلی‌متر) | ۴۵۰۰×۱۶۶۵×۱۲۲۰ | ۴۵۰۰×۱۸۱۵×۱۲۲۰ | ۴۵۰۰×۲۰۰۰×۱۲۲۰ | ۴۵۰۰×۲۱۱۵×۱۲۲۰ | ۴۵۰۰×۲۳۱۵×۱۲۲۰ |

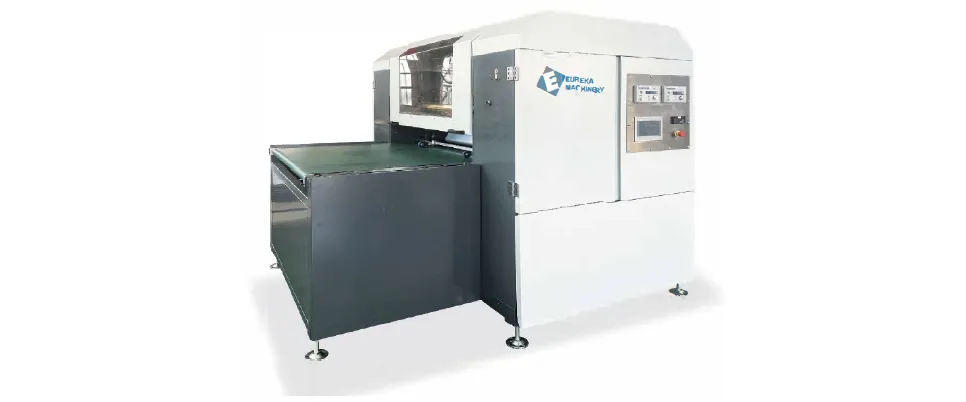

این تجهیزات برای تکمیل فرآیند فویل‌کوبی سرد به دستگاه چاپ اسکرین نیمه اتوماتیک/تمام اتوماتیک متصل می‌شوند.
فرآیند چاپ طیف گسترده‌ای از کاربردها را دارد که برای بسته‌بندی دخانیات و الکل، لوازم آرایشی، بلیستر‌های دارویی، جعبه‌های هدیه مناسب است و پتانسیل بالایی در بهبود کیفیت و جلوه چاپ و محبوبیت روزافزون در بازار دارد.
| مدل | ELC1060 | ELC1300 | ELC1450 |
|---|---|---|---|
| حداکثر عرض عملیاتی (میلی‌متر) | ۱۱۰۰ | ۱۴۰۰ | ۱۵۰۰ |
| حداقل عرض عملیاتی (میلی‌متر) | ۳۵۰ | ۳۵۰ | ۳۵۰ |
| گراماژ ورق (گرم بر مترمربع) | ۱۵۷-۴۵۰ | ۱۵۷-۴۵۰ | ۱۵۷-۴۵۰ |
| حداکثر قطر رول فویل (میلی‌متر) | ۲۰۰Φ | ۲۰۰Φ | ۲۰۰Φ |
|
حداکثر سرعت خروجی (قطعه/ساعت) |
۴۰۰۰ قطعه برگرم (سرعت کار چاپ فویل سرد ۵۰۰-۱۲۰۰ عدد در ساعت) | ||
| توان کل (کیلووات) | ۱۴٫۵ | ۱۶٫۵ | ۱۶ |
| وزن کل (کیلوگرم) | ≈۷۰۰ | ≈۱۰۰۰ | ≈۱۱۰۰ |
| ابعاد بیرونی (میلی‌متر) | ۲۰۰۰×۲۱۰۰×۱۴۶۰ | ۲۴۵۰×۲۳۰۰×۱۴۶۰ | ۲۶۲۰×۲۳۰۰×۱۴۶۰ |
| مدل | EWC900 | EWC1060 | EWC1300 | EWC1450 | EWC1650 |
|---|---|---|---|---|---|
| حداکثر عرض انتقال (میلی‌متر) | ۹۰۰ | ۱۱۰۰ | ۱۴۰۰ | ۱۵۰۰ | ۱۷۰۰ |
| سرعت تسمه نقاله (متر/دقیقه) | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ | ۰-۶۵ |
| محیط سردخانه | R22 | R22 | R22 | R22 | R22 |
| توان کل (کیلووات) | ۵/۵ | ۶ | ۷ | ۷/۵ | ۸ |
| وزن کل (کیلوگرم) | ۵۰۰ | ۶۰۰ | ۷۰۰ | ۸۰۰ | ۹۰۰ |
| ابعاد بیرونی (میلی‌متر) | ۳۰۰۰×۱۶۶۵×۱۲۲۰ | ۳۰۰۰×۱۸۱۵×۱۲۲۰ | ۳۰۰۰×۲۰۰۰×۱۲۲۰ | ۳۰۰۰×۲۱۱۵×۱۲۲۰ | ۳۰۰۰×۲۳۱۵×۱۲۲۰ |

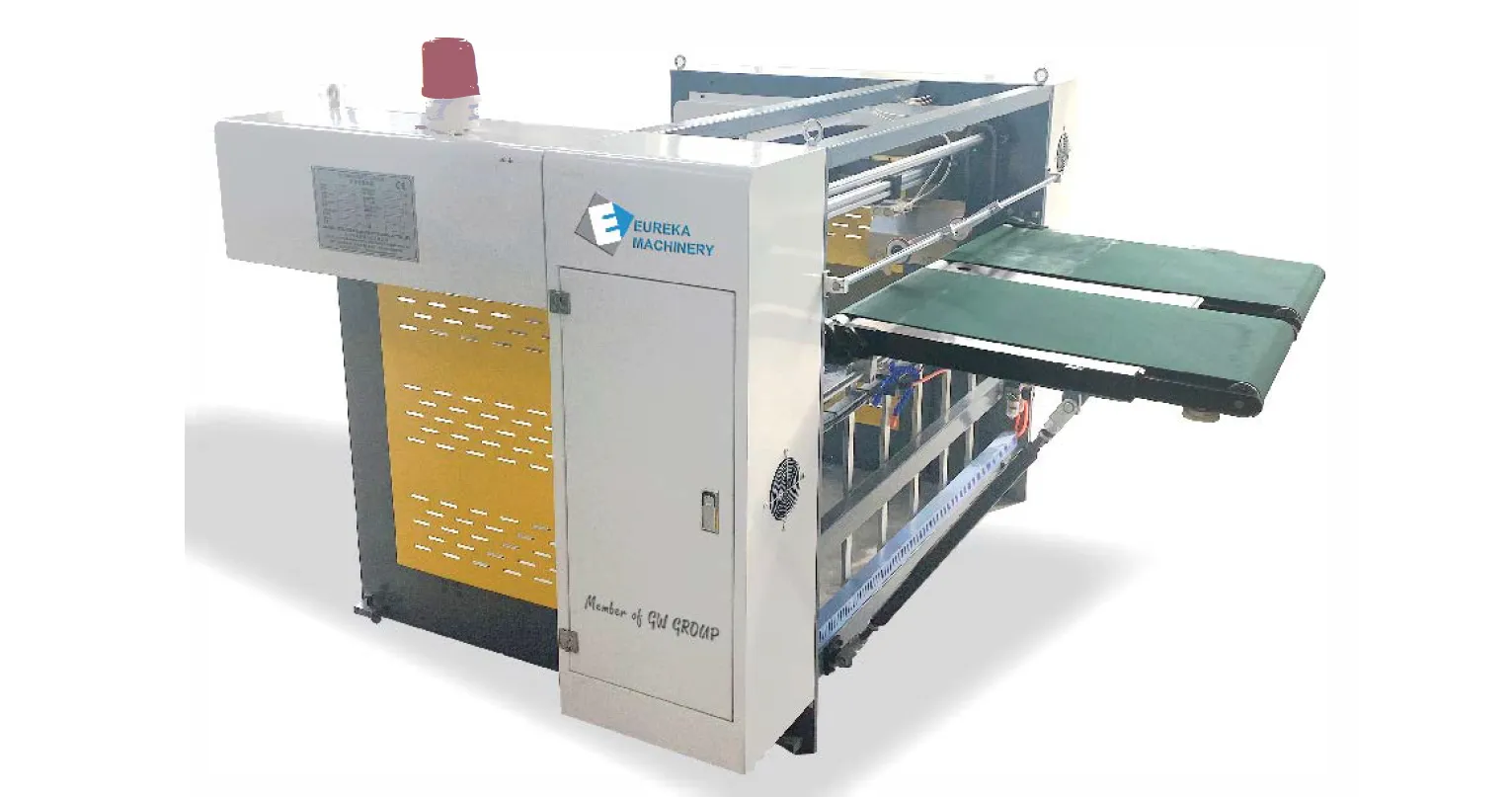

| مدل | ESS900 | ESS1060 | ESS1300 | ESS1450 | ESS1650 |
|---|---|---|---|---|---|
| حداکثر اندازه ورق انباشته (میلی‌متر) | ۹۰۰×۶۰۰ | ۱۱۰۰×۹۰۰ | ۱۴۰۰×۹۰۰ | ۱۵۰۰×۱۱۰۰ | ۱۷۰۰×۱۳۵۰ |
| حداقل اندازه ورق انباشته (میلی‌متر) | ۴۰۰×۳۰۰ | ۵۰۰×۳۵۰ | ۵۶۰×۳۵۰ | ۷۰۰×۵۰۰ | ۷۰۰×۵۰۰ |
| حداکثر ارتفاع پالت (میلی‌متر) | ۷۵۰ | ۷۵۰ | ۷۵۰ | ۷۵۰ | ۷۵۰ |
| توان کل (کیلووات) | ۱/۵ | ۱/۵ | ۱/۵ | ۲/۵ | ۲/۵ |
| وزن کل (کیلوگرم) | ۶۰۰ | ۸۰۰ | ۹۰۰ | ۱۰۰۰ | ۱۱۰۰ |
| ابعاد بیرونی (میلی‌متر) | ۱۸۰۰×۱۹۰۰×۱۲۰۰ | ۲۰۰۰×۲۰۰۰×۱۲۰۰ | ۲۱۰۰×۲۱۰۰×۱۲۰۰ | ۲۳۰۰×۲۳۰۰×۱۲۰۰ | ۲۵۰۰×۲۴۰۰×۱۲۰۰ |

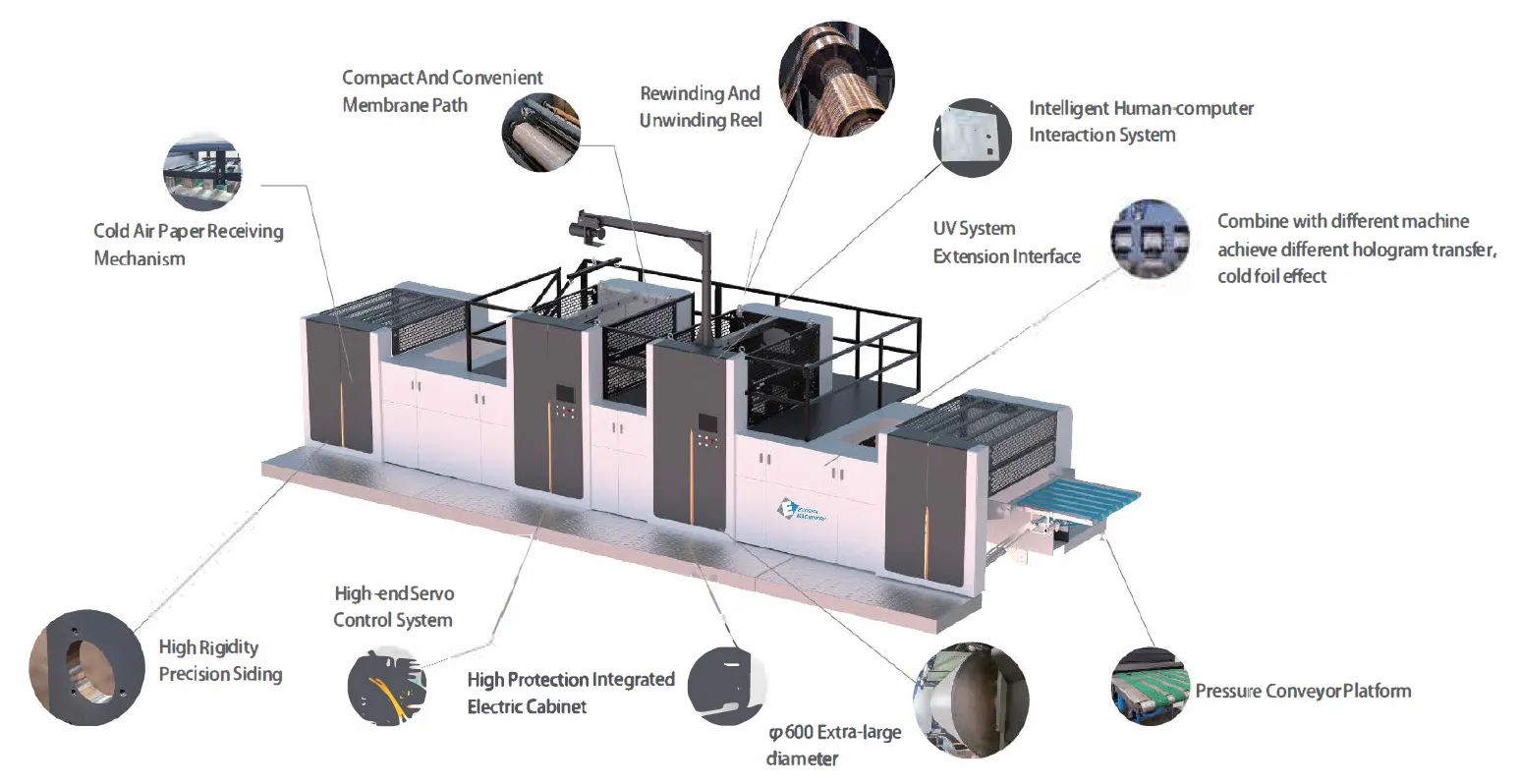

واحدهای تکمیلی با قابلیت اتصال به ماشین چاپ اسکرین تمام اتوماتیک، دستگاه ورنی زنی یووی موضعی، ماشین چاپ افست، ماشین چاپ گراور تک رنگ و غیره را دارد. با هدف دستیابی به جلوه انتقالی هولوگرام ، انواع مختلف جلوه فویل سرد . این ماشین به طور گسترده در سطوح چاپ ضد جعل با کیفیت بالا مانند سیگار، شربت، دارو، لوازم آرایشی، مواد غذایی، محصولات دیجیتال، اسباب‌بازی‌ها، کتاب‌ها و غیره، انواع مختلف ورق کاغذ، بسته‌بندی ورق پلاستیکی استفاده می‌شود.

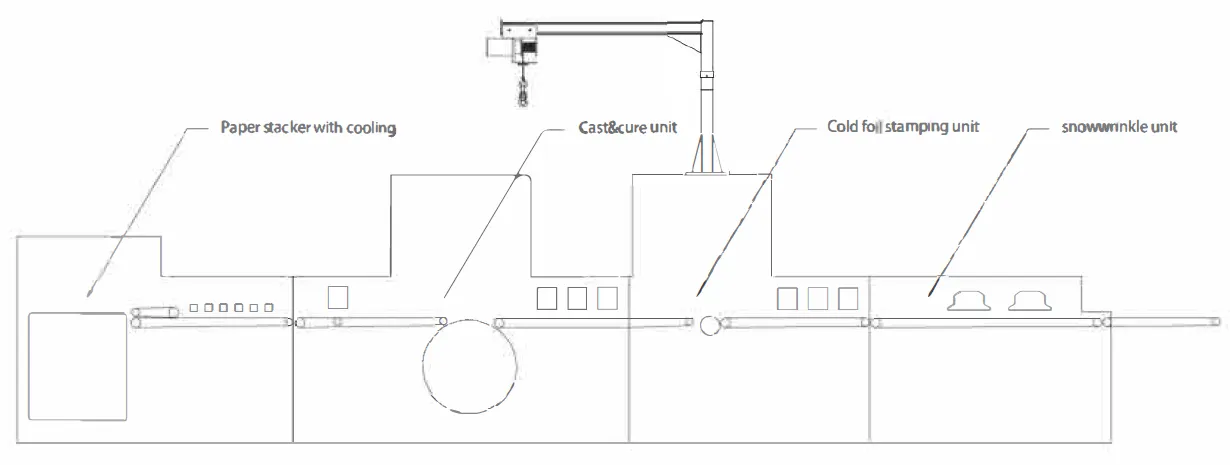

هم به صورت تک‌دستگاه و هم ترکیبی با کارایی بالا، برای دستیابی به فویل‌کوبی سرد (Cold Foil)، میکروامباس هولوگرام (Cast &Cure)، پوشش‌دهی یووی، دانه برفی(Snowflake) و سایر جلوه‌های ویژه ترکیبی چند فرآیندی، تکمیل یکباره تولید پردازش پس از چاپ.
این سیستم ماژولار دارای مزایای ساختاری کم‌جا و سازگاری قوی است. می‌توان از آن در ترکیب تک دستگاه یا چند ماژول، با قابلیت توسعه سیستم و نگهداری آسان بر اساس تقاضا بهره برد.
ارتفاع را می‌توان با توجه به تجهیزات پشتیبانی و محیط سایت سفارشی کرد تا به موقعیت عالی و موثر فرآیند، کاهش زمان تغذیه و انتقال لجستیک بین فرآیندها، کاهش اپراتورها و بهبود راندمان تولید دست یافت. این دستگاه مجهز به سوئیچ ایمنی یا سنسور برای اطمینان از ایمنی تولید است.
| مدل | 106A | 106AS | 106C | 106CS | 106ACS | 106ACWS |
|---|---|---|---|---|---|---|
| واحد میکروامباس هولوگرام (Cast & Cure) | ● | ● | ○ | ○ | ● | ● |
| واحد فویل‌کوبی سرد (Cold foil stamping) | ○ | ● | ● | ● | ● | |
| استاکر و سیستم خنک‌کننده | ○ | ● | ○ | ● | ● | ● |
| جلوه دانه برفی (Snowflake) | ○ | ○ | ○ | ○ | ○ | ● |
| حداکثر اندازه عملیاتی (میلی‌متر) | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ | ۷۴۰×۱۰۶۰ |
| حداقل اندازه عملیاتی (میلی‌متر) | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ | ۳۹۳×۵۴۶ |
| حداکثر محدوده چاپ (میلی‌متر) | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ | ۷۳۰×۱۰۳۰ |
| گراماژ (گرم بر متر مربع) | ۴۵۰–۹۰ | ۴۵۰–۹۰ | ۴۵۰–۱۲۸ | ۴۵۰–۱۲۸ | ۴۵۰–۹۰ | ۴۵۰–۹۰ |
| حداکثر قطر رول فویل (میلی‌متر) | ۵۰۰Φ | ۵۰۰Φ | ۵۰۰Φ | ۵۰۰Φ | ۵۰۰Φ | ۵۰۰Φ |
| حداکثر عرض رول فویل (میلی‌متر) | ۱۰۶۰ | ۱۰۶۰ | ۱۰۶۰ | ۱۰۶۰ | ۱۰۶۰ | ۱۰۶۰ |
| نوع فیلم | BOPP | BOPP | BOPP/PET | BOPP/PET | BOPP/PET | BOPP/PET |
| حداکثر سرعت (ورق/ساعت) | ۸۰۰۰ برای کاغذ ۹۰-۱۵۰ گرمی، ابعاد چاپ ≥ ۶۰۰*۵۰۰ میلی‌متر. سرعت ≥۴۰۰/۳۰۰۰ برای کاغذ ۱۲۸-۱۵۰ گرمی، ابعاد چاپ ≥ ۶۰۰*۵۰۰ میلی‌متر، سرعت چاپ ≥ ۱۰۰۰ ورق. | |||||
| ابعاد بیرونی (متر) | ۴×۴.۱×۳.۸ | ۶.۲×۴.۱×۳.۸ | ۴×۴.۱×۳.۸ | ۶.۲×۴.۱×۳.۸ | ۸.۲×۴.۱×۳.۸ | ۱۰×۴.۱×۳.۸ |
| وزن کل (تن) | ≈۴.۶ | ≈۶.۳ | ≈۴.۳ | ≈۶ | ≈۱۰.۴ | ≈۱۱.۴ |
۱. بالاترین سرعت مکانیکی به مشخصات کاغذ، ورنی یووی، چسب فویل‌کوبی سرد، فیلم انتقالی و فیلم فویل‌کوبی سرد بستگی دارد.
۲. هنگام انجام عملیات فویل‌کوبی سرد، گراماژ ورق ۱۵۰ تا ۴۵۰ گرم است.
