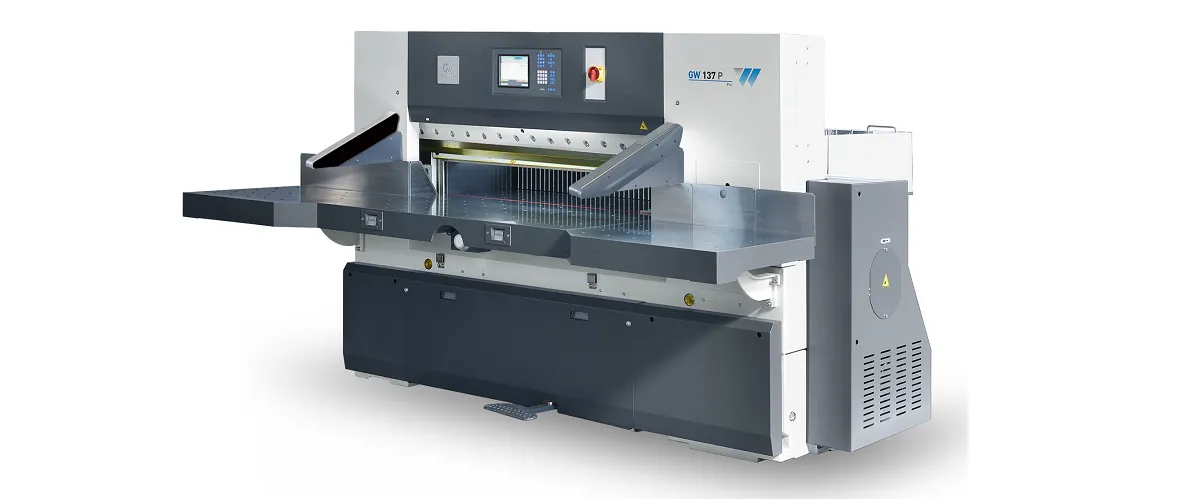

سری GW-P یک دستگاه برش کاغذ اقتصادی است که توسط GW بر اساس بیش از ۲۰ سال توسعه، تولید، تجربه و مطالعه و تجزیه و تحلیل نیازهای تعداد زیادی از مشتریان متوسط، توسعه یافته است. بر اساس کیفیت و ایمنی، ما برخی از عملکردهای این دستگاه را تنظیم می‌کنیم تا هزینه استفاده را کاهش داده و قدرت رقابتی شما را افزایش دهیم. سیستم کنترل کامپیوتری پیشرفته ۱۵ اینچی و عملکرد کاملاً خودکار.
برش‌های گیوتینی GW-P در پنج اندازه برش ارائه می‌شوند:
۸۰ سانتیمتر
۹۲ سانتیمتر
۱۱۵ سانتیمتر
۱۳۷ سانتیمتر
۱۷۶ سانتیمتر
بیایید به ساختار و مکانیزم درونی GW-P بپردازیم. در اینجا نگاهی اجمالی به برخی از ویژگی‌های ماشین‌های برش پرسرعت GW-P می‌اندازیم.

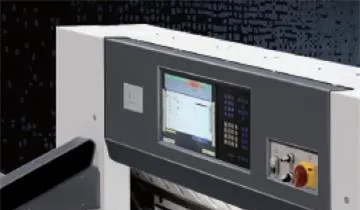

- واحد کنترل کامپیوتری GW-P با صفحه نمایش لمسی رنگی ۱۵ اینچی برای خودکارسازی حرکت گونیای پشت، کاربرپسندترین سیستم در صنعت است، بیش از ۵۰۰۰۰ برنامه برای صرفه‌جویی در کار و دارای صفحه کلید.
قدرت برش توسط یک کلاچ هیدرولیکی و طراحی چرخ‌دنده حلزونی آزمایش‌شده در طول زمان تأمین می‌شود.
تنگ تماسی بالشتکی، اختلال در بند کاغذ تحت برش را از بین می‌برد.
تیغه‌های فولادی پرسرعت دوام بیشتری را ارائه می‌دهند.
میز هوا (ساچمه‌دار) با دمنده داخلی امکان حرکت آسان مواد را فراهم می‌کند.
کنترل گونیای پشت با یک دست برای تنظیمات سریع و دقیق، توسط سیستم سروو YASKAWA هدایت می‌شود.
سیستم تنگ هیدرولیکی قابل تنظیم، الکترونیکی و قابل برنامه‌ریزی آسان.
واحد بالابر تیغ امکان تعویض سریع، ساده و ایمن تیغ را فراهم می‌کند.
میز چدنی یکپارچه، روکش کرومی و بدون شیار، محکم و با سرویس نگهداری آسان است.
میزهای جانبی چدنی کرومی بزرگ با هوا (ساچمه‌دار) استاندارد هستند
حامل تیغ توسط دو قطعه تنظیم‌گر لقی در کشویی هدایت می‌شود که برای استحکام و دقت برش مهندسی شده‌اند

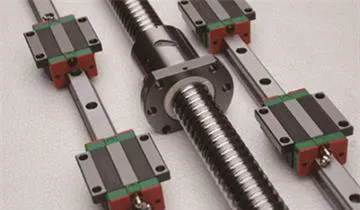

مارپیچ ساچمه‌ای و راهنمای یاتاقان دوگانه، موقعیت دقیق گونیای پشت را تضمین می‌کنند
پدال تنگ نرم، فشار ایمن ۳۰ کیلوگرمی و استفاده آسان از تنگ را تضمین می‌کند
ماژول ایمنی Pilz اختیاری، پرده نوری AB ایمنی و تمام قطعات الکترونیکی استاندارد CE، می‌توانند مطابق با استاندارد CE ساخته شوند
ویژگی‌های متعدد دیگری مانند سیستم حفاظت اضافه بار حامل تیغ، پرده نوری مادون قرمز
مدل
GW80P
GW92P
GW115P
GW137P
GW176P
اندازه (سانتیمتر)
:GW80P
۸۰
:GW92P
۹۲
:GW115P
۱۱۵
:GW137P
۱۳۷
:GW176P
۱۷۶
نمایشگر ۱۵ اینچی
:GW80P
○
:GW92P
○
:GW115P
○
:GW137P
○
:GW176P
○
صفحه نمایش لمسی
:GW80P
△
:GW92P
△
:GW115P
△
:GW137P
△
:GW176P
△
سرعت گونیای پشت ۱۶ متر
:GW80P
○
:GW92P
○
:GW115P
○
:GW137P
○
:GW176P
○
مارپیچ ساچمه‌ای دوبل
:GW80P
○
:GW92P
○
:GW115P
○
:GW137P
○
:GW176P
○
میز کرومی مجهز به صفحه باد
:GW80P
○
:GW92P
○
:GW115P
○
:GW137P
○
:GW176P
○
میزهای جانبی بزرگ ۱۰۰۰*۷۵۰ میلیمتر
:GW80P
×
:GW92P
×
:GW115P
△
:GW137P
△
:GW176P
△
کلاچ الکترومغناطیسی
:GW80P
×
:GW92P
○
:GW115P
×
:GW137P
×
:GW176P
×
کلاچ هیدرولیکی، پمپ دنده ایتالیایی
:GW80P
○
:GW92P
△
:GW115P
○
:GW137P
○
:GW176P
○
سیستم هیدرولیک وسل-آلمان
:GW80P
△
:GW92P
△
:GW115P
△
:GW137P
△
:GW176P
△
دارای عملکرد آنلاین و USB
:GW80P
×
:GW92P
×
:GW115P
×
:GW137P
×
:GW176P
×
برش بهینه شده
:GW80P
×
:GW92P
×
:GW115P
×
:GW137P
×
:GW176P
×
سیستم عیب‌یابی خودکار
:GW80P
○
:GW92P
○
:GW115P
○
:GW137P
○
:GW176P
○
فشار تنگ قابل برنامه‌ریزی
:GW80P
△
:GW92P
△
:GW115P
△
:GW137P
△
:GW176P
△
قاب محافظ میز پشت
:GW80P
△
:GW92P
△
:GW115P
△
:GW137P
△
:GW176P
○*
فشار پدال تنگ ایمن ۳۰ کیلوگرم
:GW80P
△
:GW92P
△
:GW115P
△
:GW137P
△
:GW176P
△
TUV CE
:GW80P
△
:GW92P
△
:GW115P
△
:GW137P
△
:GW176P
△
ماژول PILZ، کنترل پشتیبان، پرده نوری Leuze – آلمان
:GW80P
○
:GW92P
○
:GW115P
○
:GW137P
○
:GW176P
○
○ استاندارد △ انتخابی
*GW176: فشار ایمن ۵۰ کیلوگرم
مدل
۸۰
۹۲
۱۱۵
۱۳۷
۱۷۶
دهانه برش (میلیمتر)
:۸۰
۸۰۰ میلیمتر
:۹۲
۹۲۰ میلیمتر
:۱۱۵
۱۱۵۰ میلیمتر
:۱۳۷
۱۳۷۰ میلیمتر
:۱۷۶
۱۷۶۰ میلیمتر
طول برش (میلیمتر)
:۸۰
۸۰۰ میلیمتر
:۹۲
۹۲۰ میلیمتر
:۱۱۵
۱۱۵۰ میلیمتر
:۱۳۷
۱۴۵۰ میلیمتر
:۱۷۶
۲۰۰۰ میلیمتر
ارتفاع برش (بدون قطعه ریز بر)
:۸۰
۱۳۰ میلیمتر
:۹۲
۱۳۰ میلیمتر
:۱۱۵
۱۶۵ میلیمتر
:۱۳۷
۱۶۵ میلیمتر
:۱۷۶
۱۶۵ میلیمتر
توان موتور اصلی
:۸۰
۳ کیلووات
:۹۲
۳ کیلووات
:۱۱۵
۴ کیلووات
:۱۳۷
۴ کیلووات
:۱۷۶
۷.۵ کیلووات
وزن ناخالص
:۸۰
۲۲۰۰ کیلوگرم
:۹۲
۲۸۰۰ کیلوگرم
:۱۱۵
۳۸۰۰ کیلوگرم
:۱۳۷
۴۵۰۰ کیلوگرم
:۱۷۶
۷۵۰۰ کیلوگرم
عرض ماشین
:۸۰
۲۱۰۵ میلیمتر
:۹۲
۲۳۲۸ میلیمتر
:۱۱۵
۲۶۸۰ میلیمتر
:۱۳۷
۲۹۰۰ میلیمتر
:۱۷۶
۳۷۶۰ میلیمتر
طول ماشین
:۸۰
۱۹۹۵ میلیمتر
:۹۲
۲۰۷۰ میلیمتر
:۱۱۵
۲۵۰۰ میلیمتر
:۱۳۷
۲۸۲۳ میلیمتر
:۱۷۶
۳۴۸۰ میلیمتر
ارتفاع ماشین
:۸۰
۱۶۲۲ میلیمتر
:۹۲
۱۶۲۲ میلیمتر
:۱۱۵
۱۶۸۰ میلیمتر
:۱۳۷
۱۶۸۰ میلیمتر
:۱۷۶
۱۷۳۰ میلیمتر
حداقل فشار تنگ
:۸۰
۱.۵ کیلونیوتن
:۹۲
۱.۵ کیلونیوتن
:۱۱۵
۱.۵ کیلونیوتن
:۱۳۷
۱.۵ کیلونیوتن
:۱۷۶
۳ کیلونیوتن
حداکثر فشار تنگ
:۸۰
۳۰ کیلونیوتن
:۹۲
۳۰ کیلونیوتن
:۱۱۵
۴۵ کیلونیوتن
:۱۳۷
۴۵ کیلونیوتن
:۱۷۶
۷۰ کیلونیوتن
مشخصات تیغ
:۸۰
۱۲.۷ میلیمتر
:۹۲
۱۲.۷ میلیمتر
:۱۱۵
۱۳.۷۵ میلیمتر
:۱۳۷
۱۳.۷۵ میلیمتر
:۱۷۶
۱۳.۷۵ میلیمتر
حد مجاز سنگ‌زنی
:۸۰
۳۰ میلیمتر
:۹۲
۳۰ میلیمتر
:۱۱۵
۶۰ میلیمتر
:۱۳۷
۶۰ میلیمتر
:۱۷۶
۶۰ میلیمتر
کوچکترین برش بدون ریز بر
:۸۰
۱۸ میلیمتر
:۹۲
۲۵ میلیمتر
:۱۱۵
۲۵ میلیمتر
:۱۳۷
۲۵ میلیمتر
:۱۷۶
۳۵ میلیمتر
کوچکترین برش با ریز بر
:۸۰
۵۲ میلیمتر
:۹۲
۸۵ میلیمتر
:۱۱۵
۹۰ میلیمتر
:۱۳۷
۹۰ میلیمتر
:۱۷۶
۱۲۰ میلیمتر
سرعت تیغ
:۸۰
۴۵ بار/ دقیقه
:۹۲
۴۵ بار/ دقیقه
:۱۱۵
۴۵ بار/ دقیقه
:۱۳۷
۴۵ بار/ دقیقه
:۱۷۶
۴۵ بار/ دقیقه
ابعاد صندوق (طول*عرض*ارتفاع) میلیمتر
:۸۰
۲۲۵۰*۱۴۰۰*۱۸۵۰
:۹۲
۲۲۵۰*۱۴۰۰*۱۸۵۰
:۱۱۵
۲۶۵۰*۱۴۵۰*۲۰۰۰
:۱۳۷
۲۹۵۰*۱۵۵۰*۲۰۰۰
:۱۷۶
۳۷۰۰*۱۶۰۰*۲۳۰۰
منبع تغذیه
:۸۰
۳ فاز ۴۰۰ ولت ۵۰ هرتز
:۹۲
۳ فاز ۴۰۰ ولت ۵۰ هرتز
:۱۱۵
۳ فاز ۴۰۰ ولت ۵۰ هرتز
:۱۳۷
۳ فاز ۴۰۰ ولت ۵۰ هرتز
:۱۷۶
۳ فاز ۴۰۰ ولت ۵۰ هرتز
