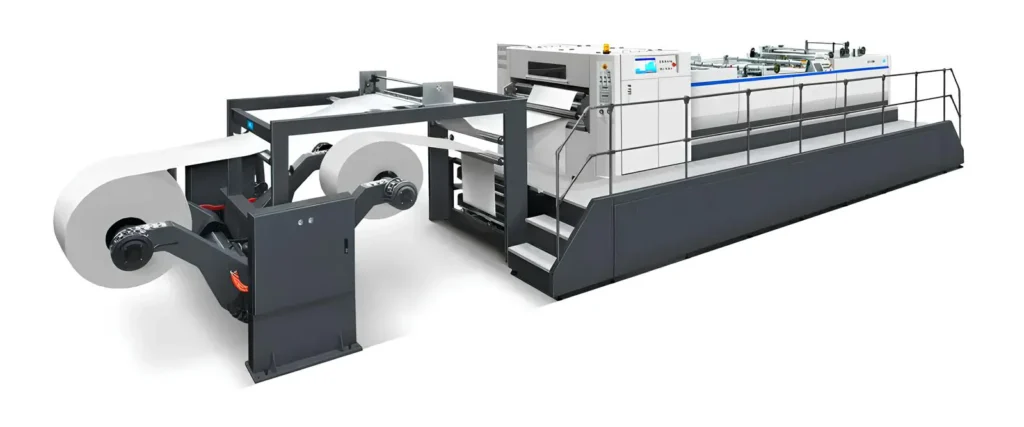

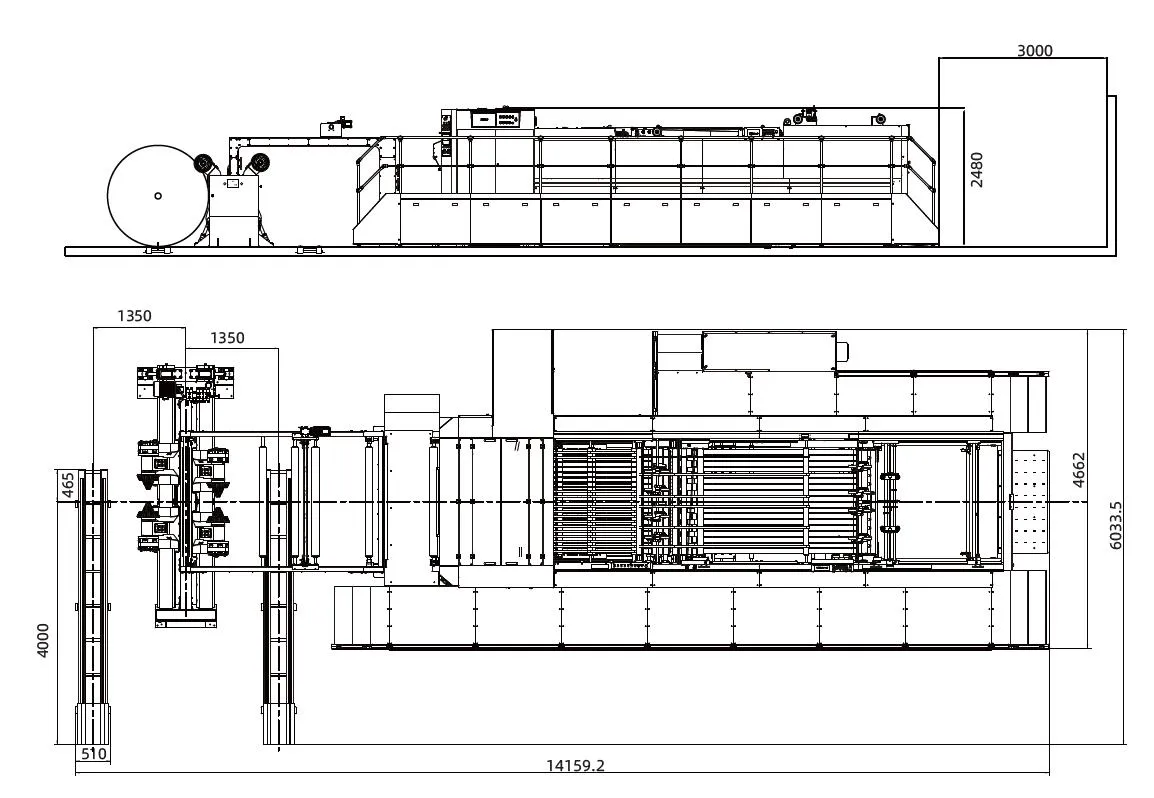

دستگاه برش دو تیغه سری GW-D از طراحی پیشرفته سیلندرهای دوار تیغه‌ای بهره می‌برد که مستقیماً توسط سروو موتور AC پرقدرت با دقت بالا و برش تمیز هدایت می‌شوند. GW-D به طور گسترده برای برش مقوا، کاغذ کرافت، کاغذ لمینت آلومینیومی، کاغذ متالیزه، کاغذ هنری، کاغذ دوپلکس و غیره تا ضخامت 1000 گرم در متر مربع استفاده می‌شود.

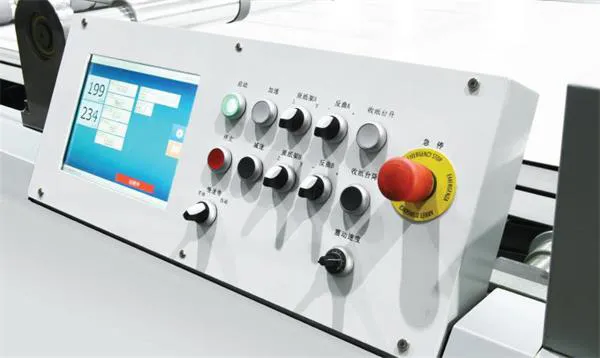

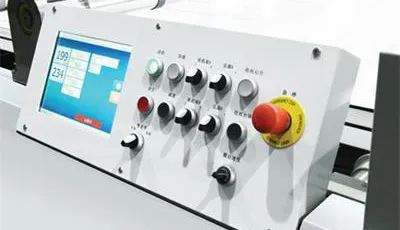

1. صفحه نمایش لمسی دوگانه 19 اینچی و 10.4 اینچی در واحد برش و واحد تحویل برای تنظیم و نمایش اندازه ورق، تعداد، سرعت برش، لب‌پوشانی تحویل و موارد دیگر استفاده می‌شود. کنترل‌های صفحه لمسی با PLC زیمنس کار می‌کنند.
2. واحد برش TWIN KNIFE دارای یک جفت تیغه برش دوار همزمان قیچی‌وار روی مواد است تا برش صاف و دقیقی را برای کاغذ از 150 گرم در متر مربع تا 1000 گرم در متر مربع انجام دهد.

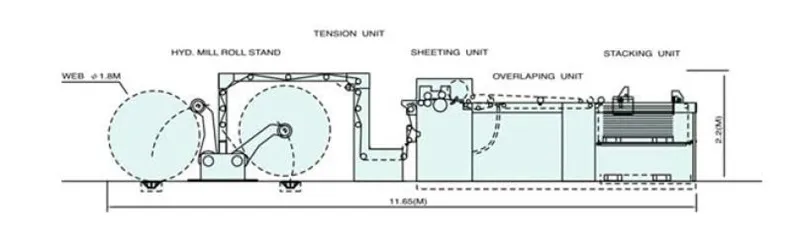

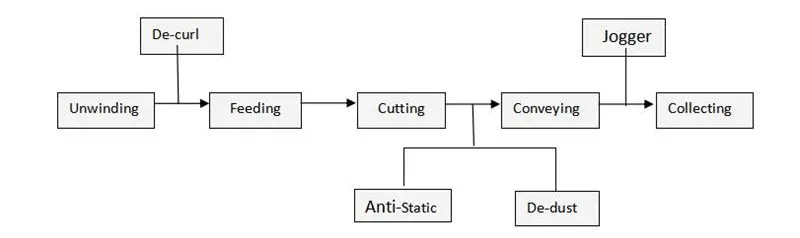

طبق فناوری محصولات GW، این دستگاه عمدتاً برای تبدیل ورق کاغذ در کارخانه‌های کاغذسازی، چاپخانه‌ها و غیره استفاده می‌شود و عمدتاً فرآیندهایی از جمله رول بازکن – برش – انتقال و جمع‌آوری و دسته‌بندی ورق‌ها را انجام می‌دهد.
صفحه نمایش لمسی دوگانه 19 اینچی و 10.4 اینچی در واحد برش و واحد تحویل برای تنظیم و نمایش اندازه ورق، تعداد، سرعت برش، لب‌پوشانی تحویل و موارد دیگر استفاده می‌شود. کنترل‌های صفحه لمسی با PLC زیمنس کار می‌کنند.

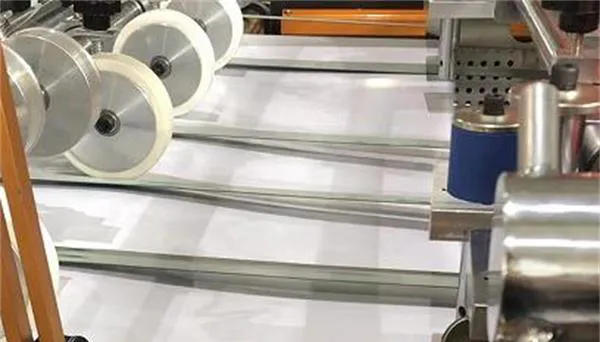

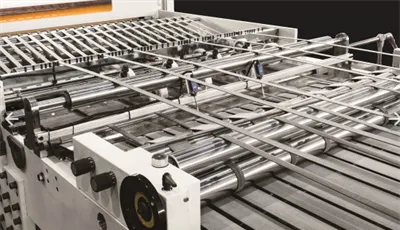

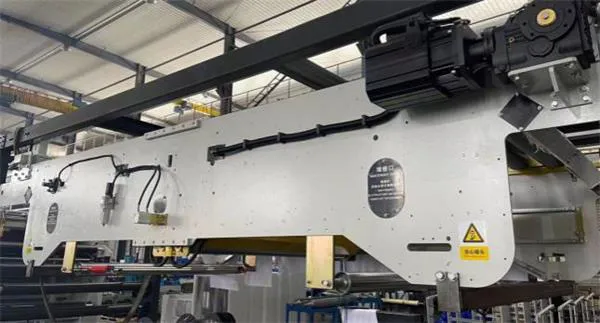

تسمه پرسرعت توسط سروو موتور پرقدرت CT بریتانیا هدایت می‌شود تا خروجی روان کاغذ تضمین شود. ساختار پنوماتیکی دفع ضایعات، کاغذهای باطله را حذف کرده و راحتی کار را بهبود می‌بخشد. دستگاه کشش تسمه مجهز به فنر گازی تضمین می‌کند که هر تسمه می‌تواند روان کار کند.

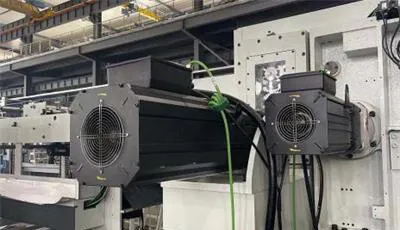

واحد برش TWIN KNIFE دارای یک جفت تیغه چرخشی همزمان مانند قیچی روی مواد است تا برش روان و دقیقی برای کاغذ از 150 گرم در متر مربع تا 1000 گرم در متر مربع انجام دهد. سیلندر تیغ و نورد کشش کاغذ به طور جداگانه توسط سروو موتور پرقدرت 2 CT از بریتانیا هدایت می‌شوند، از طراحی ساختار چرخ دنده بدون شکاف استفاده می‌کنند و با CNC پنج محوره با دقت بالای GW برای ماشینکاری پایه اصلی در یک قطعه استفاده می‌شوند. تا به طور موثر شکاف لرزش دو تیغه دوار را از بین ببرد و عمر تیغه و دقت برش را تضمین کند. که پایداری بدنه ابزار را در حین کار با سرعت بالا تضمین می‌کند.

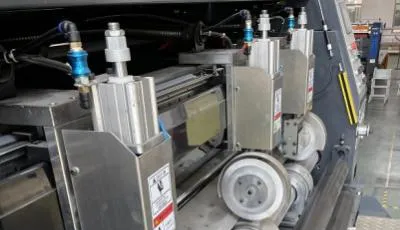

سه مجموعه برش‌دهنده پنوماتیک سنگین، برش پایدار و تمیز را تضمین می‌کنند. تنظیم عرض برش خودکار با نیروی الکتریکی. (*اختیاری).
دو پایه بدون شفت با کنترل کشش رول و واحدهای ترمز پنوماتیک استاندارد هستند.

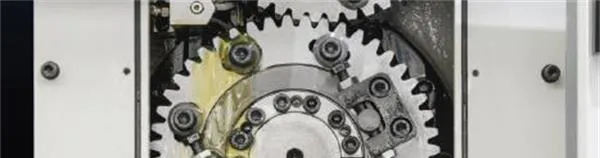

سیستم روغن‌کاری پاششی دنده‌ها تضمین می‌کند که دنده‌ها در طول کل عملیات کاملاً روغن‌کاری می‌شوند. به طور موثر عمر مفید دستگاه را افزایش می‌دهد.
مدل
GW D150/D170/D190
روش برش
دوتیغه ای، تیغه های دوار زیر و رو (قیچی‌وار)
محدوده وزن ورق
150-1000 گرم بر متر مربع
ظرفیت بارگذاری ایستگاه رول
2 تن
قطر رول
حداکثر 1800 میلیمتر
عرض برش
حداکثر؛ 1500/ 1700/ 1900 میلیمتر
محدوده طول برش
حداقل 400-حداکثر 1700 میلیمتر
تعداد برش رول
2 رول
دقت برش
± 0.15 میلیمتر
حداکثر سرعت، تعداد برش
400 برش/ دقیقه
حداکثر سرعت برش
300 متر/ دقیقه
ارتفاع تحویل
1700 میلیمتر (شامل پالت)
ولتاژ
380 ولت AC/ 220 ولت 50 هرتز سه فاز
توان موتور اصلی
64 کیلووات
توان کل
98 کیلووات
خروجی
خروجی واقعی به جنس و وزن کاغذ و فرآیند صحیح کار بستگی دارد
1.
Dual position shaftless pivoting arm unwind stand
2.
Air cooling pneumatic disc brake
3.
Auto tension based on reel diameter
4.
Servo controlled decurler system
5.
EPC web guiding
6.
Twin helical knife cylinders
7.
Three sets of Pneumatic Slitters
8.
Anti-Static Bar
9.
Out feed and overlapping section
10.
Hydraulic delivery unit 1700mm
11.
Auto counting and tap inserter
12.
Dual touch screen
13.
JIJIN PLC, UK CT Servo Driver, Schneider inverter, imported electrical components
14.
Ejecting gate

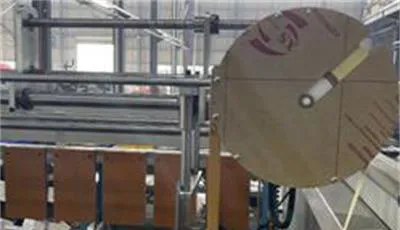

۱. پـایه رول بازکـن با بازوی چرخـشی بدون شـفت دو حالـته
پایه رول بازکن با بازوی چرخشی بدون شفت دو حالته با سیستم ریل داخل کف و چرخ دستی.

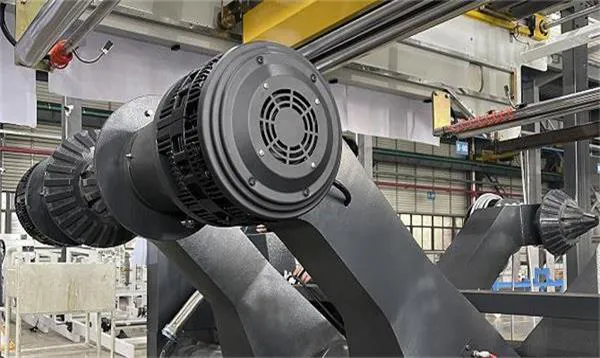

۲. ترمز دیسکی پنوماتیکی خنک کننده هوا
ترمزهای دیسکی کنترل شده پنوماتیکی خنک کننده هوا روی هر بازو.

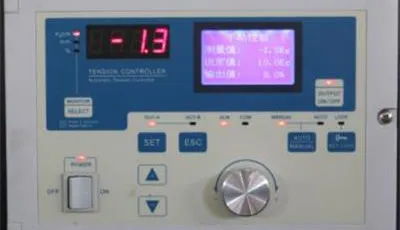

۳. کشش خودکار بر اساس قطر رول
کنترل کننده کشش خودکار به شما امکان کنترل دقیق کشش را به خصوص برای رول‌های کوچک می‌دهد.
۴. هدایت کننده رول EPC
سنسور EPC همراه با یک “قاب نوسانی” مستقل امکان حداقل برش لبه رول و کنترل دقیق لبه رول را در سراسر رول از ابتدا تا انتها فراهم می کند.

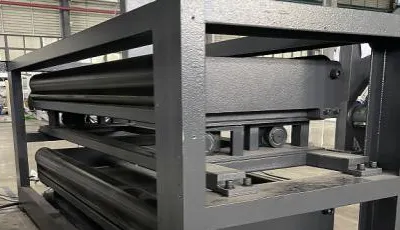

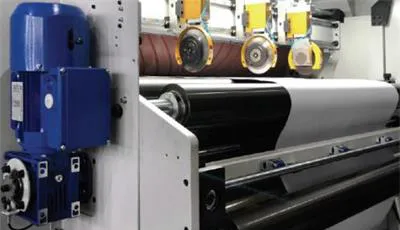

۵. سیستم تاب‌گیر کنترل شده با سروو
سیستم تاب‌گیر کنترل شده با سروو می تواند به طور خودکار قطر کاغذ را تشخیص داده و قدرت برگشت را تنظیم کند، ضریب را می توان با gsm مواد مختلف نیز تنظیم کرد و قدرت برگشت از مواد و قطر تنظیم شده پیروی می کند.

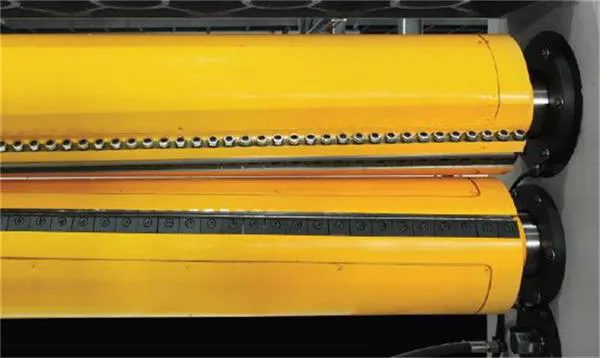

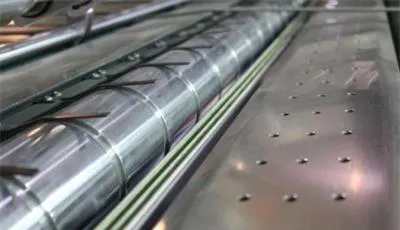

۶. برش دو تیغه ای که توسط سروو موتور هدایت می‌شود
الف. تیغه مورب دوقلو، لبه برش بسیار تیز و تمیز با دقت بالا را تضمین می‌کند. ب. تیغه از جنس آلیاژ مخصوص فولاد SKH.9 با طول عمر بالا و نگهداری آسان ساخته شده است. نورد دو تیغه ای و نورد کشش کاغذ توسط سروو موتور جداگانه هدایت می‌شوند.

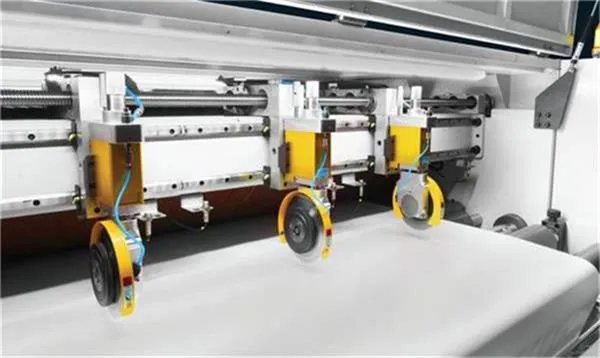

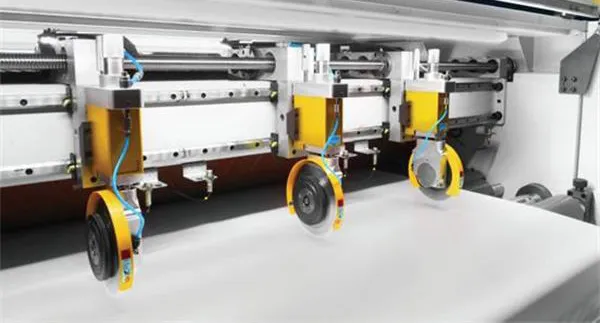

۷. سه مجموعه اسلیتر پنوماتیک
برش‌دهنده‌های پنوماتیک سنگین، برش پایدار و تمیز را تضمین می‌کنند.

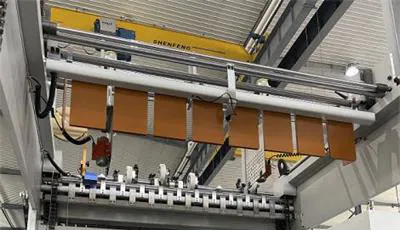

۸. سیستم ضد الکتریسیته ساکن

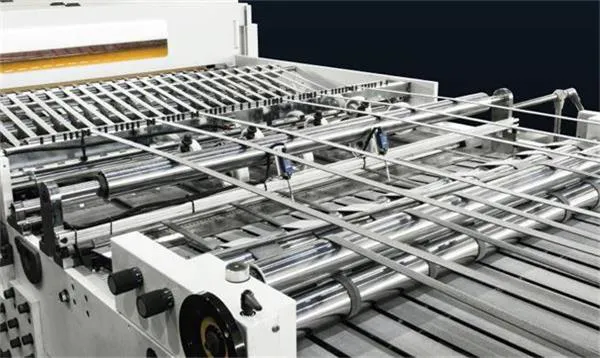

۹. بخش تغذیه خروجی و لب‌پوشانی
الف. سرعت کاملاً هماهنگ بین تحویل خروجی با سرعت بالا و بخش نوار لب‌پوشانی برای حفظ خروجی پله ای مناسب.
ب. واحد لب‌پوشانی با مقدار لب‌پوشانی قابل تنظیم و حسگر توقف گیر. خروجی تک ورق را می‌توان تنظیم کرد.

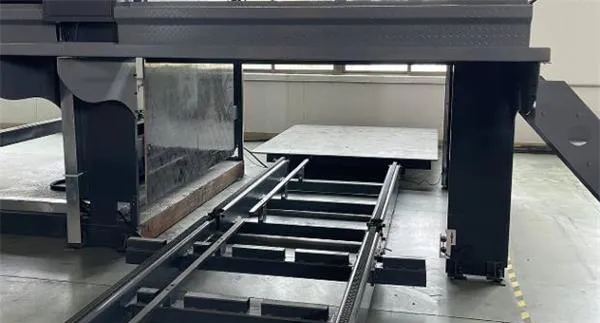

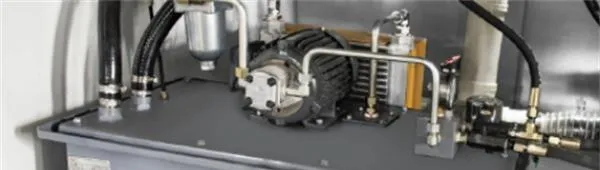

۱۰. واحد تحویل هیدرولیک

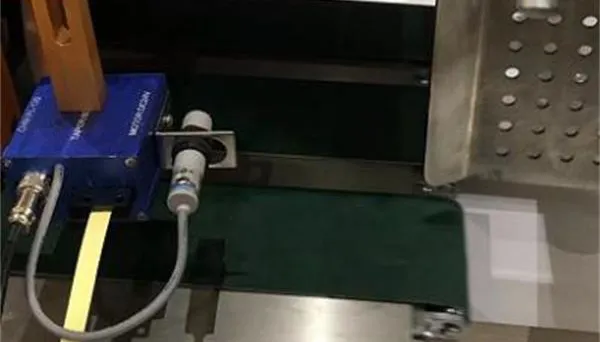

۱۱. شمارش خودکار و نوار علامتگذار
۱۲. صفحه لمسی زیمنس
برش‌دهنده‌های پنوماتیک سنگین، برش پایدار و تمیز را تضمین می‌کنند.

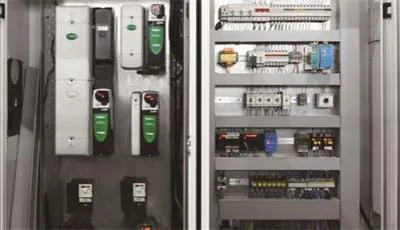

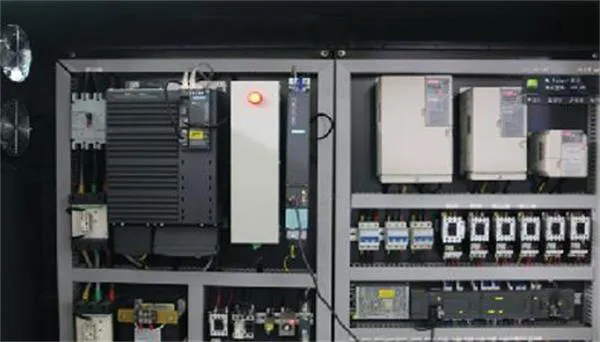

۱۳. PLC طراحی شده توسط GW، اینورتر اشنایدر، سروو موتور CT، سروو درایور FUJI

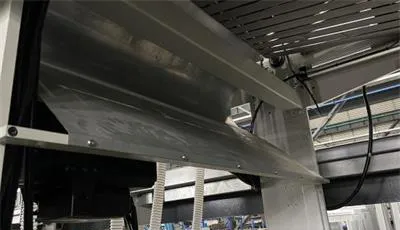

۱۴. دریچه خروجی
۱.
متصل‌کننده رول
۲.

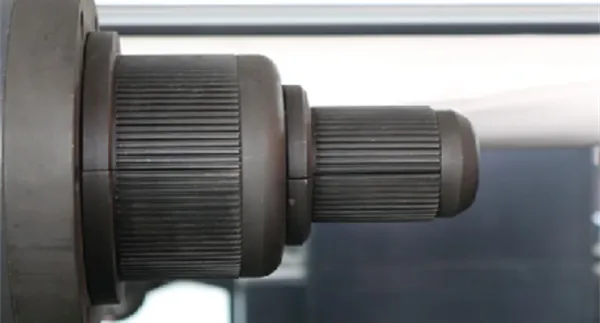

سه نظام مکانیکی منبسط شونده
۳.
تنظیم خودکار عرض برش
۴.
تعویض خودکار پالت
۵.
تسمه تحویل بالایی
۶.
دسته‌کن بدون توقف
۷.
ردیابی مکان‌نما
۸.
کنترل ایمنی مضاعف و سیستم ایمنی قفل داخلی
نام قطعه
برند تجاری
کشور سازنده
نام قطعه:
PLC
برند تجاری:
JIJIN
کشور سازنده:
CHINA
نام قطعه:
Magnetic switch (2 wires)
برند تجاری:
Festo
کشور سازنده:
GERMANY
نام قطعه:
Proximity switch (NPN)
برند تجاری:
Omron
کشور سازنده:
JAPAN
نام قطعه:
Solid State Relay (40A)
برند تجاری:
CARLO
کشور سازنده:
Switzerland
نام قطعه:
Thermo relay
برند تجاری:
Eaton
کشور سازنده:
USA
نام قطعه:
LED module
برند تجاری:
Eaton
کشور سازنده:
USA
نام قطعه:
Relay socket
برند تجاری:
Omron
کشور سازنده:
JAPAN
نام قطعه:
Intermediate relay
برند تجاری:
IDEC
کشور سازنده:
JAPAN
نام قطعه:
AC/DC contactor
برند تجاری:
Eaton
کشور سازنده:
USA
نام قطعه:
Hollow reducer
برند تجاری:
JIE
کشور سازنده:
CHINA
نام قطعه:
Circuit breaker
برند تجاری:
Eaton
کشور سازنده:
USA
نام قطعه:
Motor protector
برند تجاری:
Eaton
کشور سازنده:
USA
نام قطعه:
Position switch
برند تجاری:
Schneider Electric
کشور سازنده:
FRANCE
نام قطعه:
Button (self lock)
برند تجاری:
Eaton
کشور سازنده:
USA
نام قطعه:
Select switch – NO contact module
برند تجاری:
Eaton
کشور سازنده:
USA
نام قطعه:
Servo controller
برند تجاری:
CT
کشور سازنده:
UK
نام قطعه:
Servo driver
برند تجاری:
FUJI
کشور سازنده:
JAPAN
نام قطعه:
Servo controller
برند تجاری:
CT
کشور سازنده:
UK
نام قطعه:
Frequency converter
برند تجاری:
Schneider Electric
کشور سازنده:
FRANCE
نام قطعه:
Servo driver 0.4kw
برند تجاری:
FUJI
کشور سازنده:
JAPAN
نام قطعه:
Rotary encoder
برند تجاری:
Omron
کشور سازنده:
JAPAN
نام قطعه:
Switching power supply
برند تجاری:
MW
کشور سازنده:
TAIWAN.CHINA
نام قطعه:
Connection terminal
برند تجاری:
Weidmuller
کشور سازنده:
GERMANY
نام قطعه:
AC contactor – Auxiliary contact
برند تجاری:
ABB
کشور سازنده:
USA
نام قطعه:
Circuit breaker
برند تجاری:
ABB
کشور سازنده:
USA
نام قطعه:
Photoelectric sensor
برند تجاری:
Leuze
کشور سازنده:
GERMANY
نام قطعه:
Hydraulic pressure detector switch
برند تجاری:
PAKU
کشور سازنده:
ـــ
نام قطعه:
Servo motor (CT 18.5kw)
برند تجاری:
CT
کشور سازنده:
UK
نام قطعه:
Servo motor (CT 64kw)
برند تجاری:
CT
کشور سازنده:
UK
نام قطعه:
Servo motor (CT 7.5kw)
برند تجاری:
CT
کشور سازنده:
UK
نام قطعه:
Centrifugal medium-pressure blower (0.75kw, 2800rpm)
برند تجاری:
POPULA
کشور سازنده:
CHINA
