• مناسب برای ورق‌های مقوایی با گرماژ ۹۰ تا ۲۰۰۰ گرم و ورق کاروگیت تا ضخامت تقریبی ۴ میلی‌متر، با قابلیت دایکات و پوشالگیری با سرعت بالا.
• مجهز به سیستم تغذیه و تخلیه تمام‌اتوماتیک.
حداکثر سرعت: ۵۲۰۰ ورق در ساعت
• فشار برش: ۳۰۰ تن
• حداکثر ابعاد ورق: ۱۴۵۰ × ۱۰۵۰ میلی‌متر
• سرعت، دقت و سهولت در تعویض کارها از مزایای کلیدی این ماشین است که آن را به انتخابی مناسب برای تولید جعبه‌های بسته‌بندی متنوع بدل می‌سازد.
ساخته شده برای راه‌اندازی سریع، ایمنی، طیف گسترده‌ای از موجودی و کاهش آسیب به ورق‌های چاپ.

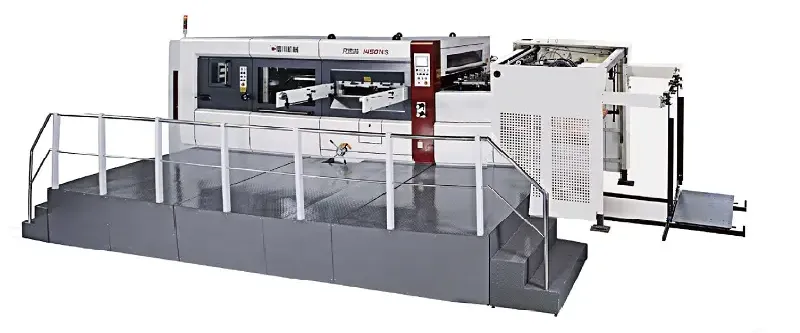

• MWZ 1450QS قادر به کار با مقوای فشرده (حداقل ۲۰۰ گرم در متر مربع) و ورق کاروگیت سینگل فلوت و دوجداره BC، BE تا ۷ میلی‌متر است.
• واحد تغذیه، قابلیت تغذیه روان و پیوسته برای مقوای فشرده و تک ورق کاروگیت را دارا می‌باشد.
• میز تغذیه مجهز به نشان با قابلیت کششی و فشاری
• بدنه ماشین با چرخ دنده و ساختار چدنی برای عملکرد روان و پایدار.
• سیستم تنظیم مرکزی متناسب و سازگار با فرم‌های برش مورد استفاده در ماشین‌های دایکات تخت سایر برندها. همچنین سهولت در راه‌اندازی سریع ماشین و تعویض کار.
• عملکرد کامل پوشالگیری (سیستم پوشالگیری دو مرحله‌ای کناره های ضایعاتی و سیستم حذف پوشال لب کار) برای صرفه‌جویی در هزینه نیروی کار و کاهش زمان تحویل به مشتریان شما.
• سیستم تحویل بدون توقف با ارتفاع بالا.
• سیستم دمش و برس روی ورق در بخش تحویل، به منظور دسته‌سازی مطلوب مقوای فشرده.
• سیستم‌های ایمنی و حسگرهای نوری برای محافظت از اپراتورها در برابر آسیب و همچنین محافظت از دستگاه در برابر عملکرد نادرست.
• تمام قطعات انتخابی و مونتاژ شده برای عملکرد پایدار و طولانی مدت ساخته شده‌اند.
| مشخصه | مقدار | واحد |
|---|---|---|
| حداکثر اندازه ورق | ۱۰۸۰×۱۴۸۰ | میلی‌متر |
| حداقل اندازه ورق | ۵۰۰×۶۰۰ | میلی‌متر |
| حداکثر اندازه برش | ۱۰۵۰×۱۴۵۰ | میلی‌متر |
| حداکثر فشار برش | ۳۰۰ | تن |
| حداکثر سرعت مکانیکی | ۵۲۰۰ | ورق بر ساعت |
| سرعت تولید | ۲۰۰۰ تا ۵۰۰۰ ورق بر ساعت، بسته به محیط کار، کیفیت ورق و مهارت‌های عملیاتی و غیره | |
| گستره ورق | ورق کاروگیت تا ضخامت ۷ میلی‌متر / مقوا ۲۰۰–۲۰۰۰ گرم بر متر مربع | |
| ارتفاع خط‌کش برش | ۲۳.۸ | میلی‌متر |
| محدوده تنظیم فشار | ±۱.۵ | میلی‌متر |
| حداقل ضایعات لبه جلو | ۱۰ | میلی‌متر |
| دقت برش | ±۰.۵ | میلی‌متر |
| حداکثر ارتفاع پالت تغذیه (با تخته پالت) | ۱۷۵۰ | میلی‌متر |
| حداکثر ارتفاع پالت تحویل (با تخته پالت) | ۱۵۵۰ | میلی‌متر |
| اندازه شاسی قالب | ۱۱۰۴×۱۴۸۰ | میلی‌متر |
| برق مصرفی (شامل پمپ هوا نمی‌شود) | ۳۸۰ ولت، ۳ فاز، ۵۰ هرتز | |
| ابعاد دستگاه (طول × عرض × ارتفاع) | ۱۱۲۰۰ × ۵۵۰۰ × ۲۵۵۰ (شامل پلتفرم عملیاتی) | میلی‌متر |
| وزن خالص | ۳۶ | تن |

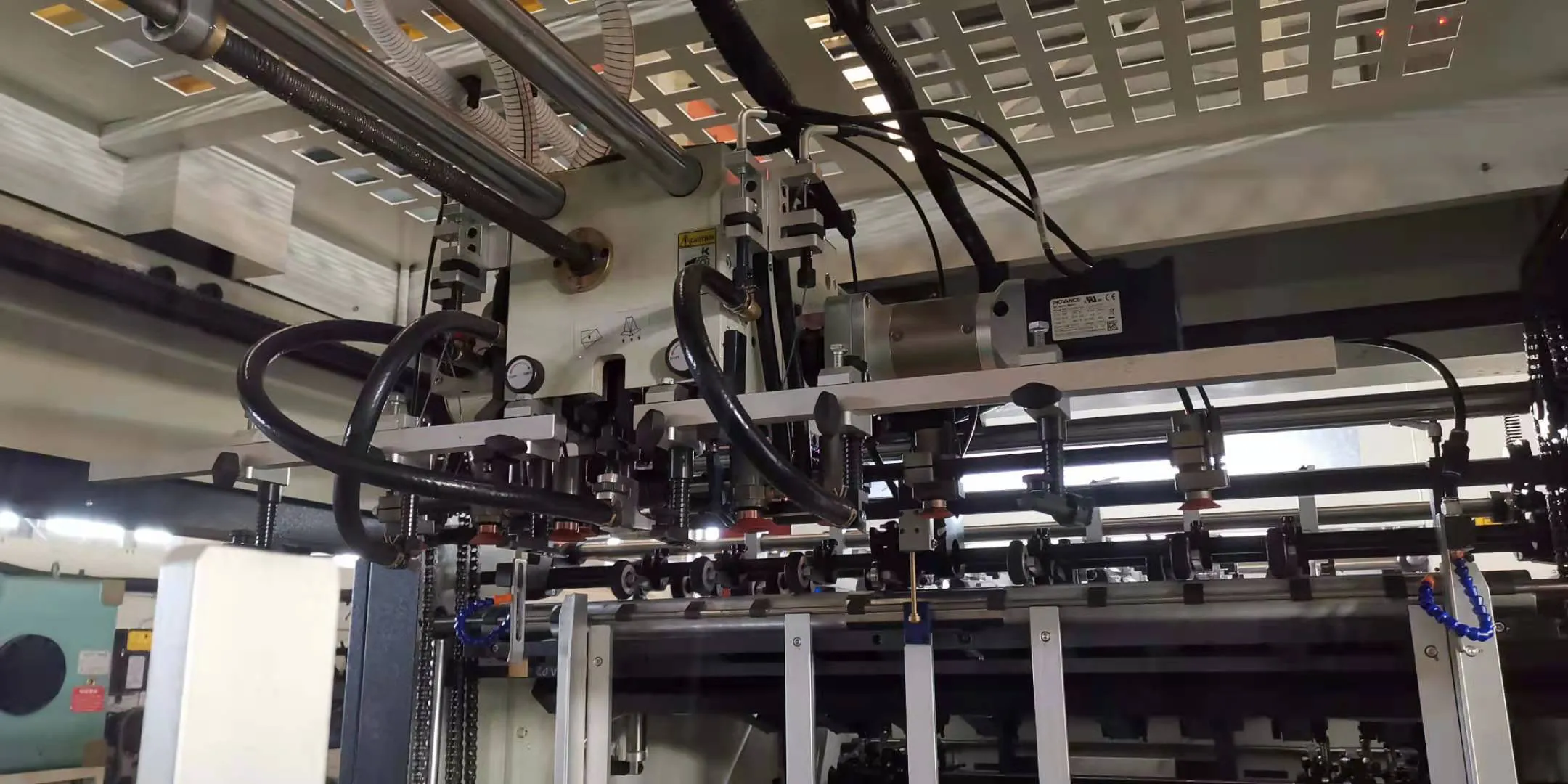

واحد تغذیه
• تغذیه ورق از بالا با سرعت و دقت بالا با چهار مکنده بالابر و شش جلوبر، ورق‌ها را با موئی و فنرهای انگشتی از هم جدا می‌کند.
• تغذیه روان و پیوسته برای مقوای فشرده و تغذیه تک ورق برای ورق‌های کاروگیت.
• مجهز به دوتایی بگیر
میز تغذیه
• سیستم سروو برای کنترل سرعت تغذیه.
• میز تغذیه با قابلیت نشان کششی و فشاری.
• حسگر فتوالکتریک و قرقره لاستیکی برای تغذیه با سرعت بالا و رجیستر دقیق.

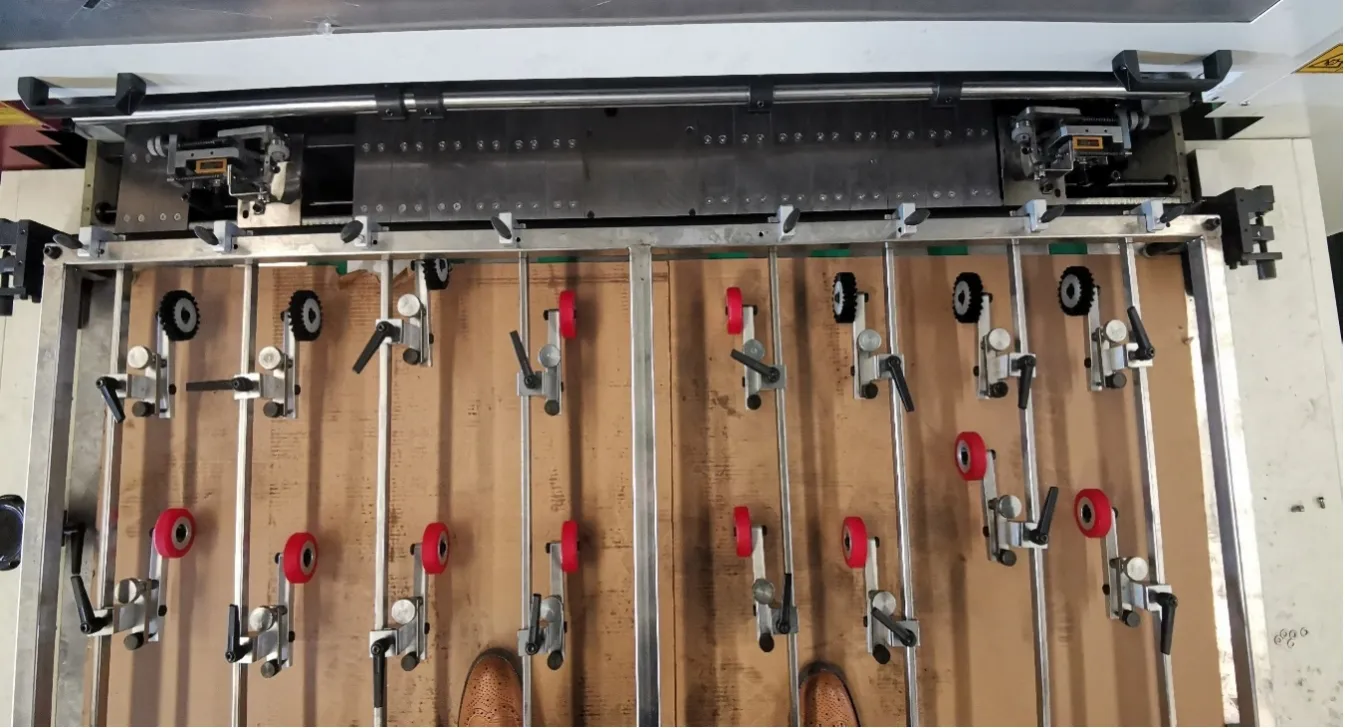

• مکانیزم مرکزی تغییر موقعیت قرقره‌های لاستیکی و موئی (قابل مشاهده در تصویر).

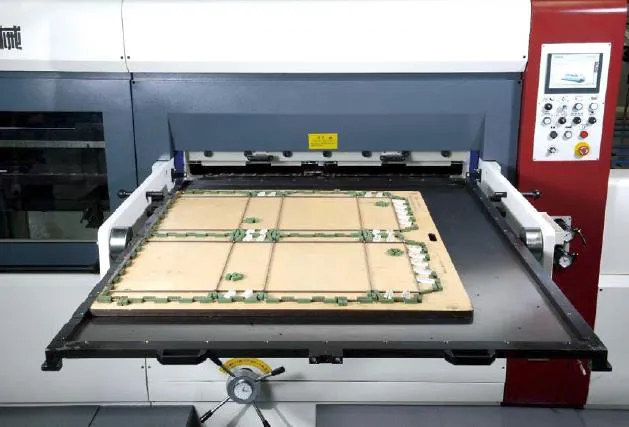

واحد دایکات
• سیستم روانکاری اتوماتیک و مستقل برای صرفه‌جویی در کار تعمیر و نگهداری.
• سیستم تنظیم مرکزی برای تنظیم و تعویض سریع قالب برش.
• سیستم قفل ایمنی درب ایمنی و شاسی قالب برای اطمینان از عملکرد ایمن.
• سیستم روانکاری اتوماتیک و مستقل برای زنجیره محرک اصلی.
• مجهز به چرخ دنده حلزونی و میل لنگ با مکانیزم اهرمی جهت عملکرد صفحه زیرین.
• محافظ محدودکننده گشتاور
• صفحه نمایش لمسی زیمنس

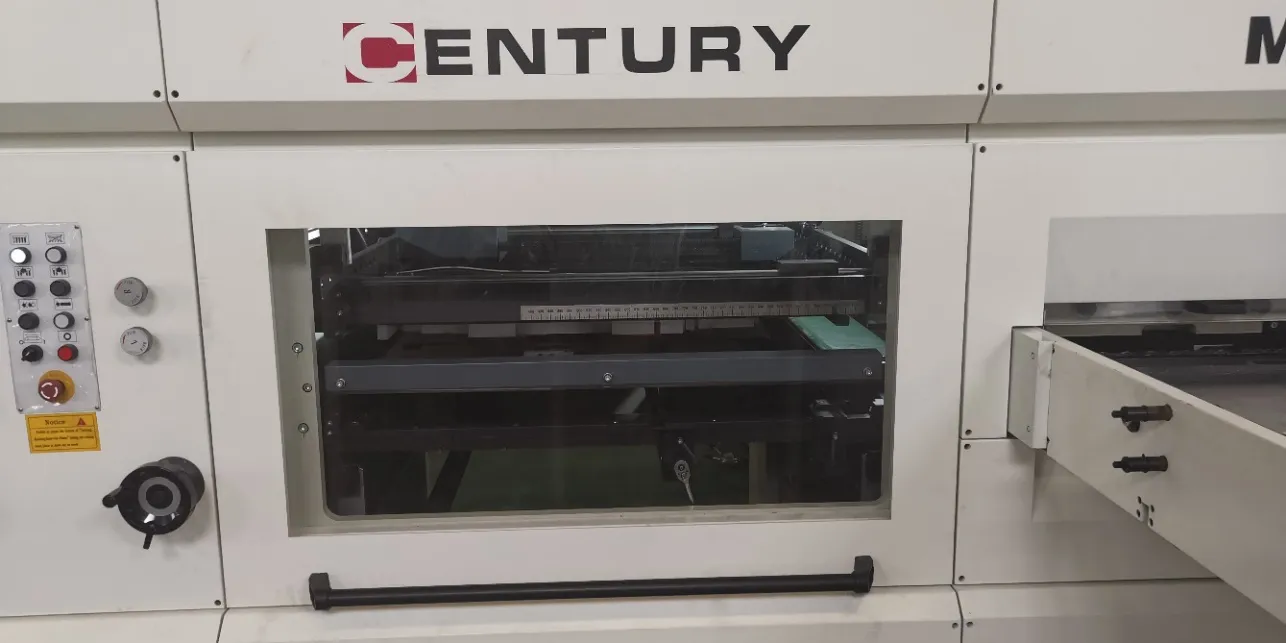

واحد پوشالگیری
• سیستم تنظیم مرکزی برای تنظیم سریع قالب پوشالگیر و تغییر کار و قابل استفاده برای قالب‌های پوشالگیری ماشین‌های دایکات سایر برندها.
• مجهز به پنجره ایمنی برای عملکرد ایمن
• حسگرهای فتوالکترونیک تشخیص ضایعات ورق به منظور نگهداشت حرکت ماشین در شرایط مطلوب.
• سیستم پوشالگیری سه‌وجهی
• سیستم جدا ساز لبه جلو، ضایعات لبه جلوی ورق از طریق سیستم نقاله به سمت موتور (DS) منتقل می‌شود.

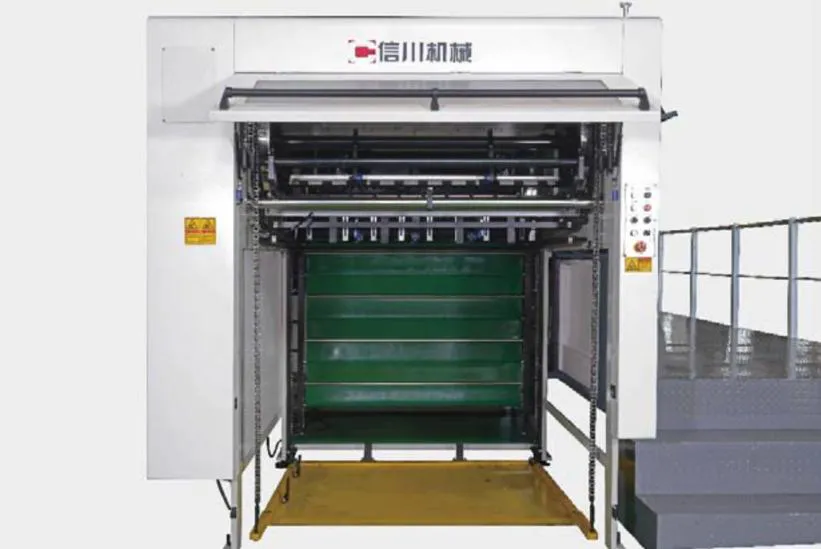

واحد تحویل
• سیستم تحویل با پالت بلند
• پنجره ایمنی به منظور نظارت بر عملکرد تحویل و تنظیم دسته‌کن‌های جانبی
• دسته‌کن‌های جلو، عقب و جانبی برای اطمینان از چیدمان مرتب پالت.
• سیستم هوای دمشی و سیستم برس روی ورق برای جمع‌آوری کامل ورق‌ها.

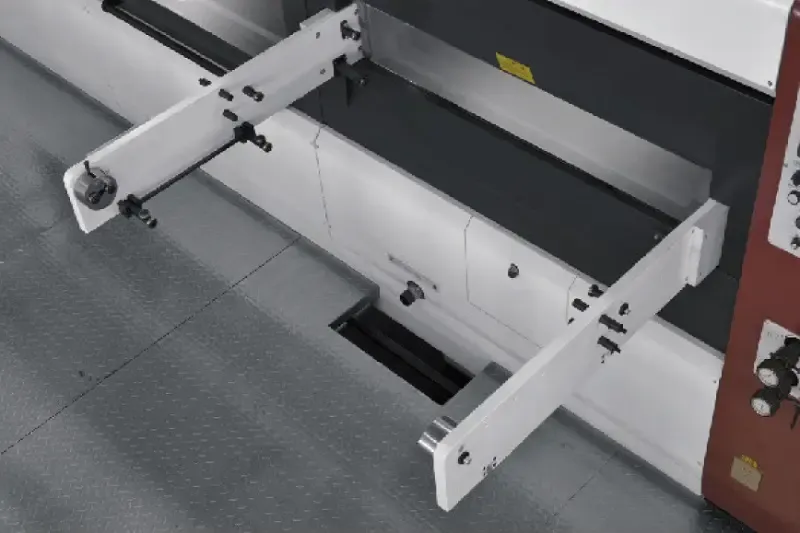

• دسته‌کن‌های جانبی و عقبی با قابلیت تنظیم آسان برای راه‌اندازی سریع.

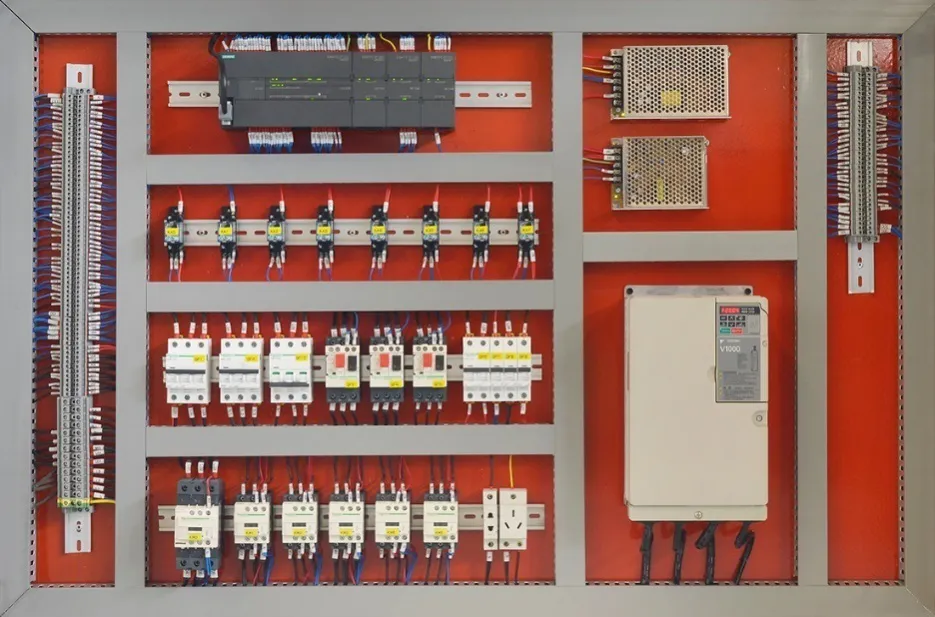

واحد کنترل الکتریکی
• تکنولوژی PLC زیمنس.
• اینورتر فرکانس YASKAWA
• تمام قطعات الکتریکی مطابق با استاندارد CE هستند.
لوازم جانبی استاندارد
۱) دو سری میله پنجه
۲) یک سری سکوی کار
۳) یک عدد ورق فولادی برش (جنس: ۷۵ Cr1، ضخامت: ۲ میلی‌متر)
۴) یک سری ابزار برای نصب و راه‌اندازی ماشین
۵) یک سری قطعات مصرفی
۶) دو سری ابزارک جمع‌آوری ضایعات
۷) یک مجموعه پیش-آماده ساز پالت
