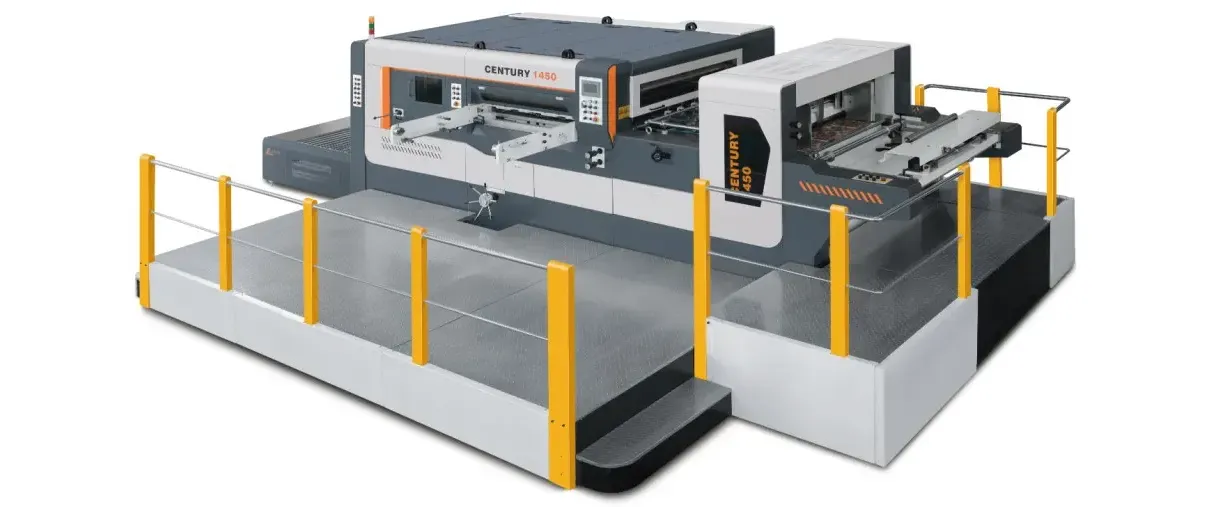

ماشینی مناسب برای دایکات انواع ورق‌های کارتن کاروگیت، صفحات پلاستیکی و استندهای نمایشگاهی، جعبه‌های بسته‌بندی و محصولات قابل عرضه بر روی پیشخوان فروش است. این ماشین مجهز کله گی تغذیه از لبه جلوی ورق، واحد پوشالگیری با حذف کامل ضایعات و لبه کار است.
| مشخصه | مقدار | واحد |
|---|---|---|
| حداکثر اندازه ورق | ۱۲۱۰×۱۶۵۰ | میلی‌متر |
| حداقل اندازه ورق | ۵۰۰×۶۵۰ | میلی‌متر |
| حداکثر اندازه برش | ۱۱۹۰×۱۶۲۰ | میلی‌متر |
| حداکثر فشار برش | 300x10⁴ | نیوتن |
| گستره ورق | ۱ میلی‌متر ≤ ورق کاروگیت ≤ ۸.۵ میلی‌متر | |
| دقت دایکات | ±۰.۵ | میلی‌متر |
| حداکثر سرعت مکانیکی | ۴۰۰۰ | ورق بر ساعت |
| تنظیم فشار | ±۱ | میلی‌متر |
| حداقل لبه جلویی | ۹ | میلی‌متر |
| اندازه شیار داخلی | ۱۲۲۰×۱۶۵۰ | میلی‌متر |
| توان کل | ۳۴.۶ | کیلووات |
| ابعاد ماشین | ۸۳۶۸ × ۲۸۵۵ × ۲۶۷۷ (بدون احتساب سکوی کار و برگردان شاسی) | میلی‌متر |
| ابعاد ماشین | ۱۰۶۹۵ × ۲۸۵۵ × ۲۶۷۷ (شامل سکو) | میلی‌متر |
| وزن کل | ۲۷ | تن |
بخش تغذیه
● تغذیه از لبه جلویی ورق با دقت بالا
● قابلیت تطبیق با نیازهای مختلف انوا ورق.
● کنترل فرکانس، تنظیم حجم هوا
● ناحیه مکش باد را می‌توان با توجه به اندازه ورق تنظیم کرد و به فن پرقدرت مجهز شده است.
میز تغذیه
● استفاده از سیستم سروو موتور برای کنترل سرعت تسمه نقاله.
● اطمینان از رجیستری دقیق.
واحد دایکات
● مکانیزم محافظت مطمئن در برابر اضافه بار، می‌تواند قطعات محرک و متحرک را در هنگام وقوع اضافه بار تصادفی به طور خودکار از هم جدا کند.
● شاسی قالب برش منحصر به فرد می‌تواند به طور موثر از افتادن و جدا شدن صفحه برش قالب جلوگیری کند.
واحد پوشالگیری
● استفاده از سیستم موقعیت یابی مرکزی با بررسی سریعتر صفحه
● استفاده از دستگاه بالابر کنترل الکتریکی، می‌تواند چهار قسمت کناری و میانی را به طور خودکار پوشالگیری کند.
واحد تحویل
● پیکربندی استاندارد: تحویل روی تخته پالت، انعطاف‌پذیر و راحت، برای افزایش راندمان کار.
● استفاده از حسگر فتوالکتریک برای اطمینان از تحویل روان و یکنواخت.
| نام قطعه | برند |
|---|---|
| زنجیر محرک اصلی | Roland انگلستان |
| یاتاقان | NSK ژاپن |
| موتور اصلی | زیمنس |
| اینوِرتِر | Yasaka ژاپن |
| قطعات الکتریکی | Omron / Schneider / Siemens ژاپن / آلمان |
| PLC | Siemens آلمان |
| کلاچ پنوماتیک | OMPI ایتالیا |
