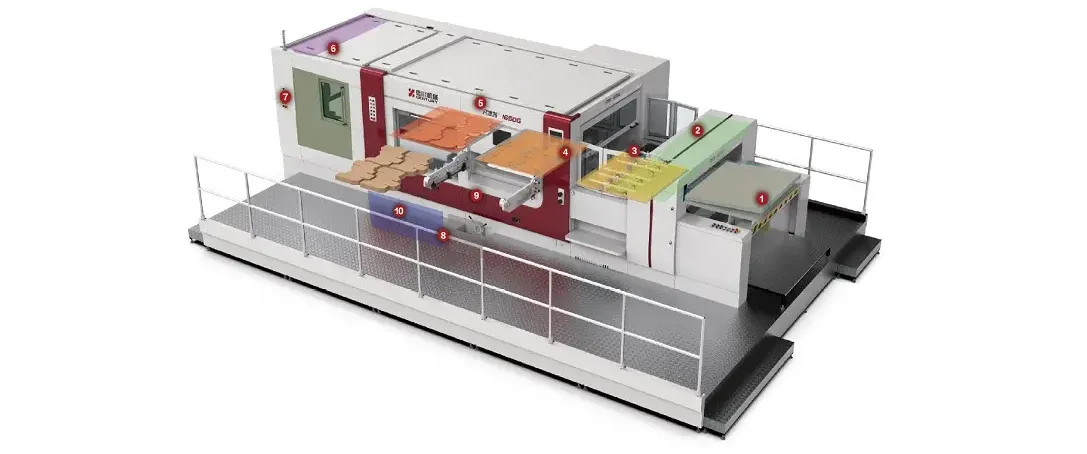

• این ماشین برای دایکات و پوشالگیری با سرعت بالا روی ورق‌های کارتن کاروگیت با ضخامت تقریبی بین ۱ تا ۹ میلی‌متر طراحی شده است.
حداکثر سرعت: ۵۵۰۰ ورق بر ساعت
• فشار تیغ: ۴۵۰ تن
حداکثر ابعاد ورق: ۱۶۳۰ × ۱۱۸۰ میلی‌متر
• سیستم تغذیه لبه جلو/ واحد تغذیه کاستی شکل/ تغذیه مکشی ورق از قسمت زیرین
• این مدل با دقت بالا، سرعت چشمگیر و قابلیت تعویض سریع سفارش، راهکاری ایده‌آل برای تولیدکنندگان با تیراژ بالا و تنوع کاری محسوب می‌شود.
ساخته شده برای راه‌اندازی سریع، ایمنی، موجودی در طیف گسترده و بهره‌وری بالا.
• سیستم تغذیه از لبه جلویی ورق، قادر به انتقال فلوت F تا ورق‌های کاروگیت دو جداره، ورق‌های لمینت، تخته پلاستیکی و مقوای سنگین صنعتی است.
• نشان فشاری و قرقره های موئی به منظور رجیستری و انتقال نرم ورق.
• سیستم انتقال قدرت چرخ‌دنده‌ای برای عملکرد پایدار و دقیق.
• سیستم تنظیم مرکزی برای تنظیم سریع قالب برش و تغییر کار و قابل استفاده برای قالب‌های برش ماشین‌های دایکات سایر برندها.
• سیستم روغن‌کاری اتوماتیک و مستقل برای صرفه‌جویی در کار تعمیر و نگهداری.
• سیستم روغن‌کاری خودکار و مستقل برای زنجیره محرک اصلی
• موتورهای سروو تغذیه و اینورتر فرکانس و قطعات الکتریکی زیمنس، که سازگاری بیشتری با سیستم PLC زیمنس و کنترل حرکت بهتر ارائه می‌دهد.
• سیستم پوشالگیری دوحرکته با حرکات قدرتمند جهت عملکرد مطمئن و کامل در فرآیند پوشالگیری
• ضایعات لبه جلوی ورق از طریق سیستم نقاله به سمت موتور (DS) منتقل می‌شود.
• تجهیزات اختیاری: سیستم نقاله ضایعات اتوماتیک برای انتقال پوشال به زیر واحد پوشالگیری.
• سیستم تحویل اتوماتیک دسته‌ای.
• بدنه دستگاه از جنس چدن قوی و سنگین برای طول عمر بالا و عملکرد پایدار.
• تمام قطعات انتخاب و مونتاژ شده برای عملکرد پایدار و طولانی مدت ساخته شده‌اند.
• حداکثر اندازه ورق: ۱۶۵۰ در ۱۲۰۰ میلی‌متر
• حداقل اندازه ورق: ۶۰۰ در ۵۰۰ میلی‌متر
• حداکثر نیروی برش: ۴۵۰ تن
• قابل استفاده برای تبدیل تخته موجدار با ضخامت ۱ تا ۹ میلی‌متر.
• حداکثر سرعت مکانیکی: ۵۵۰۰ ورق بر ساعت، که بسته به کیفیت ورق‌ها و مهارت اپراتور، سرعت تولید ۳۰۰۰ تا ۵۳۰۰ ورق در ساعت را ارائه می‌دهد.

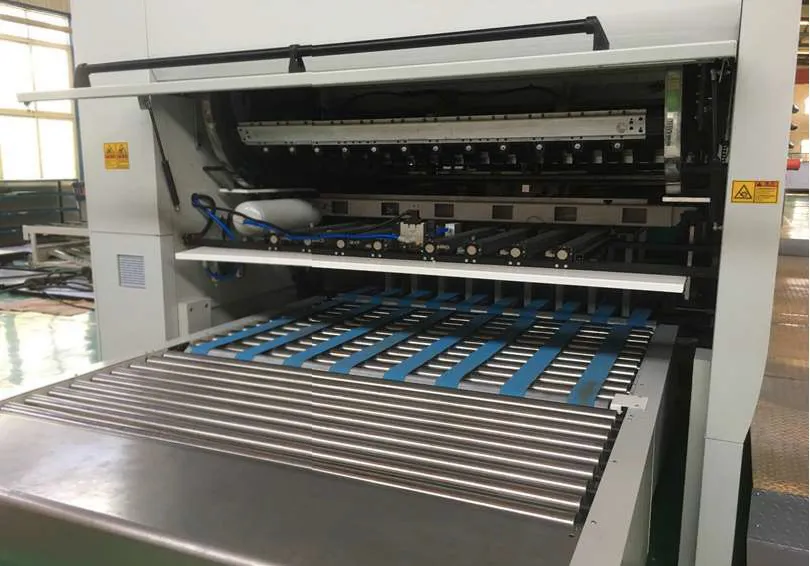

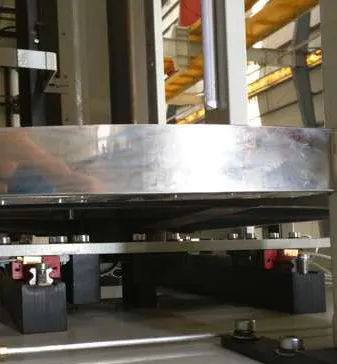

• سیستم تغذیه لبه جلو
• مجهز به نگهدارنده پشتی با قابلیت تنظیم ارتفاع، با طراحی جدید برای ورق‌های تاب‌دار.
• سطح میز تغذیه پرداخت شده برای تغذیه روان ورق
• تغذیه لبه جلو با دقت بالا و سرعت بالا به همراه میز تغذیه، این ماشین را نه تنها برای ورق های کاروگیت، بلکه برای ورق‌های لمینت نیز قابل استفاده می‌کند.
• مجهز به حسگرهای نوری قدرتمند پاناسونیک، ماشین زمانی که ورق کاغذ به پنجه تغذیه نرسد یا ورق به طور صاف به پنجه ارسال نشود، متوقف می‌شود.
• دسته کن‌های چپ و راست همیشه ورق‌ها را در تراز نگه می‌دارند. آنها با هم کار می‌کنند و همچنین بسته به اندازه ورق‌های مختلف، به تنهایی نیز کار می‌کنند.
• ناحیه مکش وکیوم از ۱۰۰٪ فرمت کامل پشتیبانی می‌کند: ۱۶۵۰ در ۱۲۰۰ میلی‌متر
• درگاه جلویی قابل تنظیم برای ورق‌هایی با ضخامت‌های مختلف.
• گونیای پشتیبانی قابل تنظیم برای پشتیبانی از تغذیه ورق‌های با فرمت بزرگ.
• سروو موتور زیمنس و اینورتر زیمنس برای تغذیه دقیق ورق‌ها به واحد دایکات
میز تغذیه
• نشان چپ و راست فشاری برای اطمینان از رجیستری دقیق.
• سیستم میکرو-تنظیم با قابلیت تنظیمات دقیق قالب‌ها.
• چرخ تنظیم لبه پنجه برای کنترل دقیق اندازه ضایعات جلو.

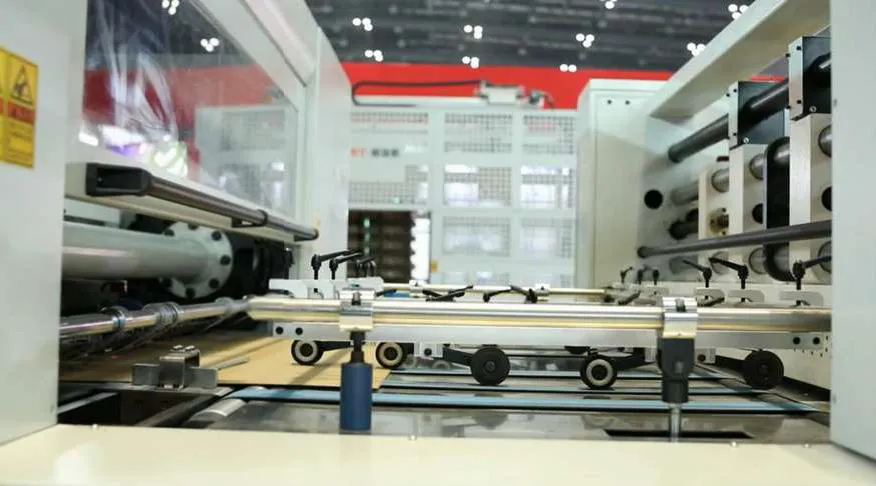

• قرقره‌های لاستیکی و موئی برای تغذیه روان و دقیق ورق‌ها به واحد دایکات.
واحد دایکات
• درب ایمنی مجهز به سوئیچ مغناطیسی برای تشخیص دقیق و زمان سرویس طولانی‌تر.
• درب ایمنی و سیستم قفل ایمنی شاسی قالب برای اطمینان از عملکرد ایمن.
• فناوری چرخ دنده‌ای برای بهره‌وری و دقت بالاتر.
• سیستم تنظیم مرکزی استاندارد جهانی و سیستم قفل اتوماتیک برای تعویض سریع قالب برش و راه‌اندازی کوتاه. قابل استفاده برای قالب‌های برش از سایر برندهای ماشین‌های دایکات.
• سیستم هوای شناور، خارج سازی آسان صفحه برش را به راحتی امکان‌پذیر می‌کند.
• صفحه فولادی برش سخت شده ۷+۲ میلی‌متری برای استفاده بازیافتی.
• رابط کاربری ماشین انسان زیمنس ۱۰ اینچی برای سهولت در کار، سرعت و نظارت بر کار و تشخیص نقص و راه‌حل‌های مشکلات.
• مکانیزم لنگ با ساختار چرخ‌دنده حلزونی به منظور بهره وری از حداکثر نیروی برش ۴۵۰ تن.
• سیستم روانکاری اتوماتیک و مستقل برای صرفه‌جویی در کار تعمیر و نگهداری.

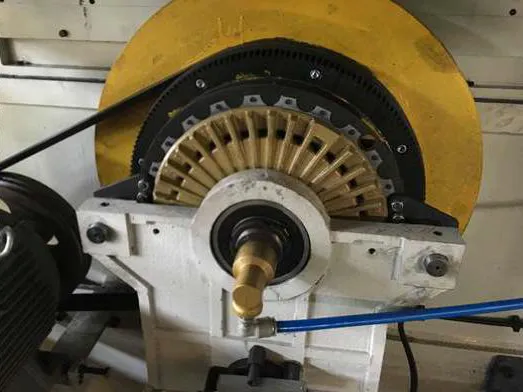

• کلاچ بادی از برند OMPI ایتالیا
• بلبرینگ اصلی از NSK ژاپن
• موتور اصلی زیمنس
• سیستم روانکاری اتوماتیک و مستقل برای زنجیر محرک اصلی.
واحد پوشالگیری
• سیستم خط مرکزی برای تنظیم سریع قالب پوشالگیر و تغییر کار و قابل استفاده برای قالب‌های پوشالگیری ماشین‌های دایکات سایر برندها.
• درب ایمنی مجهز به سوئیچ مغناطیسی برای تشخیص دقیق و زمان سرویس طولانی‌تر.
• مجهز به بالابر معلق موتوردار برای شاسی بالایی قالب.
• شاسی قالب بالایی را می‌توان ۴۰۰ میلی‌متر بلند کرد که فضای بیشتری برای اپراتور جهت تعویض ابزار پوشالگیر و حل مشکلات در این واحد فراهم می‌کند. حسگرهای نوری برای تشخیص ضایعات ورق و حفظ عملکرد صحیح ماشین.
• سیستم پوشالگیر دو حرکته برای پوشالگیری کامل و مصمئن.
• صفحه پوشالگیر از نوع نر و ماده برای انواع مختلف پوشالگیری.
• سیستم جدا ساز لبه جلو، ضایعات لبه جلوی ورق از طریق سیستم نقاله به سمت موتور (DS) منتقل می‌شود.
• تجهیزات اختیاری: سیستم نقاله ضایعات اتوماتیک برای انتقال پوشال به بخش زیرین واحد پوشالگیر.
بخش تحویل
• سیستم تحویل دسته‌ای بدون توقف

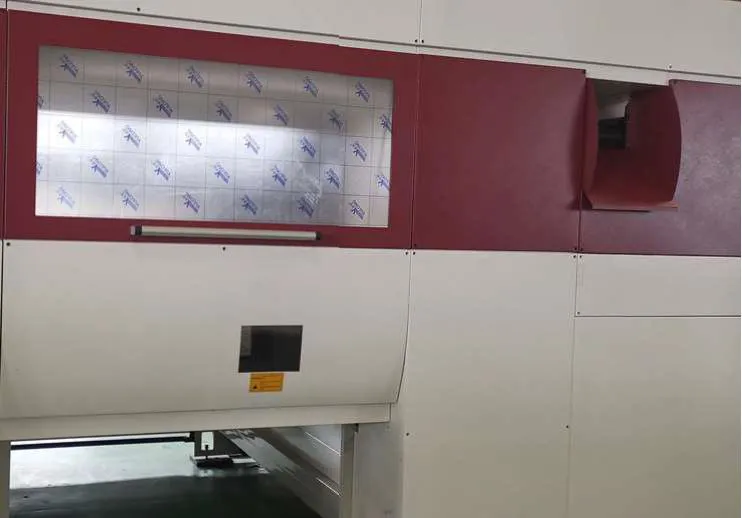

• درب ایمنی مجهز به سوئیچ مغناطیسی برای تشخیص دقیق و زمان سرویس طولانی‌تر.
• پنجره محافظ برای ایمنی، نظارت بر عملکرد تحویل و تنظیم دسته کن‌های جانبی
• استفاده از تسمه برای انتقال دسته‌ای کاغذ برای جلوگیری از خراشیدگی ورق.
• مجهز به کشنده زنجیر فنردار فشاری و سوئیچ محدود کننده حفاظتی برای افزایش طول عمر سیستم انتقال نیرو.
• صفحه چوبی جداکننده بالایی برای آزاد سازی ورق از پنجه. صفحه چوبی توسط خود مشتریان تهیه می‌شود.
لوازم جانبی استاندارد
۱) دو سری میله پنجه
۲) یک سری سکوی کار
۳) یک عدد ورق فولادی برش (جنس: ۷۵ Cr1، ضخامت: ۲ میلی‌متر)
۴) یک سری ابزار برای نصب و راه‌اندازی ماشین
۵) یک سری قطعات مصرفی
۶) دو سری ابزارک جمع‌آوری ضایعات

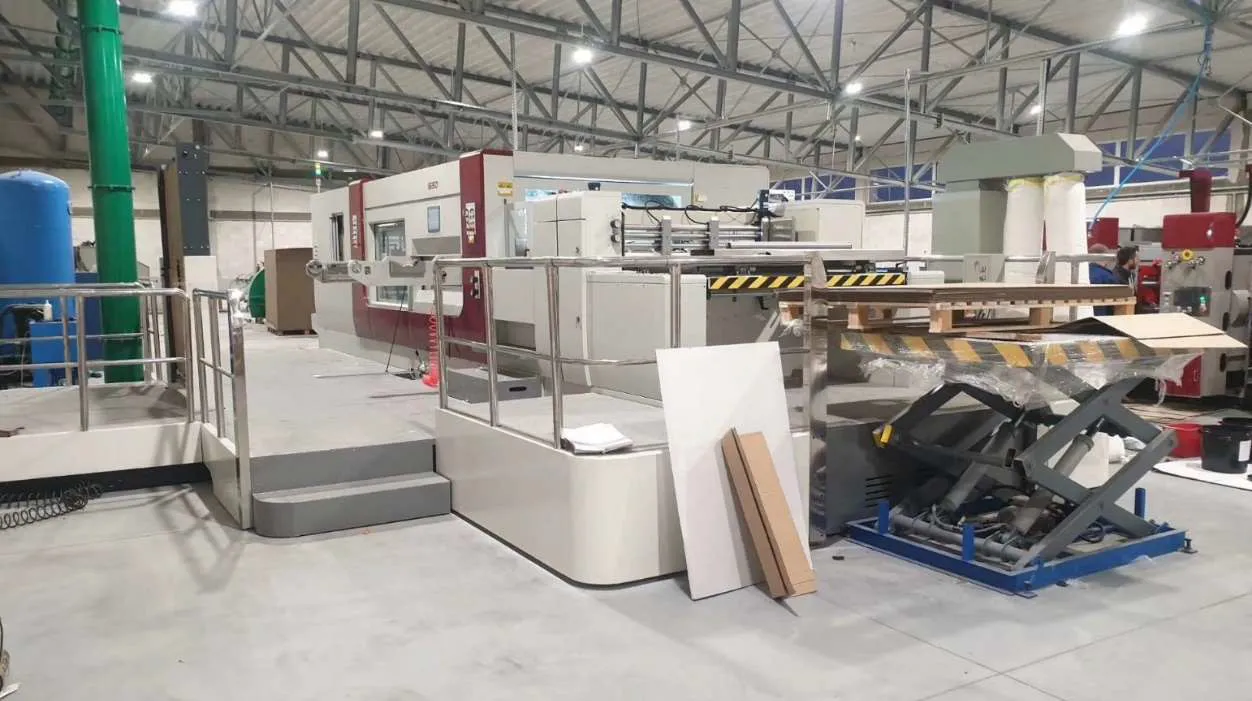

۷) یک دستگاه بالابر قیچی‌ای هیدرولیک برای تامین ورق‌هادر واحد تغذیه.
| مشخصه | مقدار | واحد |
|---|---|---|
| حداکثر اندازه ورق | ۱۲۰۰ × ۱۶۵۰ | میلی‌متر |
| حداقل اندازه ورق | ۵۰۰ × ۶۵۰ | میلی‌متر |
| حداکثر اندازه برش | ۱۱۸۰ × ۱۶۳۰ | میلی‌متر |
| حداکثر فشار برش | ۴۵۰ | تن |
| گستره ورق | ورق کاروگیت و دو جداره A، B، C، E (1-8.5 میلی‌متر) | |
| دقت برش | ±۰.۵ | میلی‌متر |
| حداکثر سرعت مکانیکی | ۵۵۰۰ | دور در ساعت |
| سرعت تولید | ۳۰۰۰ تا ۵۲۰۰ دور در ساعت (بسته به محیط کار، کیفیت ورق و مهارت‌های عملیاتی و غیره) | |
| محدوده تنظیم فشار | ±۱.۵ | میلی‌متر |
| ارتفاع خط‌کش برش | ۲۳.۸ | میلی‌متر |
| حداقل ضایعات لبه جلویی | ۱۰ | میلی‌متر |
| اندازه شیار داخلی | ۱۲۱۰ × ۱۶۶۰ | میلی‌متر |
| ابعاد دستگاه (طول × عرض × ارتفاع) | ۱۱۲۰۰ × ۵۵۰۰ × ۲۵۵۰ (شامل پلتفرم عملیاتی) | میلی‌متر |
| مصرف برق کل | ۴۱ | کیلووات |
| منبع تغذیه | ۳۸۰ ولت، ۳ فاز، ۵۰ هرتز | |
| وزن خالص | ۳۶ | تن |
| نام قطعه | برند |
|---|---|
| زنجیر محرک اصلی | IWIS |
| کلاچ پنوماتیک | OMPI ایتالیا |
| موتور اصلی | زیمنس |
| قطعات الکتریکی | زیمنس |
| موتور سروو | زیمنس |
| اینوِرتِر فرکانس | زیمنس |
| یاتاقان اصلی | NSK ژاپن |
| PLC | زیمنس |
| حسگر نوری | پاناسونیک |
| انکودر | Omron |
| محدودکننده گشتاور | ساخت سفارشی |
| صفحه لمسی | زیمنس |
| میله پنجه | آلومینیوم بکار رفته در صنعت هوافضا |
سیستم تامین پالت اتوماتیک
