RT-1100

• خط تازنی و ناخن‌زنی
• تولید تک خط تک سرعته
• حداکثر سرعت ۱۰۰۰۰ بلنک در ساعت
• حداکثر اندازه بلنک ۹۲۰ میلی‌متر ۱۱۰۰ میلی‌متر
• حداکثر اندازه پنجره ۶۰۰ میلی‌متر ۷۸۰ میلی‌متر

مشخصات فنی

مدل

RT-1100

حداکثر سرعت مکانیکی

۱۰۰۰۰ بلنک در ساعت (بسته به محصول)

حداکثر خط تازنی گوشه

۷۰۰۰ بلنک در ساعت (بسته به محصول)

دقت

±۱ میلیمتر

حداکثر اندازه بلنک (تک خط)

۱۱۰۰*۹۲۰ میلیمتر

حداکثر سرعت تک خط

۱۰۰۰۰ بلنک در ساعت (بسته به محصول)

حداکثر اندازه بلنک (تک خط)

۱۱۰*۴۵۰ میلیمتر

حداکثر سرعت تک خط

۲۰۰۰۰ بلنک در ساعت (بسته به محصول)

دو ایستگاهی حداکثر اندازه

۵۰۰*۴۵۰ میلیمتر

دو ایستگاهی حداکثر سرعت

۴۰۰۰۰ بلنک در ساعت (بسته به محصول)

حداقل اندازه بلنک

عرض ۱۶۰*طول ۱۶۰ میلیمتر

حداکثر اندازه پنجره

عرض ۷۸۰*طول۶۰۰ میلیمتر

حداقل اندازه پنجره

عرض ۴۰*طول۴۰ میلیمتر

ضخامت بلنک

مقوا: ۲۰۰-۱۰۰۰ گرم بر متر مربع

کاروگیت: ۱-۶ میلیمتر

ضخامت فیلم

۰.۰۵-۰.۲ میلیمتر

ابعاد (طول*عرض*ارتفاع)

۴۹۵۸*۱۹۶۰*۱۶۰۰ میلیمتر

توان کل

۲۲ کیلو وات

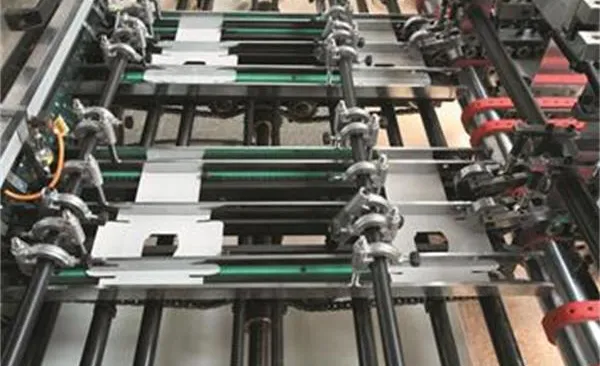

سیستم تغذیه و انتقال تمام سروو

مجهز به سیستم تغذیه تسمه پایینی، با امکان انتخاب سیستم بالابر پالت و سیستم بالابر تسمه. ویژگی سیستم بالابر تسمه، سرعت بالا و در نتیجه افزایش ظرفیت است. ویژگی سیستم بالابر پالت این است که تسمه تغذیه می‌تواند به طور مداوم کار کند در حالی که بلنک‌ها می‌توانند از طریق سیستم بالابر پالت متحرک به سمت بالا/پایین حرکت کنند. این سیستم بالابر پالت انعطاف‌پذیر است و می‌تواند بلنک‌های مختلف را بدون خراشیدن بلنک‌ها تغذیه کند. طراحی سیستم تغذیه یک فناوری پیشرفته است. تغذیه تسمه همزمان مجهز به سیستم مکش است. در قسمت تنظیم زنجیر، چهار زنجیر تغذیه وجود دارد. یک دریچه تغذیه در این بخش وجود دارد که به شما امکان می‌دهد ریل بالایی را بدون ابزار اضافی تنظیم کنید. این ریل بالایی از فولاد تخت ساخته شده و به قسمت میانی بدنه متصل است. این سیستم قابل اعتماد است که رجیستر دقیق ریل، مقوا و زنجیر را تضمین می‌کند. حتی در صورت وجود گیر زیاد، موقعیت دقیق است و می‌توانید از تنظیم میکرو برای تنظیم استفاده کنید.

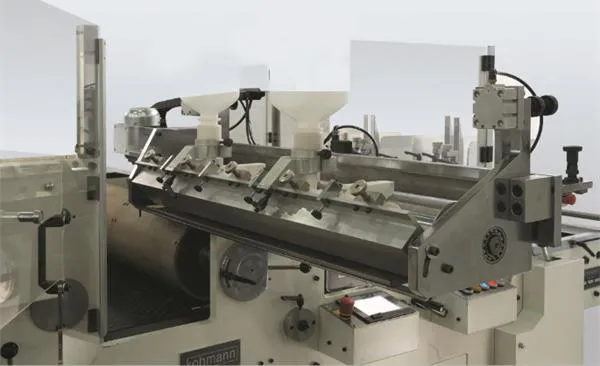

سیستم چسب‌زنی تمام سروو

بخش چسب‌زنی شامل نورد چسب با روکش کروم، صفحه جداکننده چسب، راهنمای جانبی و قالب چسب‌زنی است.
بخش چسب‌زنی را می‌توان به راحتی برای تنظیم و تمیز کردن بیرون کشید. صفحه جداکننده چسب برای کنترل مقدار و مساحت چسب قابل تنظیم است. در صورت توقف دستگاه، سیلندر نورد چسب‌زنی را بلند می‌کند و سپس توسط موتور دیگری به حرکت در می‌آید تا از نشت چسب جلوگیری شود. گزینه میز آماده‌سازی از قبل نیز موجود است. اپراتور می‌تواند قالب را در خارج از دستگاه قرار دهد.

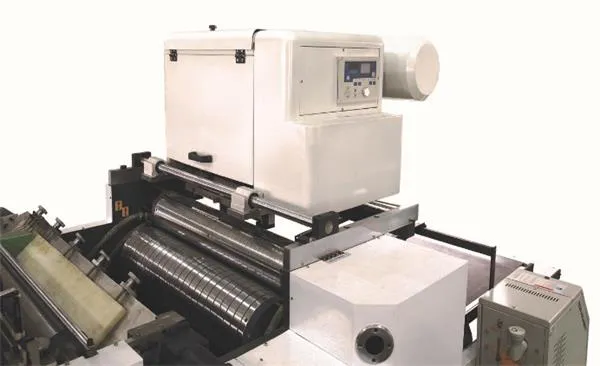

بخش خط تازنی و ناخن‌زنی

بخش خط تا‌زنی مجهز به چرخ‌های گرمایشی مستقل برای خط‌زنی است. یک سیلندر مستقل وجود دارد که با روغن گرم می‌شود تا فیلم پلاستیکی تابدار را صاف کند. مجهز به سیستم برش گوشه‌ای است که توسط سروو کنترل می‌شود تا فیلم پلاستیکی صاف شود. مجهز به سیستم ریز تنظیمات.

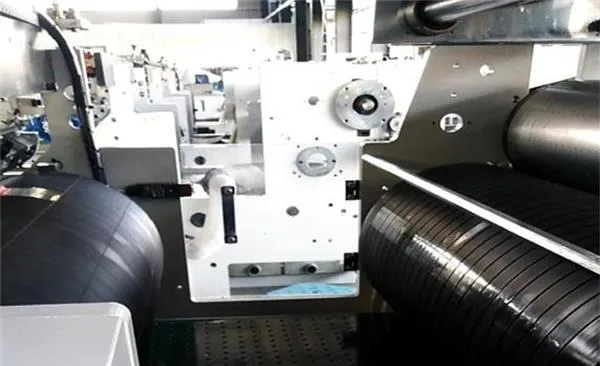

واحد چسباندن پنجره تمام سروو

بلنک‌ها از بخش چسب‌زنی به بخش پنجره چسبانی توسط مکش منتقل می‌شوند. مکش به صورت جداگانه انجام می‌شود و توسط سنسور رجیستر می‌شود. وقتی بلنک خالی وجود دارد، میز مکش پایین می‌رود تا از چسبیدن چسب روی تسمه جلوگیری شود. اپراتور می‌تواند حجم هوای مکش را با توجه به اندازه بلنک تنظیم کند. سیلندر مکش از جنس مخصوص ساخته شده است. این سیلندر صاف است تا سرعت پنجره‌زنی بالا باشد و هیچ خراشی روی فیلم پلاستیکی ایجاد نشود.
هنگامی که سیلندر تیغ زنی در حال چرخش است، با یک تیغه ثابت دیگر تلاقی می‌کند و از این رو فیلم پلاستیکی را مانند “قیچی” برش می‌دهد. لبه برش صاف و یکدست است. سیلندر تیغ دارای سیستم دمش یا مکش قابل تنظیم است تا از چسباندن دقیق فیلم پلاستیکی روی پنجره بلنک اطمینان حاصل شود.

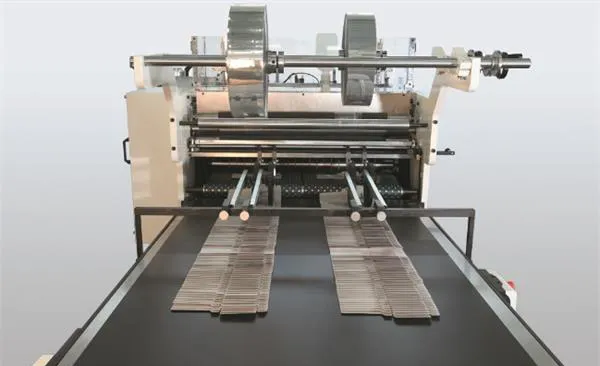

واحد تحویل خودکار

تسمه در بخش تحویل پهن است. اپراتور می‌تواند ارتفاع تسمه را تنظیم کند و محصولات نهایی در یک خط مستقیم قرار می‌گیرند. سرعت تسمه در بخش تحویل را می‌توان با همان سرعت دستگاه تنظیم کرد.
