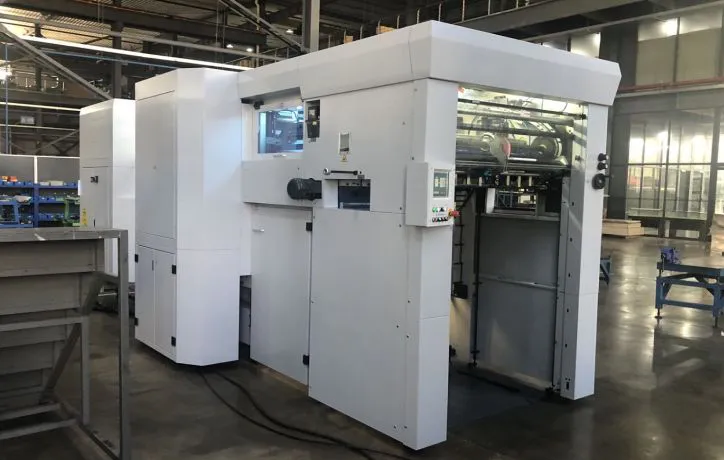

T106Q یک ماشین دایکات بسیار اتوماتیک و ارگونومیک در بازار است. این ماشین پیشرفته به لطف ویژگی‌های فراوان برای تولید سریع و بدون وقفه، زمان راه‌اندازی کوتاه و در عین حال با ارائه نرخ بالای بهره‌وری هزینه، شما را در صنعت رقابتی نگه می‌دارد.
۱. واحد تغذیه
• تغذیه بدون توقف با بالابر اتوماتیک و پیش-آماده ساز پالت. حداکثر ارتفاع پالت ۱۸۰۰ میلیمتر
• کله‌گی تغذیه با کیفیت بالا با ۴ مکنده بالابر و ۴ مکنده جلوبر برای اطمینان از تغذیه پایدار و سریع برای انواع مواد* سیستم تغذیه Mabeg آلمان اختیاری
• پنل کنترل جلو برای سهولت در کار
• تجهیزات ضد الکتریسیته ساکن برای تغذیه و میز انتقال*اختیاری
• فتوسل تشخیص خطا
۲. واحد انتقال
• ساختار میل پنجه با لنگ دوبل برای نزدیک‌تر کردن ورق به سکوی کار و شاسی پوشالگیر، پایدارتر در عملیات پرسرعت
• دوتایی بگیر مکانیکی برای مقوا، دوتایی بگیر فراصوتی برای کاغذ *اختیاری
• نشان کششی و فشاری مناسب برای کاغذ نازک و مقوای ضخیم، ورق کاروگیت
• کاهنده سرعت کاغذ برای انتقال روان و موقعیت‌یابی دقیق.
• سنجاق و نشان دارای فتوسل‌های دقیق هستند، حساسیت قابل تنظیم است و می‌توان آن را توسط مانیتور تنظیم کرد.
۳. واحد دایکات
• فشار برش قالب توسط سیستم سروو یاساکاوا کنترل می‌شود. حداکثر ۳۰۰ تن
• حداکثر سرعت دایکات ۸۰۰۰ ورق بر ساعت
• قفل سریع پنوماتیکی در قسمت بالا و پایین
• سیستم تنظیم مرکزی در قسمت قالب خط و تیغ‌زنی با میکرو-تنظیم عرضی، رجیستر دقیق را تضمین می‌کند که منجر به تغییر سریع کار می‌شود
۴. واحد پوشالگیری
• سیستم‌های قفل سریع و تنظیم مرکزی برای قالب پوشالگیر به منظور به حداقل رساندن زمان تعویض کار
• بالابر قاب بالایی پنوماتیک
• میز جداگانه آماده سازی قالب پوشالگیری برای کاهش زمان تنظیم کار*اختیاری
۵. واحد تحویل
تحویل بدون توقف با پایین آوردن اتوماتیک پالت، حداکثر ارتفاع پالت ۱۴۰۰ میلیمتر
– تحویل بدون توقف پرده‌ای اتوماتیک
– مانیتور لمسی ۱۰.۴ اینچی
– تجهیزات ضد الکتریسیته ساکن*اختیاری
– نوار علامتگذار*اختیاری
— فتوسل تشخیص ورود به منطقه خطر، دکمه تنظیم مجدد اختصاصی برای ایمنی.
۶. رابط هوشمند انسان و ماشین (HMI)
• صفحه نمایش لمسی ۱۵ و ۱۰.۴ اینچی با رابط گرافیکی در قسمت تغذیه و تحویل برای کنترل آسان ماشین در موقعیت‌های مختلف، تمام تنظیمات و عملکردها را می‌توان به راحتی از طریق این مانیتور تنظیم کرد.
• سیستم خود-عیب‌یابی، اعلام کد و هشدار خطا
• تشخیص کامل گیر کردگی
| مشخصه | مقدار | واحد |
|---|---|---|
| حداکثر اندازه ورق | ۷۶۰×۱۰۶۰ | میلیمتر |
| حداقل اندازه ورق | ۳۵۰×۴۰۰ | میلیمتر |
| حداکثر اندازه برش | ۷۴۵×۱۰۶۰ | میلیمتر |
| حداکثر اندازه صفحه برش قالبی | ۷۶۵×۱۰۷۵ | میلیمتر |
| ضخامت صفحه برش قالبی | ۴+۱ | میلیمتر |
| ارتفاع خط برش | ۲۳.۸ | میلیمتر |
| خط برش اول | ۱۳ | میلیمتر |
| لب پنجه | ۷–۱۷ | میلیمتر |
| مشخصات مقوا | ۹۰-۲۰۰۰ | گرم بر متر مربع |
| ضخامت مقوا | ۰.۱-۳ | میلیمتر |
| مشخصات ورق کاروگیت | ≤۴ | میلیمتر |
| حداکثر پرس عملیاتی | ۳۵۰ | تن |
| حداکثر سرعت دایکات | ۸۰۰۰ | ورق / ساعت |
| ارتفاع پالت تغذیه (شامل تخته) | ۱۸۰۰ | میلیمتر |
| ارتفاع پالت تغذیه بدون توقف (شامل تخته) | ۱۳۰۰ | میلیمتر |
| ارتفاع پالت تحویل (شامل تخته) | ۱۴۰۰ | میلیمتر |
| توان موتور اصلی | ۱۱ | کیلووات |
| توان کل دستگاه | ۱۷ | کیلووات |
| ولتاژ | ۳۸۰ ولت ±۵% | بار |
| ضخامت کابل | ۱۰ | میلیمتر |
| فشار هوای مورد نیاز | ۶–۸ | بار |
| مصرف هوا | ۲۰۰ | لیتر / دقیقه |
| پیکربندی | کشور مبدا |
|---|---|
| واحد تغذیه | |
| حالت جت-تغذیه | |
| کله‌گی تغذیه | چین/ آلمان Mabeg* اختیاری |
| تجهیزات پیش-آماده سازی پالت، تغذیه بدون توقف | |
| سنجاق و نشان مجهز به فتوسل القائی | |
| سیستم نوری محافظ | |
| پمپ وکیوم | Becker آلمان |
| نشان کششی/فشاری | |
| واحد خط و تیغ‌زنی | |
| شاسی قالب | SMC ژاپن |
| سیستم تنظیم مرکزی | |
| سیستم پنجه با جدیدترین فناوری لنگ دوبل | ژاپن |
| زنجیر با کیفیت بالا از پیش کشیده شده | آلمان |
| محدودکننده گشتاور و گیربکس ایندکس | Sankyo ژاپن |
| سیستم بیرون راندن پنوماتیک صفحه برش | |
| روغن‌کاری و خنک‌کاری اتوماتیک | |
| سیستم روغن‌کاری اتوماتیک زنجیره | |
| موتور اصلی | SIEMENS آلمان |
| تشخیص ورق جامانده | LEUZE آلمان |
| واحد پوشالگیری | |
| ساختار پوشالگیر سه وجهی | |
| سیستم تنظیم مرکزی | |
| سیستم قفل پنوماتیک | |
| سیستم قفل سریع | |
| تغذیه کننده پایین | |
| واحد بلنک‌زنی | |
| تحویل بدون توقف | |
| موتور تحویل | NORD آلمان |
| موتور تحویل محصول نهایی | NORD آلمان |
| قطعات الکترونیکی | |
| قطعات الکتریکی با کیفیت بالا | EATON/OMRON/SCHNEIDER |
| کنترلگر ایمنی | ماژول ایمنی PILZ آلمان |
| مانیتور اصلی | ۱۹ اینچ AMT |
| مانیتور ثانویه | ۱۹ اینچ AMT |
| اینوتر | SCHNEIDER/OMRON |
| سنسور | LEUZE/OMRON/SCHNEIDER |
| کلید | MOELLER آلمان |
| توزیع ولتاژ پایین | MOELLER آلمان |
